10. Schematy hydrauliczne
10. Schematy hydrauliczne
Poniższe przykładowe schematy nie zastępują projektu instalacji CO, CWU.
Służą jedynie do celów poglądowych.

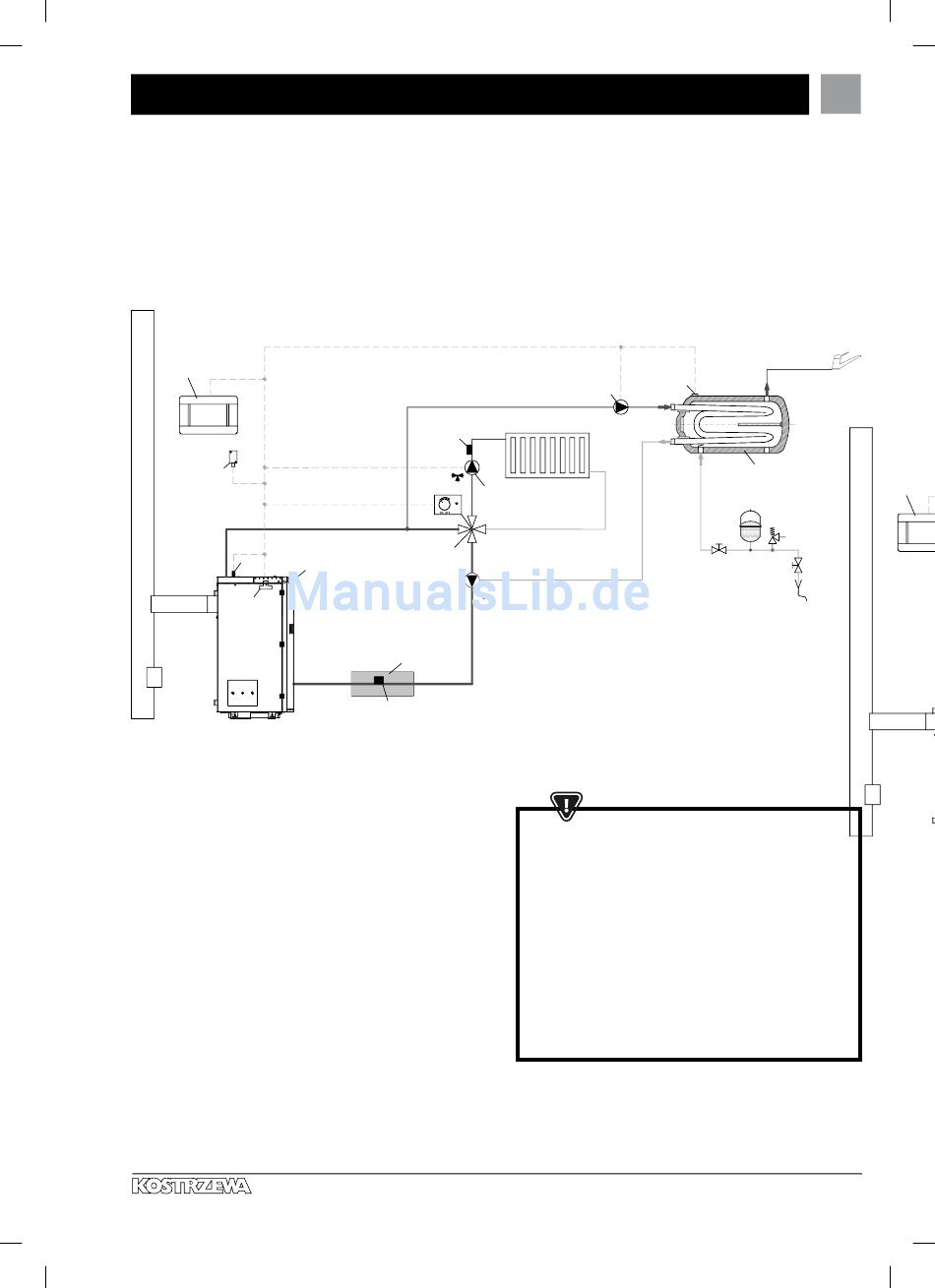

Schemat z zaworem czterodrogowym sterującym obiegiem centralnego ogrzewania:
12
11
4
2
1.
kocioł z panelem sterującym,
2.
moduł regulatora,
3.
czujnik temperatury wody powracającej do kotła CT4,
4.
czujnik temperatury kotła CT4,
5.
zaworu czterodrogowy z siłownikiem,
6.
pompa obiegu mieszacza,
7.
czujnik temperatury obiegu mieszacza CT4,
8.
zasobnik CWU,
9.
pompa CWU,
10. czujnik temp. CWU CT4,
11. czujnik temperatury pogodowej CT6-P,
12. panel pokojowy ecoSTER TOUCH z funkcją termostatu pokojowego lub
standardowy termostat pokojowy,
13. izolacja termiczna.
14. pompa kotłowa - wymusza obieg wody przy zamkniętym mieszaczu
czterodrogowym w celu ochrony powrotu (stosowana gdy obieg
grawitacyjny nie umożliwia wygrzania powrotu)
Lider kotłów na pelet
7
5
1
13
3
9
6
14
ABY ZAWÓR (6) MÓGŁ SKUTECZNIE PODNOSIĆ TEMPERATURĘ
WODY POWRACAJĄCEJ DO KOTŁA NALEŻY USTAWIAĆ WYSOKĄ
TEMPERATURY ZADANĄ KOTŁA! ABY POPRAWIĆ CYRKULACJĘ
WODY W OBIEGU GRAWITACYJNYM KOTŁA (POGRUBIONY OBIEG
NA RYSUNKU) NALEŻY: STOSOWAĆ DUŻE PRZEKROJE
NOMINALNE RURY ORAZ ZAWORU CZTERODROGOWEGO,
UNIKAĆ WIĘKSZEJ LICZBY KOLAN I PRZEWĘŻEŃ PRZEKROJU,
ZACHOWYWAĆ MIN. 2° SPADEK RUR ITP. JEŚLI CZUJNIK (3) JEST
ZAMONTOWANY PRZYLGOWO DO RURY, TO NALEŻY ZAŁOŻYĆ
IZOLACJĘ PIANKOWĄ (14) KTÓRA POWINNA OBEJMOWAĆ CZUJNIK
WRAZ Z RURĄ.
