13. Montage des Reglers
114
Die Nummer eins unter den Pelletkesseln

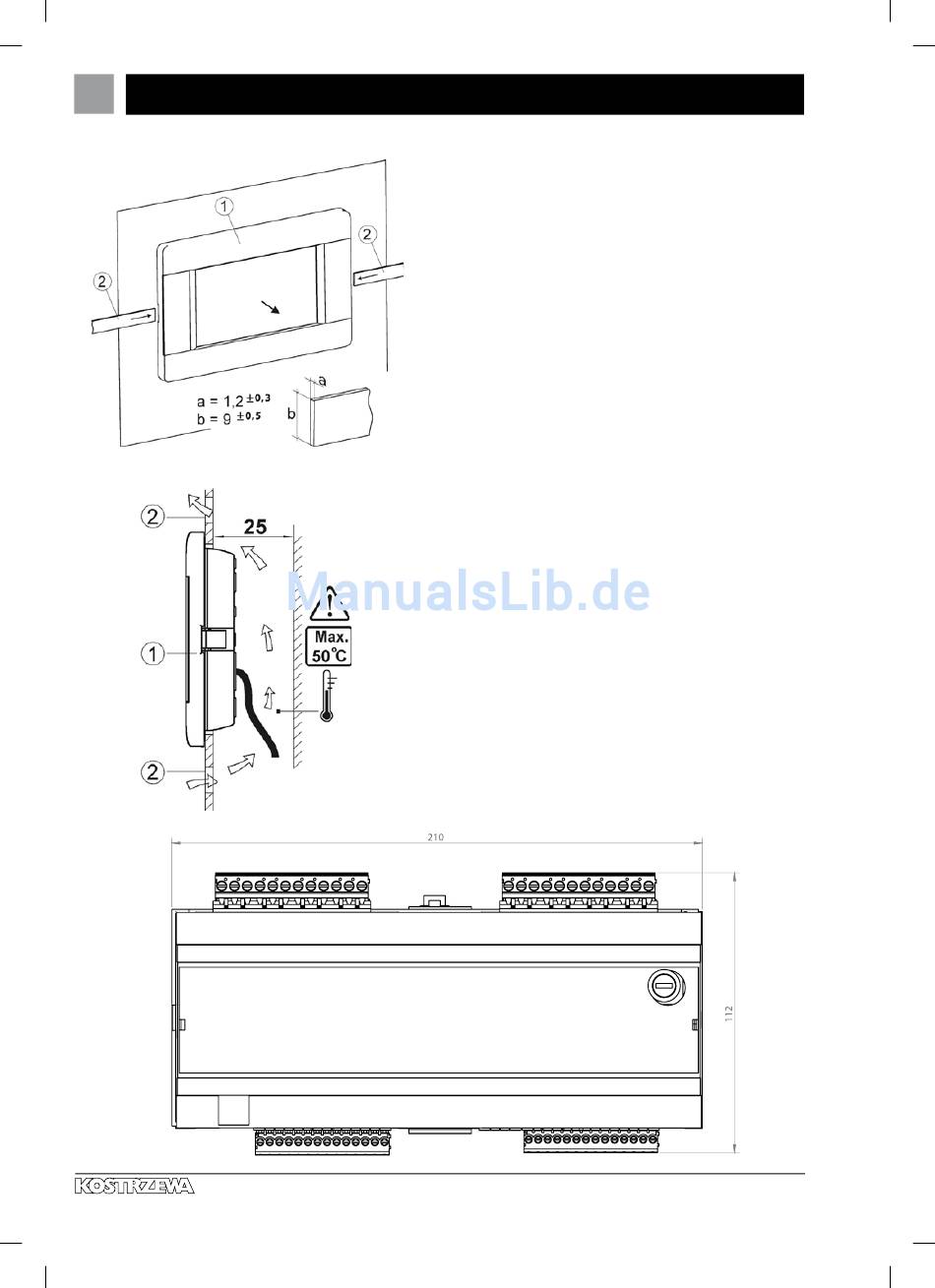

Einbauanforderungen des Bedienpults, wo:
1.
Bedienpult,
2.
Lüftungsöffnungen für den Luftumlauf (Achtung: die Öffnungen
dürfen die erforderliche PI-Schutzart nicht beeinträchtigen;
die Lüftungsöffnungen sind nicht erforderlich, wenn die
Umgebungstemperatur des Bedienpults nicht überschritten wird).
Demontage des Bedienpults: Um das Bedienpult (1) aus dem Gehäuse
herauszunehmen, sind Flachelemente (2) in die vorgegebenen Schlitze
einzuschieben. Dies ermöglicht, die Einrastelemente des Gehäuses
aufzubiegen und das Pult herauszunehmen (1).
13.4 Montage des Ausführungsmoduls
Das Ausführungsmodul ist für den Einbau vorgesehen. Das Gehäuse muss eine
Schutzart, die den Umgebungsanforderungen des Reglers entspricht,
gewährleisten. Außerdem muss das Gehäuse verhindern, dass der Bediener
Zugriff auf spannungsführende Teil, z.B. Klemmen, hat. Als Gehäuse eignet
sich ein herkömmliches Installationsgehäuse. In diesem Fall hat der Bediener
Zugang zur Stirnseite des Ausführungsmoduls. Als Gehäuse eignen sich auch
Kesselteile, die das gesamte Modul umgeben. Das Modulgehäuse gewährleistet
keinen Schutz vor Staub und Wasser. Um das Modul vor diesen Faktoren zu
schützen, sollte es in ein entsprechendes Gehäuse eingebaut werden. Das
Ausführungsmodul ist für die Montage an einer standardisierten Schiene
gemäß DIN TS35 ausgelegt. Die Schiene ist fest auf einer tragfesten Oberfläche
anzubringen. Bevor das Modul an der Schiene (2) befestigt wird, muss der
Haken (3) nach oben geschoben werden. Nachdem das Modul auf die Schiene
aufgesetzt worden ist, wird der Haken (3) in die ursprüngliche Position
gebracht. Prüfen, ob dass Gerät sicher sitzt und es keine Möglichkeit gibt, es
ohne Werkzeuge von der Schiene zu lösen. Aus Sicherheitsgründen sollte ein
Mindestabstand zwischen den aktiven Klemmenelementen des
Ausführungsmoduls und den spannungsführenden Gehäuseelementen (aus
Metall) eingehalten werden (mindestens 10mm). Die Anschlussleitungen
müssen vor Bruch und Loslösen geschützt oder so im Gehäuse verstaut werden,
dass keine Spannungen an den Leitungen auftreten.
Bedienungsanleitung Platinum Bio ecoMAX 860P – DE 09.17
