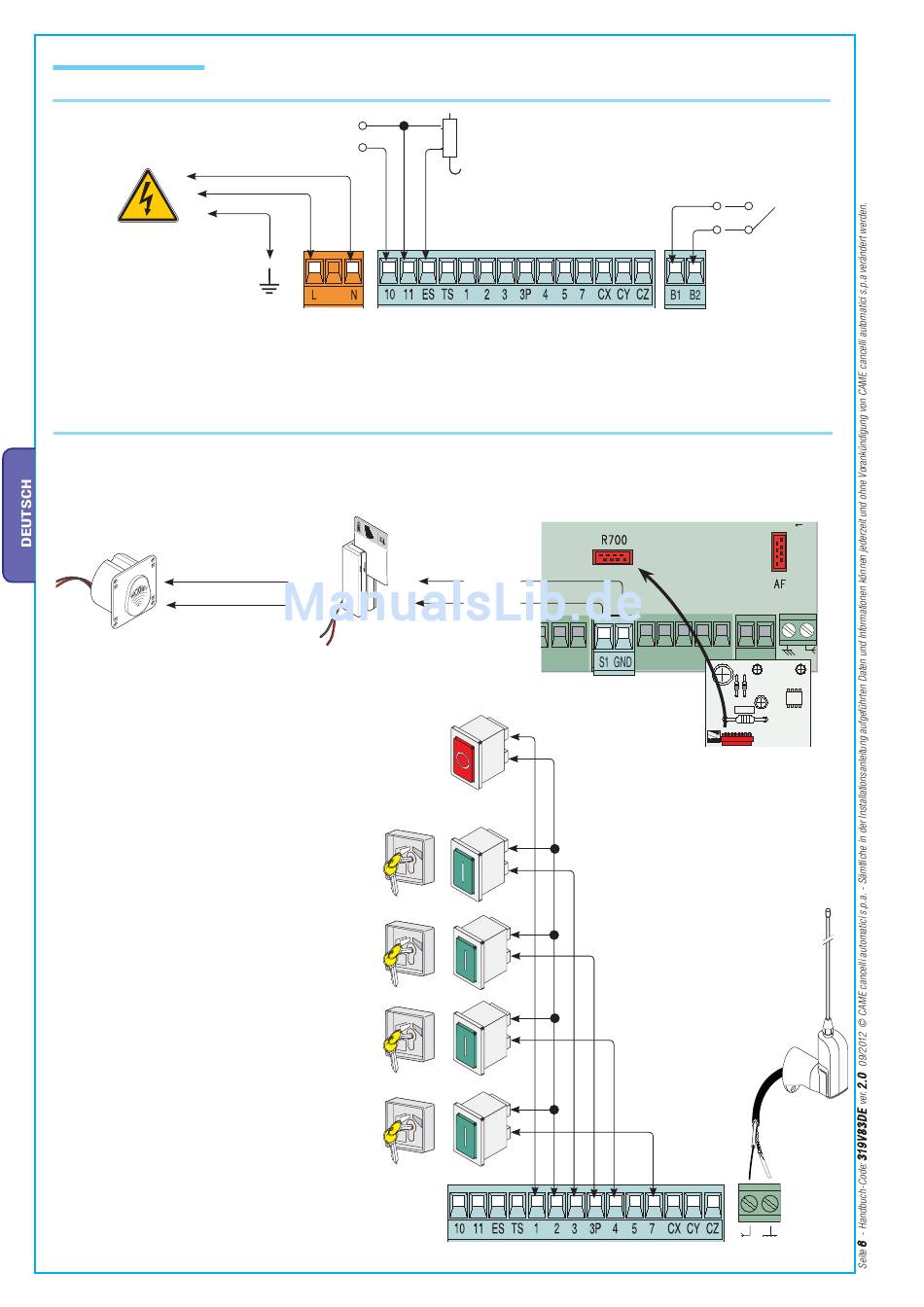

Elekrische Anschlüsse
Stromversorgung Zubehör
Klemmen für elektrischen Anschluss der Zubehörteile:
- 24 V AC Zulässige Gesamtleistung: 20 W
Anschluss 230 V AC,
Frequenz 50/60 Hz
Befehlsgeräte
001TSP00 - Transponderfühler
M E
C A
Stopptaster (Kontakt N.C.) - Notstopptaster. Schließt
Autozulauf aus. Um die Torbewegung wieder aufzunehmen,
Befehlstaster oder Funkbefehl verwenden.
N.B.: bei Nichtverwendung im Menü „FUNKTIONEN" OFF
auswählen.
Schlüsseltaster und/oder Auf-Taster (Kontakt
N.O.) - Tor auf-Befehl.
Schlüsseltaster und/oder Taster für Teilaufl auf
(Kontakt N.O.) - Teilaufl auf für Fußgänger.
Schlüsseltaster und/oder Zu-Taster (Kontakt N.O.)
- Tor zu-Befehl.
Schlüsseltaster und/oder Befehlstaster (Kontakt
N.O.) - Auf- und Zu-Befehle, durch Tasterdruck
oder Schlüsselumdrehung wird der Torlauf
je nach Einstellung des Befehls 2-7 im Menü
„FUNKTIONEN" reversiert bzw. unterbrochen.
001LT001 - Magnetkartenleser
Anschluss
Elektroschloss (max.
12 V – 15 W)
N.B.: Kodierungssteckkarte (R700) einstecken,
damit die Fühler (TSP00) und Kartenleser (LT001)
erkannt werden.
Schwarz
Rot
Eventueller Ausgang des zweiten
Kanals des Funkempfängers
(Kontakt N.O.).
Leistung Kontakt: 1 A-24 V DC.
R700
CANCELLI AUTOMATICI
Außenantenne mit
Antennenkabel RG58 für
Funkbetrieb.
