Getriebemotor, encoder

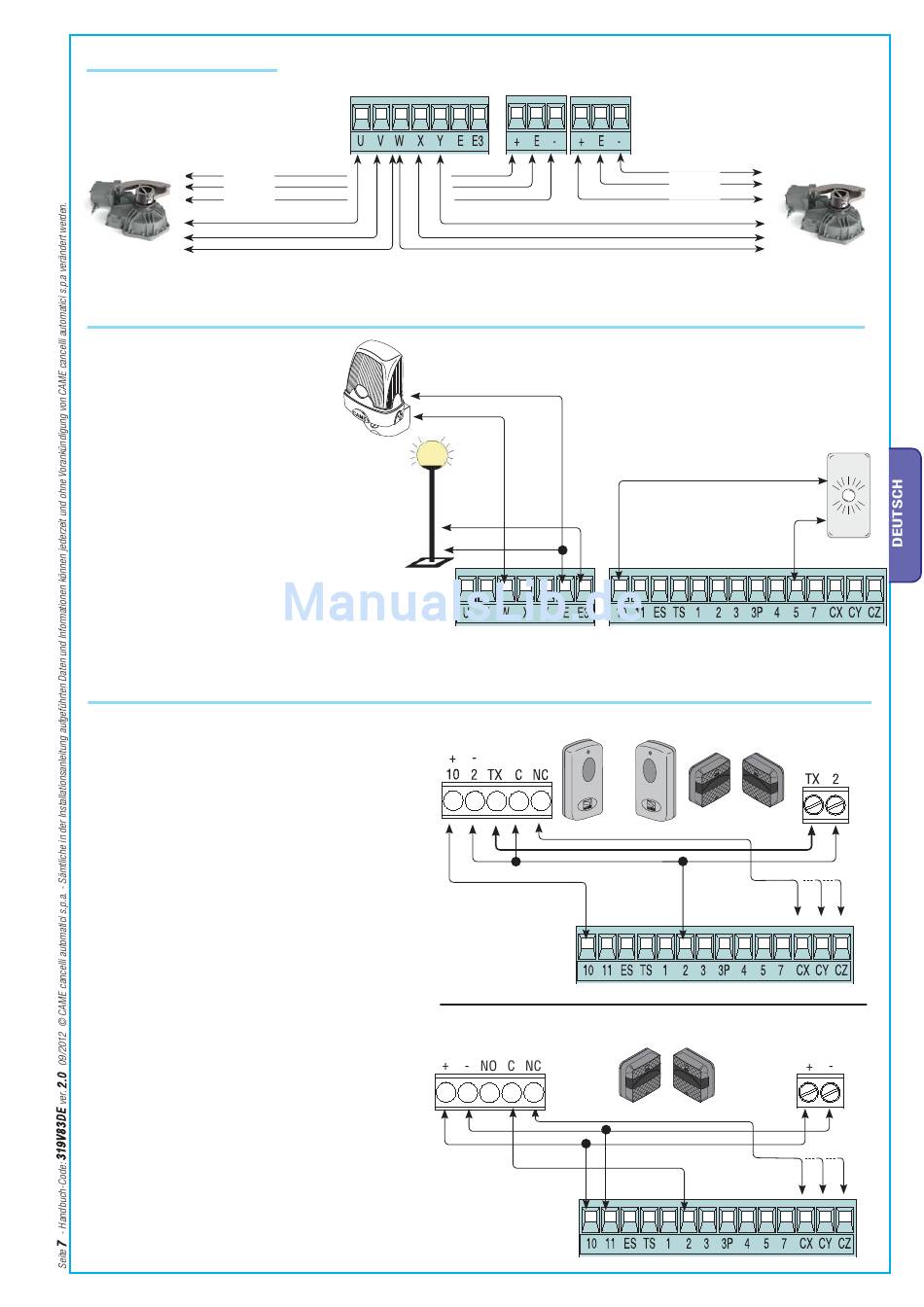

M1 - 230 V AC Getriebemotor mit
Verzögerung im Aufl auf
FROG-PM
WEIß
BRAUN
GRÜN
Warneinrichtungen
Warnleuchte (Leistung Kontakt: 230
V- 25 W max.) Blinkt während Auf-
und Zulauf des Tores.
Betriebszykluslampe (Strombelastbarkeit: 230 V – 60
W max.).
Diese den Torbereich beleuchtende Lampe bleibt
vom Aufl auf bis zum völligen Zulauf (und der für
den Autozulauf vorgegebenen Zeiteinstellung)
angeschaltet. Sollte der Autozulauf nicht vorgegeben
werden, bleibt sie nur während der Torbewegung bzw.
5 Minuten lang angeschaltet.
Sicherheitseinrichtungen
Kontakt CX, CY, oder CZ konfi gurieren (N.C.),
Eingang für den Euronormen EN 12978 entsprechende
Sicherheitseinrichtungen, wie Lichtschranken. Siehe
Funktionen des Eingangs CX, CY oder CZ in:
- C1 «Wiederaufl auf bei Zulauf», Während des
Zulaufs wird durch Öff nen des Kontaktes die
Torbewegung bis zum völligen Aufl auf invertiert;
- C2 «Wiederzulauf bei Aufl auf», Während des
Aufl aufs wird durch Öff nen des Kontaktes die
Torbewegung bis zum völligen Zulauf invertiert;
- C3 «Teilstopp», Unterbrechung der Torbewegung
und darauf folgender Autozulauf (wenn diese Funktion
ausgewählt wurde);
- C4 «Hinderniserwartung», Abbruch des Torlaufs und
Wiederaufnahme der Torbewegung nach Entfernung
des Hindernisses.
- Uitgeschakeld als het contact niet wordt gebruikt.
ENCODER A
ENCODER B
(Leistung Kontakt: 24 V – 3 W max.) - Zeigt
off enes Tor an, geht bei geschlossenem Tor aus.
Lichtschranken DIR
RX
Lichtschranken DELTA
RX
M2 - 230 V AC Getriebemotor mit
Verzögerung im Zulauf
FROG-PM
GRÜN
BRAUN
WEIß
Signalleuchte Tor off en
Lichtschranken
DELTA-S
TX
TX
