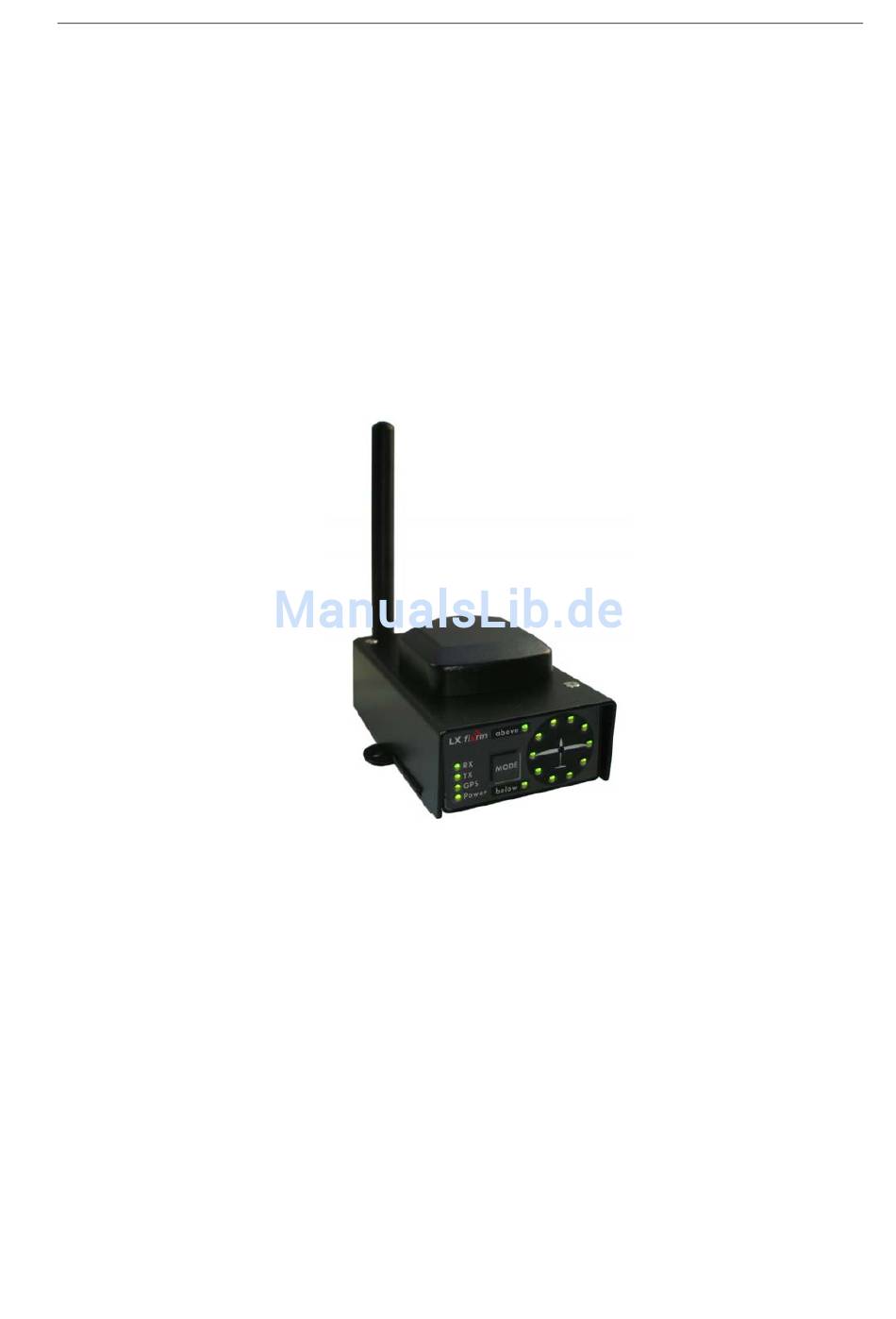

LX FLARM MiniBox Version 5.00
1 Allgemeines
Flarm ist ein System zur Kollisionsvermeidung, das von Flarm Technologies e.V. / Schweiz entwickelt wurde. LX
Navigation und Flarm Technologies haben eine Vereinbarung über die LX-Flarm Produkte, die nicht als
Konkurrenz zum Original FLARM, sondern als sinnvolle Ergänzungen für die verschiedenen Bedürfnisse der
Piloten zu sehen sind.
Ein FLARM-Modul besteht aus folgenden Baugruppen.
•
GPS Empfänger
•
Microcontroller Einheit
•
Sende/Empfangseinheit im HF-Bereich (zur Kommunikation)
•
Drucksensor
•
Anzeigeeinheit (hier: externes Display)
Der GPS-Empfänger definiert die Position des Flugzeuges, der Microcontroller errechnet die Kollisionsvorhersagen
und das Sende/Empfangsboard sorgt für die Kommunikation unter den FLARMs.
2 Technische Daten
•
Abmessungen:
•
Gewicht:
•
GPS Anschluss:
•
Anschluss HF-Antenne:
•
HF Reichweite:
•
Datenschnittstelle:
•
Stromversorgung :
•
Belegung: Pin 6 Spannung (8-16V), 4 und 1 GND (Gezählt von der Antennenbuchse), 2 RxD, 3 TxD, 5
Stromversorgung externes Display
2.1 Lieferumfang
•
Flarm MiniBox mit integraler GPS-Antenne
•
HF-Dipolantenne
•
optional eingebauter Kartenleser
•
Stromversorgungskabel
LX-Flarm MiniBox
53x29x83 mm, Aluminiumgehäuse
ca. 150 g
GPS-Antenne fest auf Gehäuse, integral.
SMA Buchse
max. 5 km, abhängig von der Antenneninstallation
RJ6/6
8-16 VDC ,Verbrauch ca. 60 mA bei 12VDC
Fenruar 2011
