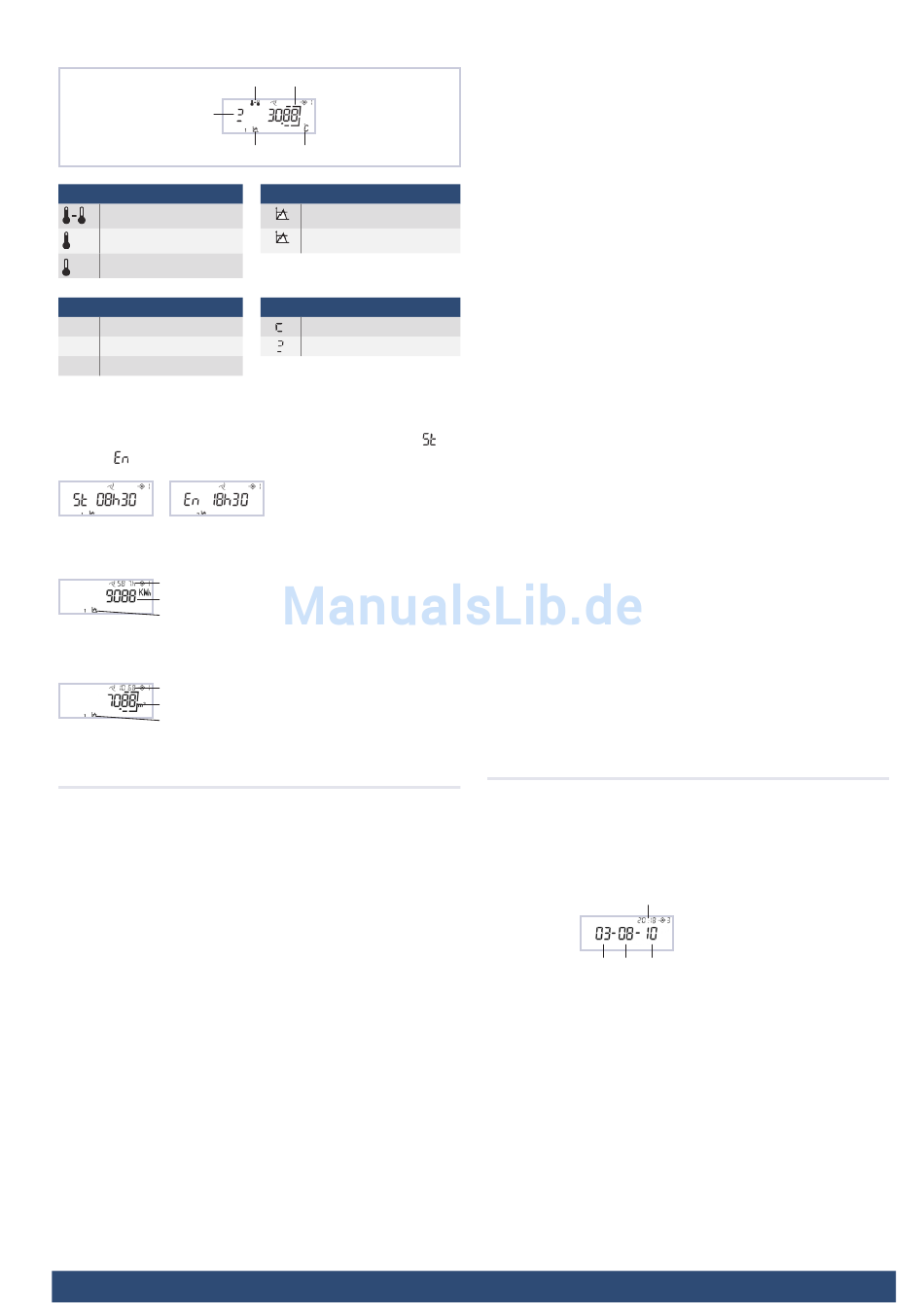

11.1 Beschreibung der Anzeigen: Schwellwert Tarif 1/2
Temperatur-Typ
Bedingung
Temperatur-Typ
Temperaturdifferenz
Vorlauftemperatur
Rücklauftemperatur
Einheit
°C
Temperaturen
m
/h
Durchfluss
3
kW
Leistung
11.2 Zeitfenster
Als Tarif kann ein Zeitfenster gewählt werden. Die Start- ( )
Endzeit ( ) wird wie folgt dargestellt:
11.3. Energie über Schwellenwert 1/2
Zeit über/unter Schwellenwert in Stunden
Energiewert über/unter Schwellenwert
Tarif (1 oder 2)
11.4. Volumen über Schwellenwert 1/2
Zeit über/unter Schwellenwert in Tage
Volumenwert über/unter Schwellenwert
Tarif (1 oder 2)
12. Datenlogger
Der UltraMaXX bietet die Möglichkeit über 4 parallel arbeitende
Datenregister vorbestimmte Parameter in einem festem Zeitin-
tervall abzuspeichern. Diese abgespeicherten Werte können von
autorisiertem Servicepersonal über die M-Bus Option oder über
die optische Schnittstelle mit der Service-Software ausgelesen
werden. Eine Anzeige der Werte über die LCD-Anzeige ist nicht
möglich.
12.1 Jahres-Logger
Für 16 Jahre werden einmal im Jahr um 24:00 Uhr eines defi-
nierten Tages bis zu 6 Parameter gespeichert.
12.2. Monats-Logger
Für 48 Monate werden um 24:00 Uhr am letzten Tag des Monats
bis zu 6 Parameter gespeichert
12.3 Tages-Logger
Für 460 Tage werden um 24:00 Uhr bis zu 6 Parameter gespei-
chert.
www.gwf.ch
Wert
Tarif
Einheit
Tarif
1
Tarif 1
2
Tarif 2
Bedingung
Kleiner
Grösser / gleich
12.4 Programmierbarer Logger
Für 1500 Schritte mit einer programmierbaren Zeit von 1 Minute
bis zu 7 Tagen werden bis zu 6 Parameter gespeichert.
Bei allen Loggern werden zusätzlich die Zeit und die internen
Fehlermeldungen mit abgespeichert. Sollte der maximale Wert
der Speicherungen eines Loggers erreicht sein, wird bei jeder
folgenden Speicherung der älteste Wert verworfen und der neue
Wert abgespeichert (rollierender Umlauf).
12.5 Speicherbare Parameter
■
Volumen Wasserzähler 1–4
■
Volumen
■
Volumen Tarif 1
■
Volumen Tarif 2
■
Wärmeenergie
■
Kälteenergie
■
Aktueller Maximalwert Durchfluss
■
Zeit aktueller Maximalwert Durchfluss
■
Aktueller Maximalwert Leistung
■
Zeit aktueller Maximalwert Leistung
■
Aktueller Maximalwert Vorlauftemperatur
■
Zeit aktueller Maximalwert Vorlauftemperatur
■
Zeit Tarif 1
■
Zeit Tarif 2
■
Energie Tarif 1
■
Energie Tarif 2
■
Durchfluss
■
Rücklauftemperatur
■
Vorlauftemperatur
■
Leistung
Jedem Datenlogger können individuell bis zu 6 Parameter zuge-
ordnet werden. Die Programmierung der Parameter wird vom
autorisiertem Servicepersonal mit Hilfe der Service-Software
über die M-Bus Option oder über die optische Schnittstelle vor-
genommen.
13. Datum / Uhrzeit
Der UltraMaXX bietet die Möglichkeit die im Gerät genutzte Uhr-
zeit anzuzeigen und ggf. einzustellen. Die Einstellung kann von
autorisiertem GWF-Servicepersonal mit der Service-Software
über die M-Bus Option oder über die optische Schnittstelle er-
folgen oder über die Tasten direkt am Gerät.
Uhrzeit
Tag Monat Jahr
Programmierung am Gerät
1. Entfernen der Benutzerplombe über dem Taster 2
2. Mit Taster 1 auf die Anzeige 3.16 gehen
3. Taster 2 länger als 2s drücken >> der Ziffernblock für das
Jahr blinkt
4. Durch Betätigen des Tasters 1 den gewünschten Wert einstellen
5. Taster 2 drücken >> der nächste Ziffernblock blinkt
5.
(Reihenfolge: Jahr > Monat > Tag > Stunden > Minuten)
6. Vorgang 4. und 5. wiederholen bis der gewünschte Wert ein-
gestellt ist.
7. Durch Drücken des Tasters 2 für länger als 2s den Einstell-
modus verlassen.
8. Taster 2 durch eine neue Benutzerplombe gegen Manipula-
tion sichern.
BAd20317 – 07.05.2014
Änderungen vorbehalten
