3.12.2
Wert + Tag
3.12.3
Wert + Jahr
3.13
Maximalwert der Temperatur
3.13.1
Wert + Tag
3.13.2
Wert + Tag
3.13.3
Wert + Jahr
3.14
Schwellwert Temperaturdifferenz für Kombizähler
3.15
Schwellwert Vorlauftemperatur für Kombizähler
3.16
Datum und Uhrzeit
3.17
M-Bus-Primäradresse
3.18
M-Bus-Sekundäradresse
3.19
Baudrate Kommunikationsschnittstellen
3.20
Wasserzähler Impulswertigkeit
3.21
Wasserzähler Anzahl

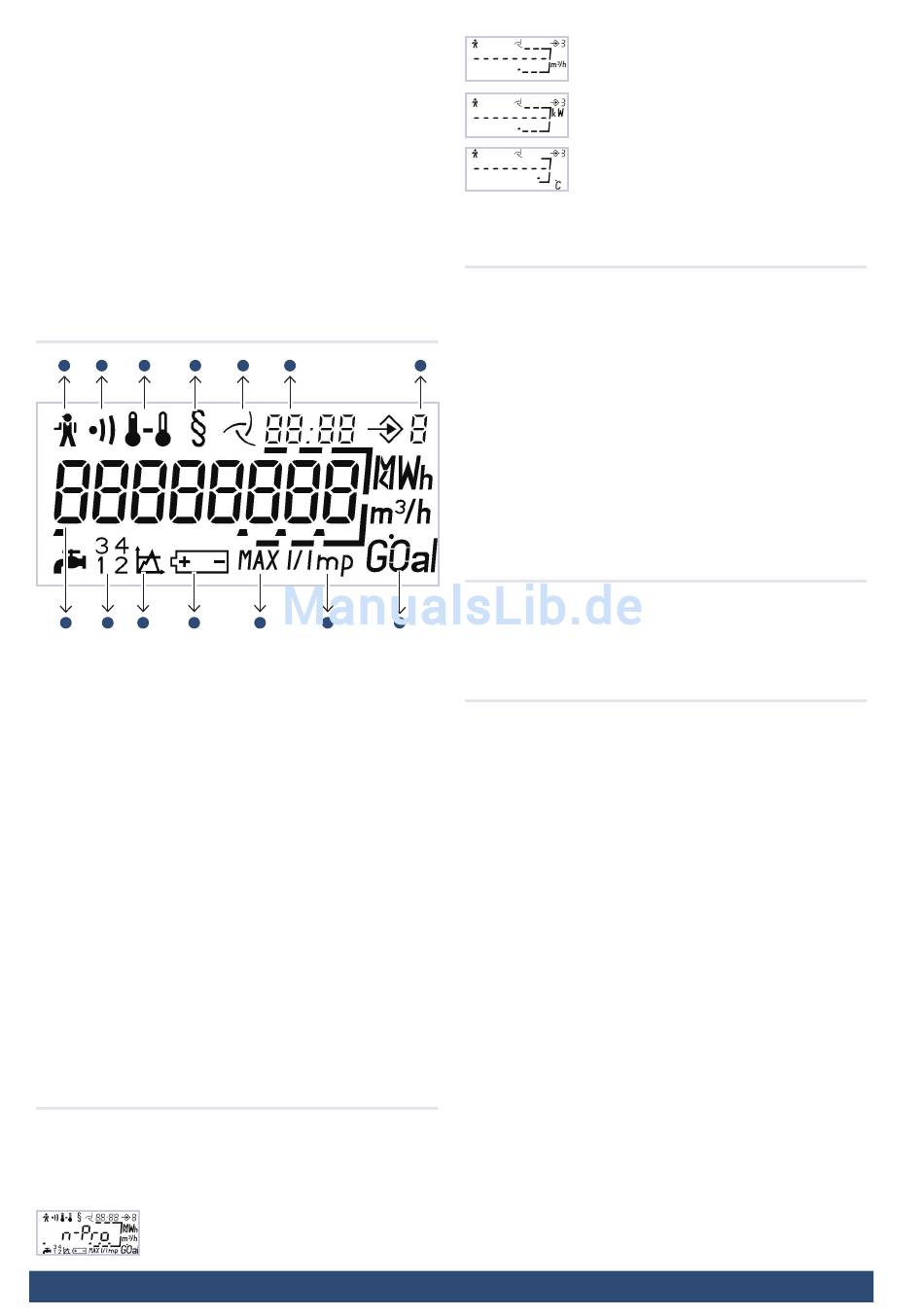

3. Anzeige
1
2
3
4
14
13
12
11
1. Alarm-Symbol: Energiemessung eingestellt
2. Schmutzwarnung: Niedriger Signalpegel
3. Temperaturen: permanent: T
blinkend: Fehler
4. Metrologie-Indikator: Anzeigewert für geschäftlichen Ver-
kehr zugelassen (länderabhängig)
5. Durchflussanzeige: permanent: Durchfluss
blinkend: kein Durchfluss
6. Datum und Zeit: z.B. Stichtagswerte, Max.-Werte
7. Anzeigen-Ebene: Aktuell gewählte Anzeige-Ebene
8. Einheit: Physikalische Einheit
9. Impulswertigkeit: Externe Wasserzähler
10. Maximalwert: Leistung, Durchfluss, Vorlauf-Temperatur
11. Batteriewarnung: Ende der Batterielebensdauer
12. Tarif-Funktion
13. Externe Wasserzähler: Anzahl der angeschlossenen Was-
serzähler
14. Hauptanzeige 8 Stellen: Zifferngrösse: 6,5 x 3,3mm
4. Mögliche Anzeigen bei
Fehlfunktionen
Mit der Anzeige des Alarm-Symbols auf dem Display stellt der
UltraMaXX die Energieberechnung ein.
Mögliche Fehler werden in der Anzeige Fehler Code (3.9) ange-
zeigt.
Zähler im unprogrammierten Zustand. Gerät
durch Neugerät ersetzen.
www.gwf.ch
5
6
10
9
8
, T
oder ΔT
v
r
Kein Wert beim momentanen Durchfluss (3.1).
Siehe Fehlercode in der Anzeige 3.9.
Kein Wert bei der momentanen Leistung (3.2).
Siehe Fehlercode in der Anzeige 3.9.
Kein Wert bei momentaner Vorlauftemperatur,
Rücklautemperatur oder Temperaturdifferenz
(3.3, 3.4 o. 3.5). Siehe Fehlercode in der Anzeige
3.9.
5. Zusätzliche Funktionen
5.1 Optische Schnittstelle
Der UltraMaXX verfügt über eine optische Schnittstelle nach
EN 1434 und EN 60870-5. Über diese Schnittstelle können vom
GWF-Servicepersonal Daten mit der Service-Software ausgele-
7
sen und Parameter für Optionen programmiert werden.
5.2 Status Logger
Der Statuslogger speichert die letzten 100 Statusänderungen der
Warn- bzw. Fehlermeldungen des UltraMaXX. Er kann vom GWF-
Servicepersonal mit Hilfe einer Service-Software über die inte-
grierte optische Schnittstelle oder über eine integrierte M-Bus
Option ausgelesen und auf einem PC / Laptop angezeigt werden.
6. Optionen
Optionen müssen bereits bei der Bestellung des UltraMaXX mit
angegeben werden, damit sie im Produkt integriert sind. Eine
Nachrüstung ist beim UltraMaXX nicht möglich.
7. Kombi-Zähler
Der UltraMaXX kann in den Ausführungen Wärmezähler, Kälte-
zähler oder Kombizähler bestellt werden.
Der Kombizähler kombiniert die Funktionen von Kälte- und Wär-
mezähler in einem Gerät und zeigt die Energiewerte in getrenn-
ten Anzeigen an.
Die Wärmeenergie wird in der Anzeige 1.1, die Kälteenergie in
der Anzeige 1.4 dargestellt. Zusätzlich werden die Energiewerte
in der Stichtagsebene in den Anzeigen 2.x.1 für Wärme und in
2.x.3 für Kälte angezeigt. Die Umschaltung von Wärme- auf Käl-
tezählung bzw. von Kälte- auf Wärmezählung funktioniert völlig
automatisch.
Kältezählung findet statt bei einer negativen Temperaturdiffe-
renz zwischen Vor- und Rücklauf.
Wärmezählung findet statt bei einer positiven Temperaturdiffe-
renz zwischen Vor- und Rücklauf.
BAd20317 – 07.05.2014
Änderungen vorbehalten
