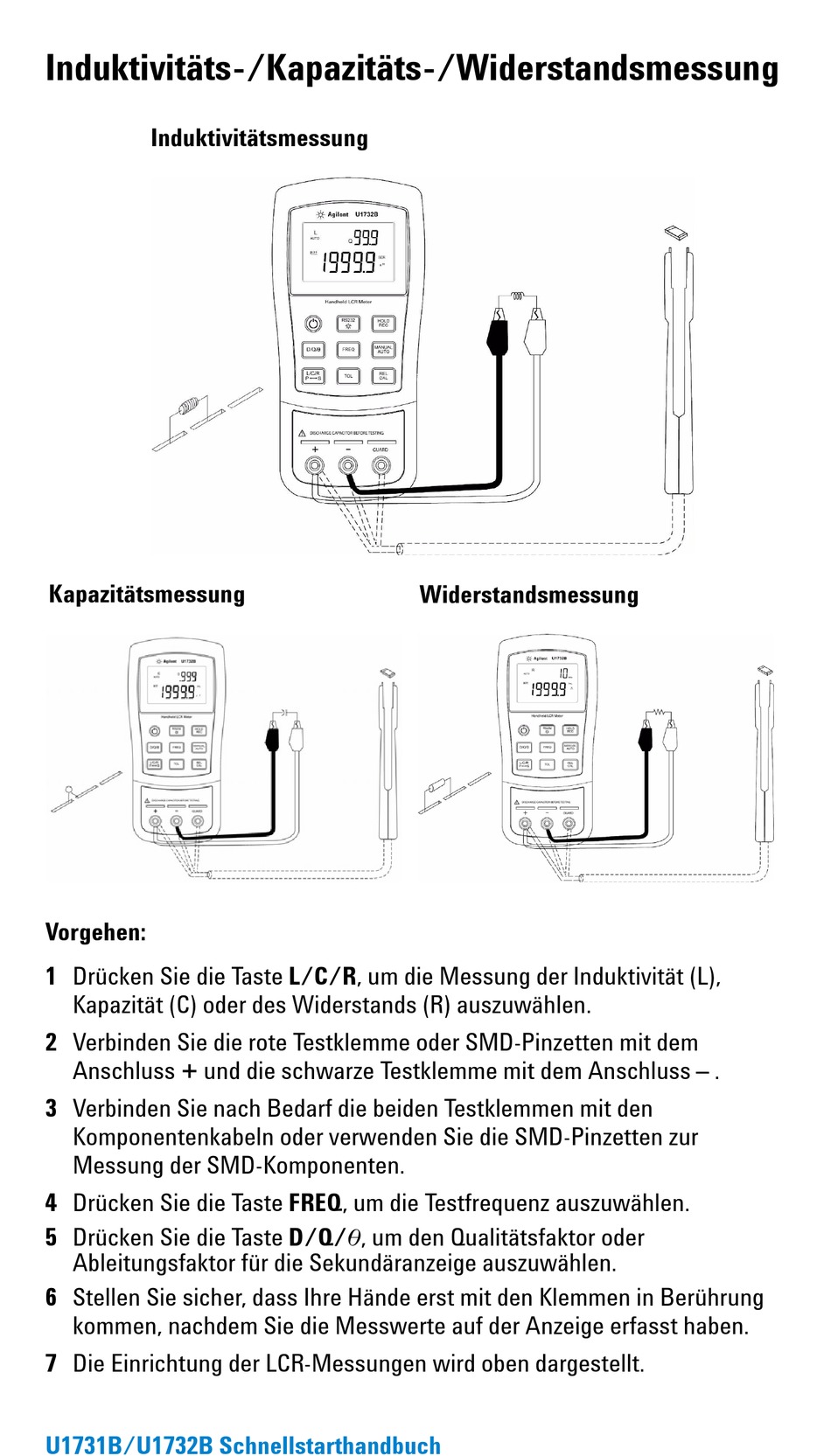

Induktivitäts-/Kapazitäts-/Widerstandsmessung
Induktivitätsmessung
Kapazitätsmessung
Vorgehen:
1 Drücken Sie die Taste L/C/R, um die Messung der Induktivität (L),
Kapazität (C) oder des Widerstands (R) auszuwählen.
2 Verbinden Sie die rote Testklemme oder SMD-Pinzetten mit dem
Anschluss + und die schwarze Testklemme mit dem Anschluss – .
3 Verbinden Sie nach Bedarf die beiden Testklemmen mit den
Komponentenkabeln oder verwenden Sie die SMD-Pinzetten zur
Messung der SMD-Komponenten.
4 Drücken Sie die Taste FREQ, um die Testfrequenz auszuwählen.
5 Drücken Sie die Taste D/Q/q, um den Qualitätsfaktor oder
Ableitungsfaktor für die Sekundäranzeige auszuwählen.
6 Stellen Sie sicher, dass Ihre Hände erst mit den Klemmen in Berührung
kommen, nachdem Sie die Messwerte auf der Anzeige erfasst haben.
7 Die Einrichtung der LCR-Messungen wird oben dargestellt.
U1731B/U1732B Schnellstarthandbuch
Widerstandsmessung
