Rüttelrost und Einstellung der Unterluft
Oben im Aschekasten-Fach befi ndet sich der Hebel für die Rosteinstellung
dem runden Stift eingesteckt werden.
Über diesen Hebel kann die Rosteinrichtung zum Entaschen bewegt werden.
Gleichzeitig kann die Rosteinrichtung durch Verstellen des Hebels geschlossen oder geöffnet werden. Bei geschlossenem Rost wird dem Brennstoff kaum
Unterluft zugeführt, was optimal für die Verbrennung von Scheitholz oder Holzbrikett ist.
Bei geöffneter Rosteinrichtung wird der Brennstoff verstärkt mit Unterluft versorgt. Diese Luftzufuhr „von unten" kann kurzzeitig z.B. beim Anheizen bei
schwierigen Schornstein- oder Wetterbedingungen von Nutzen sein.
Ein kurzzeitiger Betrieb mit geöffneter Rosteinrichtung zu Beginn des Abbrands kann das Anheizen erleichtern. Bei
Betrieb mit Holz oder Holzbrikett muss die Rosteinrichtung aber nach dem Anheizen wieder geschlossen werden.

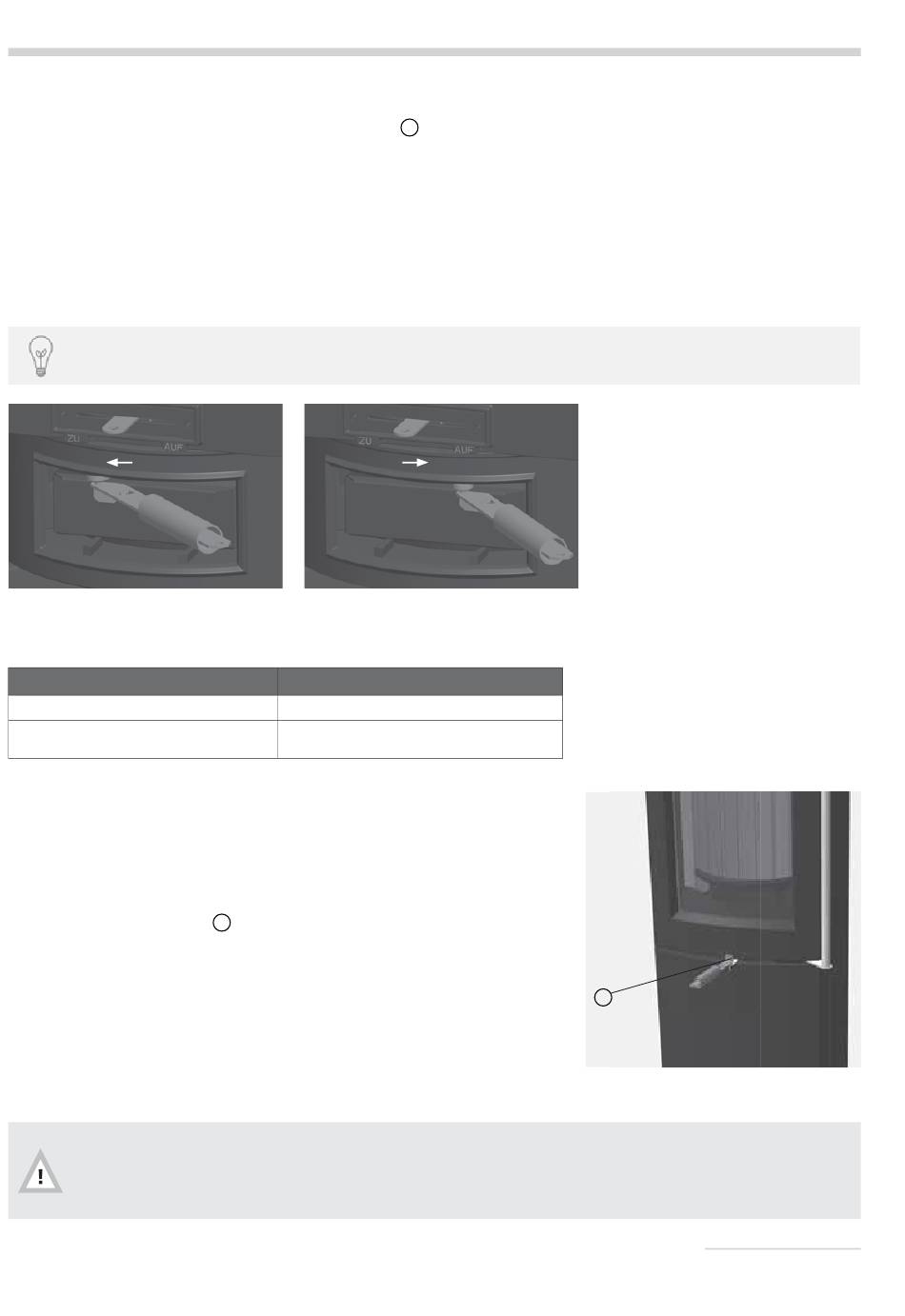

Abb. 4.4 Rüttelrost geschlossen für Betrieb mit geschlossenem
Brennraumboden ohne Unterluft
Betriebssituation
normaler Betrieb, Nennwärmeleistung
Anheizen z.B. bei schwierigen Schornstein- und
Wetterbedingungen
Verbrennungslufthebel
Der Bediengriff für die Einstellung der Verbrennungsluft („Verbrennungsluftschieber" oder „Luftschieber")
befi ndet sich mittig unter der Feuertür
Der Verbrennungslufthebel lässt sich von links (komplett geschlossen) nach rechts (komplett geöffnet)
schwenken.
Der Bediengriff („kalte Hand") lässt sich für eine leichtere und bequemere Handhabung in die Bohrung
des Luftschiebers stecken.
Achtung – auch der Türgriff und der Verbrennungslufthebel werden bei Betrieb heiß! Benutzen Sie unbedingt den
mitgelieferten Schutzhandschuh!
Verwenden Sie den Schutzhandschuh ausschließlich für die Bedienung von Türgriff und Verbrennungslufthebel – der
Schutzhandschuh ist nicht geeignet als Sicherheitsausrüstung bei heißen oder glühenden Gegenständen!
Abb. 4.5 Rüttelrost offen für Betrieb mit Unterluft
Stellung des Hebels am Rüttelrost
ZU – links – Unterluft geschlossen
AUF – rechts – Unterluft geöffnet
3
.
6
. Der Hebel besitzt eine kleine Bohrung, hier kann der abnehmbare Bediengriff mit
3
Abb. 4.6 Verbrennungslufthebel (hier mit Bediengriff)
Bedienung
