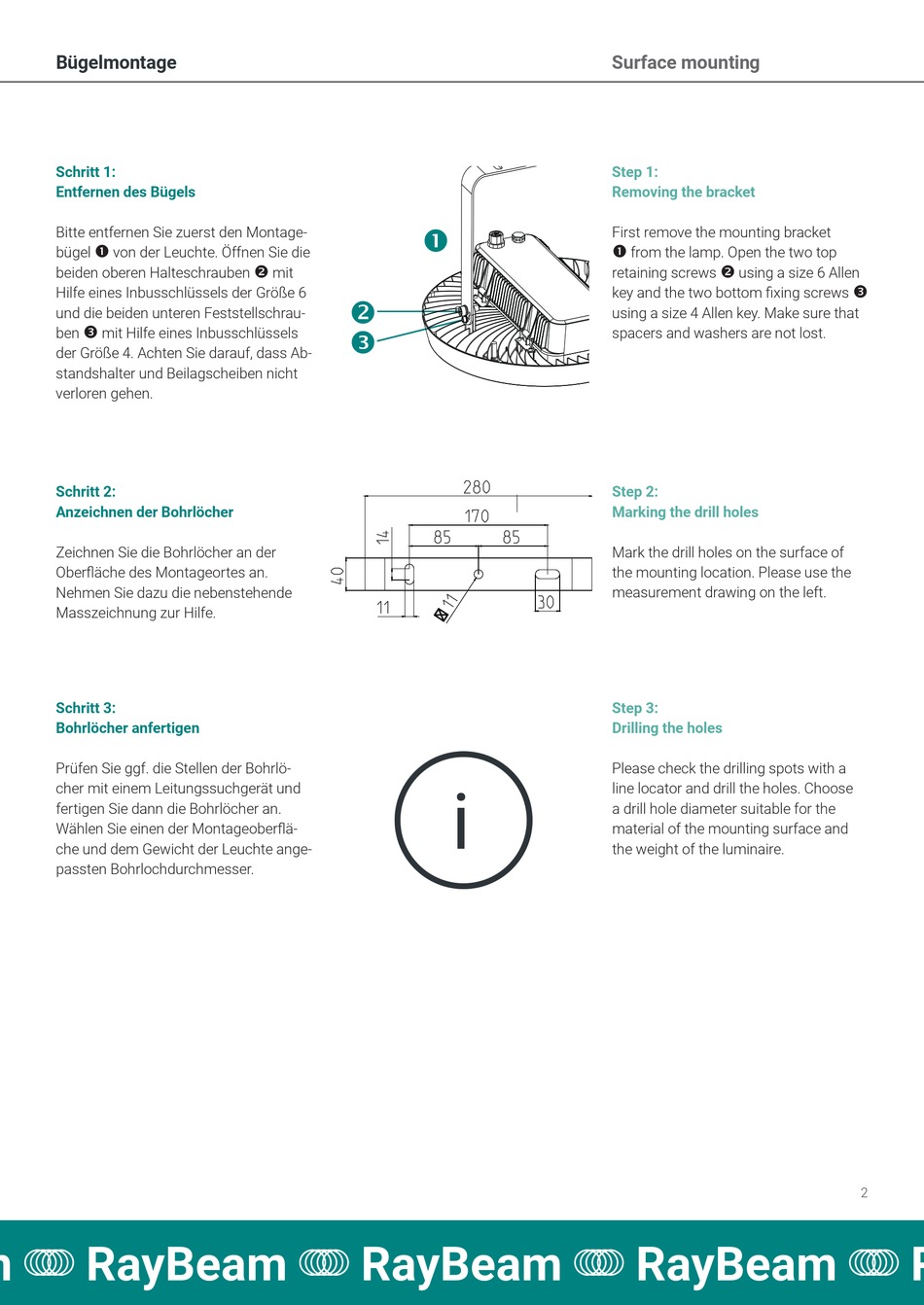

Bügelmontage
Schritt 1:
Entfernen des Bügels
Bitte entfernen Sie zuerst den Montage-
bügel  von der Leuchte. Öffnen Sie die
beiden oberen Halteschrauben
Hilfe eines Inbusschlüssels der Größe 6
und die beiden unteren Feststellschrau-
ben  mit Hilfe eines Inbusschlüssels
der Größe 4. Achten Sie darauf, dass Ab-
standshalter und Beilagscheiben nicht
verloren gehen.
Schritt 2:
Anzeichnen der Bohrlöcher
Zeichnen Sie die Bohrlöcher an der
Oberfläche des Montageortes an.
Nehmen Sie dazu die nebenstehende
Masszeichnung zur Hilfe.
Schritt 3:
Bohrlöcher anfertigen
Prüfen Sie ggf. die Stellen der Bohrlö-
cher mit einem Leitungssuchgerät und
fertigen Sie dann die Bohrlöcher an.
Wählen Sie einen der Montageoberflä-
che und dem Gewicht der Leuchte ange-
passten Bohrlochdurchmesser.

mit




Surface mounting

Step 1:
Removing the bracket
First remove the mounting bracket

retaining screws
key and the two bottom fixing screws
using a size 4 Allen key. Make sure that
spacers and washers are not lost.
Step 2:
Marking the drill holes
Mark the drill holes on the surface of
the mounting location. Please use the
measurement drawing on the left.
Step 3:
Drilling the holes
Please check the drilling spots with a
i
line locator and drill the holes. Choose
a drill hole diameter suitable for the
material of the mounting surface and
the weight of the luminaire.
from the lamp. Open the two top
using a size 6 Allen


