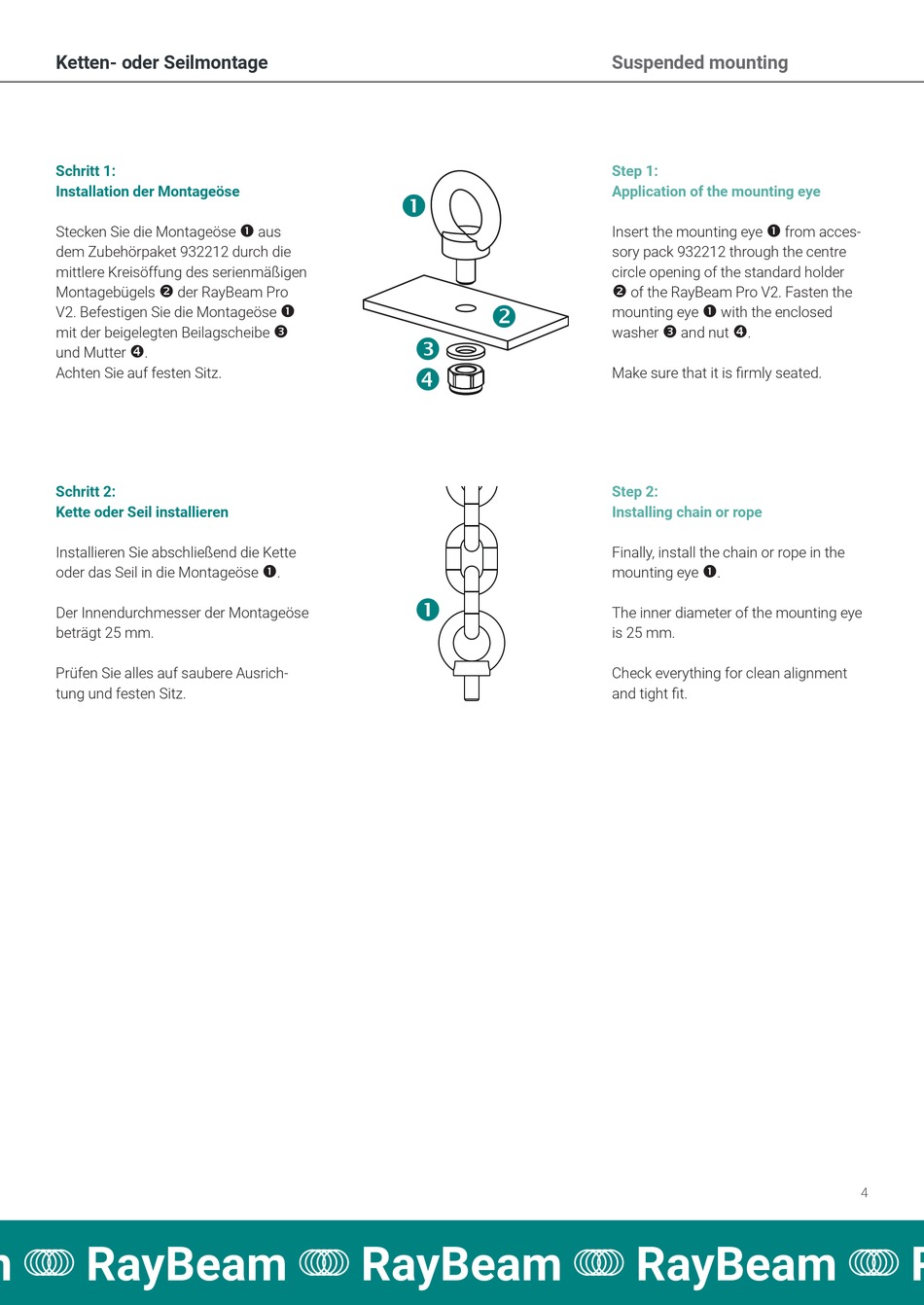

Ketten- oder Seilmontage

Schritt 1:
Installation der Montageöse
Stecken Sie die Montageöse
dem Zubehörpaket 932212 durch die
mittlere Kreisöffung des serienmäßigen
Montagebügels
 der RayBeam Pro
V2. Befestigen Sie die Montageöse
mit der beigelegten Beilagscheibe
und Mutter  .
Achten Sie auf festen Sitz.
Schritt 2:
Kette oder Seil installieren
Installieren Sie abschließend die Kette
oder das Seil in die Montageöse
Der Innendurchmesser der Montageöse
beträgt 25 mm.
Prüfen Sie alles auf saubere Ausrich-
tung und festen Sitz.

 aus




 .

Suspended mounting
Step 1:
Application of the mounting eye
Insert the mounting eye
sory pack 932212 through the centre
circle opening of the standard holder
 of the RayBeam Pro V2. Fasten the

mounting eye
washer 
Make sure that it is firmly seated.
Step 2:
Installing chain or rope
Finally, install the chain or rope in the
mounting eye
The inner diameter of the mounting eye
is 25 mm.
Check everything for clean alignment
and tight fit.
 from acces-
 with the enclosed
and nut  .
 .
4
