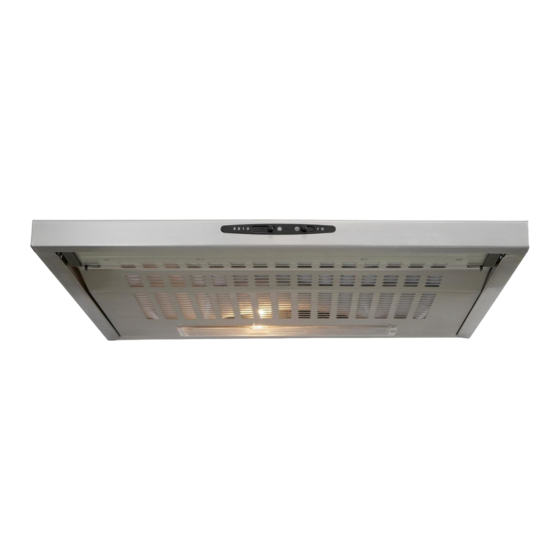

- Seite 1 SYD-6001B-P28-600 Gebrauchsanleitung Unterbauhaube Anleitung, Nr.: 91659 HC 20130517 Bestellnummern: 614 832 (Edelstahl) 548 225 (weiß) 548 233 (braun) Nachdruck, auch auszugs- weise, nicht gestattet!
-
Seite 2: Information
Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze! Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und An- weisungen an jeden nachfolgenden Verwender des Produkts weiter. Unterbauhaube SYD-6001B-P28-600... -
Seite 3: Inhaltsverzeichnis
Vorbereitung Entsorgung des Fettfilters Entsorgung der Kohlefilter für Montage Umluftbetrieb Werkzeuge und Hilfsmittel Stichwortverzeichnis Schutzfolien entfernen Technische Daten Vorbereitung für Umluftbetrieb Zubehör Vorbereitung für Abluftbetrieb (nicht im Lieferumfang enthalten) Nur für Abluftbetrieb Wandmontage Unterbau Kohlefilter für Umluftbetrieb einsetzen Unterbauhaube SYD-6001B-P28-600... -
Seite 4: Minuten Für Ihre Sicherheit
Gefahren für den Benutzer be- deuten. • Beim Herausziehen immer den Netzstecker selbst und niemals das Kabel anfassen. • Ziehen Sie vor dem Wechseln der Lampe den Netzstecker. Berühren Sie keine stromführenden Teile im Inneren der Fassung Unterbauhaube SYD-6001B-P28-600... - Seite 5 Sie, dass die oberen Lüftungsschlitze nicht vom Boden des Hän- geschranks verdeckt werden. Die Dunstab- zugshaube muss soweit nach vorne über den Hängeschrank hinausragen, dass die gereinigte Luft durch die Lüftungsschlitze ungehindert aus- strömen kann. Unterbauhaube SYD-6001B-P28-600...
- Seite 6 (mit einem Leitungssuchgerät die betreffenden Stellen überprüfen). • Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände ge- eignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fach- mann beraten. Unterbauhaube SYD-6001B-P28-600...
-
Seite 7: Besondere Sicherheitshinweise Für Abluft Betrieb
• Bedenken Sie: Je kürzer das Abzugsrohr ist und je weniger Krümmungen es hat, desto größer ist die Wirkung der Abzugshaube. • Von Bundesland zu Bundesland gelten unter- schiedliche behördliche Vorschriften im Umgang mit der Ableitung der Abluft. Fragen Sie Ihren Be- zirksschornsteinfeger um Rat. Unterbauhaube SYD-6001B-P28-600... - Seite 8 Dunstabzugshaube haben. Benutzen Sie eine stabile Stehleiter, und lassen Sie sich auf jeden Fall von einer zweiten Person helfen. • Berühren Sie die Glühlampe nicht mit den Fin- gern, da dies ihre Lebensdauer reduziert. Ver- wenden Sie ein trockenes Tuch. Unterbauhaube SYD-6001B-P28-600...
-
Seite 9: Teileliste
4 Muttern M5 Nicht im Lieferumfang enthalten – Abluftschlauch ø 125 mm, lieferbare Länge 5 m (ohne Abbildung, erforderlich für Abluftbetrieb) – Vlies-Kohlefilter (ohne Abbildung, erforderlich für Umluftbe- trieb) Die Bezugsquellen entnehmen Sie dem Kapitel „Technische Da- ten“ . Unterbauhaube SYD-6001B-P28-600... -
Seite 10: Informationen Zur Montage
örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmi- gung des Hauseigentümers erforderlich. • Beachten Sie unbedingt die Sicherheitshin- weise, Seiten 4–8. Der Anschluss für den Abluftschlauch muss vor der nachfolgend beschriebenen Montage fertig gestellt sein. Unterbauhaube SYD-6001B-P28-600... -
Seite 11: Stromanschluss
Es muss die gesetzliche Vorschrift eingehalten werden, dass der Stecker zugänglich ist. D.h. auch nach Montage einer Blende müssen Sie den Stecker erreichen können. Lassen Sie die Montage und elektrische Installation der Dunst- abzugshaube nur von einer autorisierten Fachkraft vornehmen! Unterbauhaube SYD-6001B-P28-600... -
Seite 12: Vorbereitung
• Beachten Sie bei der Montage, dass das Gerät an einigen innen gelegenen Stellen scharfe Kan- ten aufweisen kann. Vorbereitung für Umluftbetrieb 1. In die beiden Löcher 10 an der Unterseite der Haube greifen, die Verriegelungen jeweils nach innen drücken und Abde- ckung nach unten öffnen. Unterbauhaube SYD-6001B-P28-600... -
Seite 13: Vorbereitung Für Abluftbetrieb
Falsches Montagematerial kann zu Be- schädigungen/Verletzungen führen. • Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände ge- eignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fach- mann beraten. Unterbauhaube SYD-6001B-P28-600... - Seite 14 Markierungslinie anlegen und so an die Wand halten, dass die Mitte der Dunstabzugshaube und die senkrechte Hilfsli- nie fluchten. Ausrichtung mit einer Wasserwaage prüfen. 6. Die Bohrlöcher von innen durch das Gerät an der Wand an- zeichnen (Langlöcher und kleine Rundlöcher). Unterbauhaube SYD-6001B-P28-600...
-
Seite 15: Unterbau
Hilfslinie an die Wand zeichnen (senkrechte Linie mit Hilfe einer Wasserwaage oder einem Lot von der Mitte des Herds bis zur Unterseite des Hängeschranks). 2. Markieren Sie an der zur Wand zeigenden Unterseite der Dunstabzugshaube mit einem Bleistift vorsichtig die Mitte. Unterbauhaube SYD-6001B-P28-600... - Seite 16 10. Bei Abluftbetrieb: den Abluftschlauch 11 (nicht im Liefer- umfang) auf den Abluftstutzen 2 schieben. 11. Glühlampe 4 in die Fassung im Innern der Dunstabzugshau- be eindrehen. 12. Filterklappe wieder einhängen und schließen. 13. Netzstecker in die Steckdose stecken. Unterbauhaube SYD-6001B-P28-600...
-
Seite 17: Kohlefilter Für Umluftbetrieb Einsetzen
2. Die beiden Drahtbügel wie in der Abbildung gezeigt heraus- nehmen. 3. Einen Vlies-Kohlefilter oben auf den Fettfilter 12 legen. Gege- benenfalls müssen Sie den Vlies-Kohlefilter mit einer Schere auf die passende Größe zurechtschneiden. 4. Vlies-Kohlefilter mit den beiden Drahtbügeln fixieren. 5. Filterklappe wieder einhängen und schließen. Unterbauhaube SYD-6001B-P28-600... -
Seite 18: Bedienung
3. Um das Gebläse auszuschalten, den Schalter 13 ganz nach rechts schieben (Stellung 0). Wichtig! Bei sehr starker Dunstentwicklung sollten Sie das Gebläse nach dem Kochen noch einige Minuten weiterlaufen lassen. Las- sen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird. Unterbauhaube SYD-6001B-P28-600... -
Seite 19: Allgemeines
3. Die beiden Drahtbügel wie in der Abbildung gezeigt heraus- nehmen. 4. Den Vlies Fettfilter 12 vorsichtig herausnehmen und entsor- gen. 5. Neuen Vlies-Fettfilter gleicher Größe einsetzen – ggf. mit einer Schere passend zuschneiden – und mit den beiden Drahtbügeln fixieren. Unterbauhaube SYD-6001B-P28-600... -
Seite 20: Kohlefilter Erneuern (Nur Bei Umluftbetrieb)
• Ziehen Sie vor dem Wechseln der Lampe den Netzstecker. Berühren Sie keine stromführenden Teile im Inneren der Fassung. Verbrennungsgefahr! Gefahr Unsachgemäßer Umgang mit dem Gerät kann zu Stromschlägen führen. • Lassen Sie die Glühlampe abkühlen, bevor Sie die Filterklappe öffnen und die Glühlampe he- rausdrehen. Unterbauhaube SYD-6001B-P28-600... - Seite 21 Bitte setzen Sie sich mit unserem Experten-Team in Verbindung („Unser Service“ auf Seite 23). Experten-Team Tel. 0 180-621 22 82 Mo. bis Fr. 7 – 20 Sa. 8 – 16 Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf Unterbauhaube SYD-6001B-P28-600...
-
Seite 22: Wenn's Mal Ein Problem Gibt
Gefahr Das Gerät arbeitet mit gefährlicher Spannung. • Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen. Unterbauhaube SYD-6001B-P28-600... -
Seite 23: Unser Service
Bestellnummern: 614 832 (Edelstahl) Tel. 0 1806 1805 00 Festnetz 20 Cent/Anruf, 548 225 (weiß) Mobilfunk max. 60 Cent/Anruf 548 233 (braun) Hinweis für unsere Kunden in Österreich: Bitte wenden Sie sich an die Fachberatungs-Hot- line Ihres Versandhauses. Unterbauhaube SYD-6001B-P28-600... -
Seite 24: Umweltschutz Leicht Gemacht
Entsorgung des Fettfilters Die mit fetthaltigen Rückständen gesättigten Vlies-Fettfilter kön- nen Sie mit dem Hausmüll entsorgen. Beachten Sie auch die Her- stellerangaben auf der Verpackung. Entsorgung der Kohlefilter für Umluftbetrieb Die verbrauchten Kohlefilter können Sie mit dem Hausmüll ent- sorgen. Unterbauhaube SYD-6001B-P28-600... -
Seite 25: Stichwortverzeichnis
Entsorgung Vorbereitung 12 Gerät 24 Umweltschutz 24 Unterbau 15 Fehlersuchtabelle 22 Fettfilter reinigen 19 Wandmontage 13 Fritieren 5 Zubehör 2 Gerätebezeichnung 23 Glühlampe 9–28,20 Glühlampen wechseln 20 Halogenlampe wechseln 20 Kernbohrung 13 Kohlefilter 9,20 Kontrolle 2 Montage 12 Unterbauhaube SYD-6001B-P28-600... -
Seite 26: Technische Daten
Tel. 0 180-621 22 82 zu bestellen über unser „Experten-Team“. Mo. bis Fr. 7 – 20 Sa. 8 – 16 Festnetz 20 Cent/Anruf, – Vlies-Kohlefilter (erforderlich für Umluftbetrieb), Vliesmatte, Mobilfunk max. 60 Cent/Anruf zum Zuschneiden, Bestellnummer 151316, zu bestellen über unser „Experten-Team“. Unterbauhaube SYD-6001B-P28-600...
