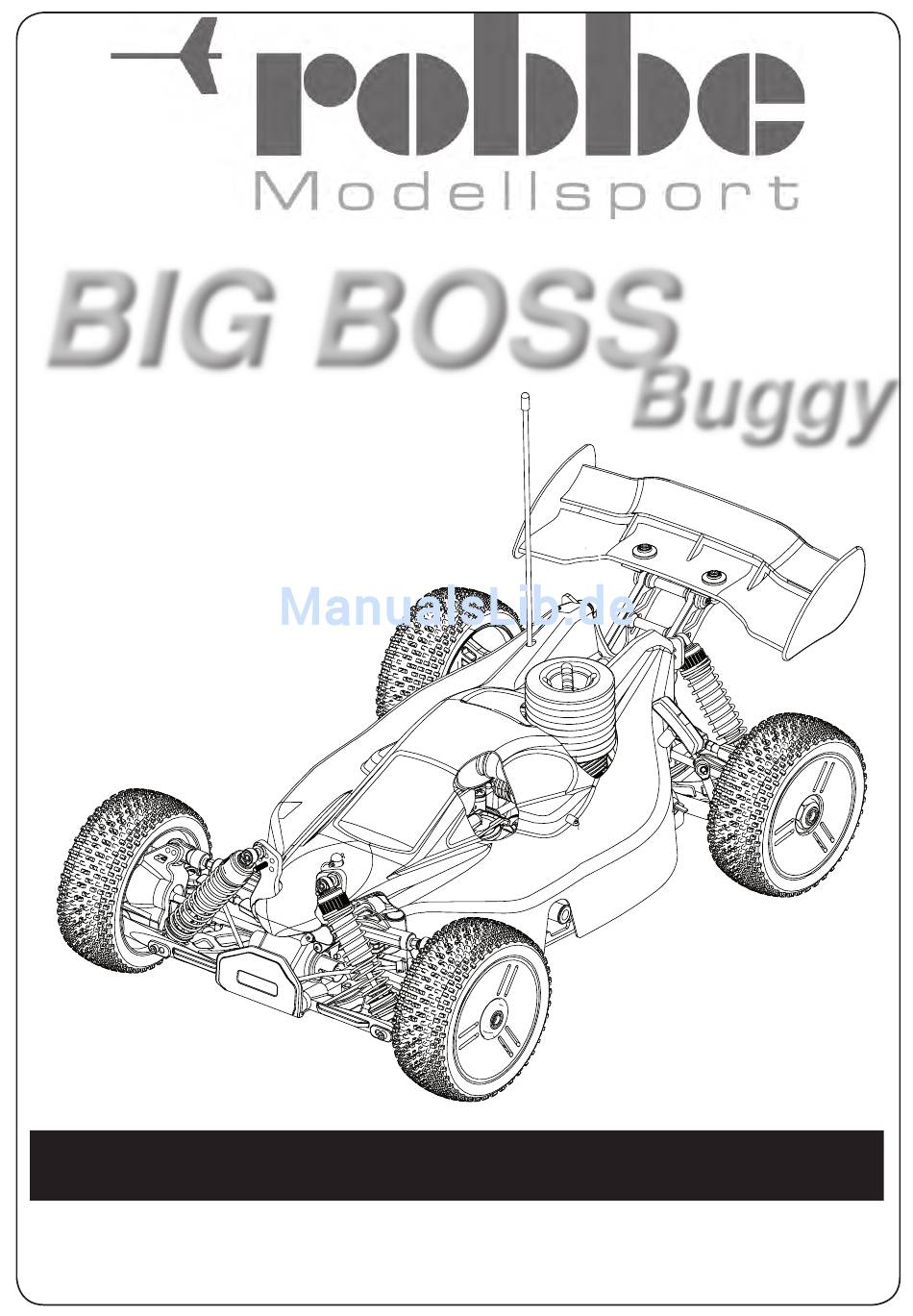

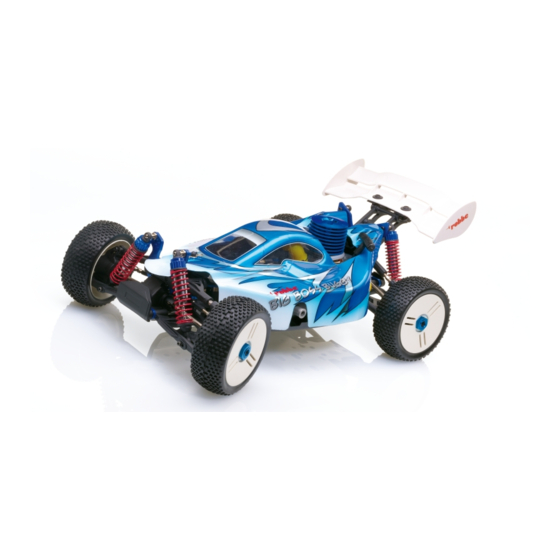

BIG BOSS
Buggy
Bau- und Betriebsanleitung
2042RTR

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ROBBE 2042RTR

Inhaltszusammenfassung für ROBBE 2042RTR

  • Seite 1 BIG BOSS Buggy Bau- und Betriebsanleitung 2042RTR...

  • Seite 2: Technische Daten

    456001 Ersatzteile Geeignete Treibstoffe Roktan S 25 5341 Eine Gesamtübersicht der Ersatzteile finden Sie ab Seite Abgebildete Ersatzteile ohne Bestellnummernangabe sind im robbe Sortiment nicht enthalten. Vorbereiten der Fernsteuerung und des Modells Bilder 1 und 2. Einlegen der Akkuzellen in den Alle Akkus laden Sender Beim Laden unbedingt die Anleitung des Ladegeräts – Batteriefach öffnen, Senderboden nach außen schie- und des Akkuherstellers sowie die Sicherheitshin- weise beachten.
  • Seite 3 BIG BOSS Buggy Bild 3: Die vorderen Bedienelemente des Senders A: Lenkrad B: Hebel Gas - Bremse Bild 4. Bedienelemente unter der Abdeckung – C: Reverse (Servoumpolung) Gas - Bremse – D: Reverse (Servoumpolung) Lenkung – E: LEDs für Betriebsanzeige – F: Taster für Sender/Empfänger-Bindung – G: Trimmung für Lenkung – H: Trimmung Gas - Bremse – I: Dual-Rate Lenkung – J: Ein / Aus-Schalter Betriebsanzeige – Leuchten die rote und die grüne LED, ist der Sender betriebsbereit. Bei Blinken der grünen LED Betrieb ein- stellen, Akkuzellen laden bzw. gegen geladene Zellen austauschen. Neu-Anbinden des Empfängers an den Sender siehe Seite 10.
  • Seite 4 BIG BOSS Buggy Bild 6: Einbau des Power-Packs in das Modell – Deckel abnehmen. – Schalter in dem Ausschnitt des Deckels verschrauben. – Bestückte Batteriebox oder Power-Pack anschließen und einlegen. – Kabel sauber verlegen, nicht knicken oder einklemmen. Funktionsprobe Bild 7: Die Lenkung – Zuerst den Sender einschal- ten. Die rote und die grüne LED müssen leuchten.

  • Seite 5: Die Stellungen Von Drosselküken Und Bremse

    BIG BOSS Buggy Die Stellungen von Drosselküken und Bremse – Bild 8: Vollgas, Bremse gelöst – Bild 9: Leerlauf, Bremse gelöst – Bild 10: Leerlauf, Bremse greift Bild 8: Vergaser und Bremse – Die Gestänge für Gas und Bremse sind werksseitig vor- eingestellt. – Den Luftfilter abnehmen, um die Stellung des Drossel- kükens im Vergaser prüfen zu können. – Gas - Bremshebel „B“ des Senders ziehen. (“Voll- gasstellung”). Das Drosselküken im Vergaser muß ganz öffnen und die Bremse darf nicht greifen.

  • Seite 6: Starten Und Einlaufhinweise

    BIG BOSS Buggy Starten und Einlaufhinweise – Wir empfehlen, die ersten Fahrversuche ohne Karosse- rie durchzuführen, bis der Motor eingestellt ist. Bild 11: – Luftfilter aufsetzen und mit dem kleinen Kabelbinder sichern. – Auf festen Sitz des Luftfilters achten. Staub, der in den Vergaser gelangt, beschädigt den Motor. Bild 12: – Modell auftanken. Bild 13: – Glühkerzenstecker auf die Glühkerze aufsetzen. Den Motor mit dem Seilzugstarter anlassen. Der Gashebel muss sich in Leerlaufstellung befinden. Seilzugstarter immer nur zu etwa 2/3 der Seillänge herausziehen. – Wenn der Motor nach vier bis fünf Startversuchen nicht anspringt oder sich nur sehr schwer betätigen lässt, führen Sie folgende Schritte durch: – Möglicherweise befindet sich zuviel Kraftstoff im Brenn- raum. In diesem Fall die Glühkerze herausschrauben...
  • Seite 7 BIG BOSS Buggy Bild 15: – Der Motor muss nun mit geringer Drehzahl im Leerlauf durchlaufen. Wenn der Leerlauf zu hoch ist, die Leer- lauf-Anschlagschraube „L“ gegen den Uhrzeigersinn in kleinen Schritten herausdrehen. – Wenn der Motor stehen bleibt, ist der Leerlauf zu nied- rig. In diesem Fall die Leerlauf-Anschlagschraube „L“ im Uhrzeigersinn hineindrehen. hoch nieder Bild 16: 1/4 Umdrehung wieder in den Bereich “Fetter” heraus- – Der Leerlauf sollte nach dem Einlaufen immer so tief drehen. wie möglich einreguliert sein, ohne dass der Motor ste- Die Einstellung der Leerlaufgemischnadel kann erst hen bleibt. erfolgen, nachdem der Motor eingelaufen und die – Der Motor muss mit einem „fetten Gemisch einlaufen, Hauptdüsennadel eingestellt ist. d.h. bei mäßiger Drehzahl und deutlicher Rauchent- Mit der Leerlaufgemischnadel wird das Ansprechver- wicklung aus dem Schalldämpfer.

  • Seite 8: Fahrwerkseinstellungen

    BIG BOSS Buggy Fahrwerkseinstellungen: Hinweis: Das Chassis ist werksseitig grundeingestellt. Wenn Sie sich mit den Fahreigenschaften vertraut gemacht haben, können Sie das Modell durch Veränderungen an den Fahrwerkseinstellungen auf Ihre Bedürfnisse abstimmen. Bild 17: Einstellen der Bremskraft: 1 mm – Stellringe “S” nach links schieben – Fahrzeug bremst früher und stärker. – Stellringe “S” nach rechts schieben – Fahrzeug bremst später und schwächer. „S“ Bild 18 und 19: Einstellen der Stoßdämpfer: – Beachten Sie, daß alle folgenden Einstellungen an bei- den Seiten einer Achse durchgeführt werden müssen, um den beschriebenen Effekt zu erzielen. – Durch Verwendung von Ringen verschiedener Höhe auf dem Stoßdämpferzylinder verändern Sie die Bodenfrei- heit des Modells, nicht die Federhärte. Die Einstellung der Bodenfreiheit richtet sich nach der Beschaffenheit des befahrenen Untergrundes und sollte immer mög- lichst gering gehalten werden, ohne daß das Chassis beim Durchfedern den Boden berührt. – Am Einfachsten lässt sich die Federcharakteristik durch einen geänderten Befestigungswinkel der Stossdämp- fer erreichen. Im Lieferzustand sind die Stossdämpfer des Modells so montiert, das sich die Fahreigenschaf-...
  • Seite 9 BIG BOSS Buggy Bilder 20 und 21: Einstellung des Radsturzes: verschleissen. Positiver Sturz führt zu einer geringeren – Normalerweise wird der Sturz der Räder an einer Traktion an der Achse. Bei einem Off-Road-Modell ist Achse so eingestellt, daß die Reifen mit voller Fläche somit ein neutraler oder geringfügig negativer Sturz aufliegen (wie im Lieferzustand des Modells). Durch empfehlenswert. eine Verkürzung der oberen, einstellbaren Querlenker – Grundsätzlich gilt, dass Veränderungen am Fahrwerk erreicht man einen negativen Sturz an der Achse. Dies nur schrittweise durchgeführt werden sollten und an- führt zu einer höheren Traktion bei Kurvenfahrten, da...
  • Seite 10 - Wenn die LED am Empfänger aufhört zu blinken ist die Bindung abgeschlossen. Dies kann einige Sekunden dauern. - Lassen Sie den Bindungstaster am Sender wieder los und ziehen Sie das Bindungskabel vom Empfänger ab. - Verbinden Sie das Servo / den Fahrtregler wieder mit dem Empfänger. - Überprüfen Sie die Funktion des Servos und die Reich- weite der Fernsteueranlage. - Wenn das Servo nicht korrekt reagiert, wiederholen Sie den Vorgang. Irrtum und technische Änderungen vorbehalten Copyright robbe-Modellsport 2010 Viel Spaß beim Testfahren! Kopie und Nachdruck, auch auszugsweise, nur mit schrift- licher Genehmigung der robbe-Modellsport GmbH & robbe Modellsport GmbH & Co. KG Co.KG robbe-Form AHBA Technische Änderungen vorbehalten...
  • Seite 11 BIG BOSS Buggy Führen sie den folgenden Funktions-Check ohne lau- Checkliste vor dem Betrieb fenden Motor durch: Ziehen sie alle Schrauben nach 1. S chalten sie immer zuerst den Sender ein. Stellen sie sicher, dass alle beweglichen Teile frei laufen 2. S chalten sie danach die Empfängerstromversorgung Montieren sie immer einen frisch geölten und sauberen ein. Gas- und Lenkservo müssen sich in ihre Neutral- Luftfilter position bewegen. Stellen sie sicher, dass alle Kraftstoffleitungen dicht und 3. B ewegen sie die Lenkung nach links und nach rechts. rissfrei sind Die Vorderräder sollten sich ihren Eingaben folgend Kraftstoffleitungen dürfen nicht verstopft sein bewegen. Stellen sie die Lenkungstrimmung so ein, Krümmer und Resonanzrohr müssen frei sein und fest am...
  • Seite 12 BIG BOSS Buggy 1 Differentiale vorne & hinten Bezeichnung Maße Best.Nr. Menge Diff. Abtrieb 13x29,8mm 20420039 Kugellager 8x16x5mm 20420071 Diff. Gehäuse 20420036 O-Ring 6x9,7mm 20420036 Passscheibe 6x14mm 20420074 Stift 2,5x13,8mm 20420075 Tellerrad 20 Zähne 20420040 Passscheibe 4x8mm 20420040 Kegelrad 10 Zähne 20420040 Diff.

  • Seite 13: Getriebegehäuse Vorne

    BIG BOSS Buggy 3 Getriebegehäuse vorne Bezeichnung Maße Best.Nr. Menge Kugellager 8x16x5mm 20420071 Madenschraube M5x5 20420076 Mitteldiffabtrieb 14x18mm 20420038 Getriebegehäuse 20420035 hinten Kronrad Mitteldif- 13 Zähne 20420037 fabtrieb Getriebegehäuse 20420035 vorne Titan Linsenkopf- M3x1 5 20420078 schraube Querlenkerhalter 20420034 vorne Titan Linsenkopf- M4x50 20420078...
  • Seite 14 BIG BOSS Buggy 5 Servo Saver Bezeichnung Maße Best.Nr. Menge Gleitlager 10x5,8mm 20420049 Kugellager 6x10x3mm 20420072 Aluminium 18x5mm 20420049 Mutter Servo Saver 15,6x57mm 20420049 Feder Servo Saver 20420050 Arm oben rechts Servo Saver 20420050 Arm unten rechts Aluminium 12x34mm 20420049 Servo Saver Buchse Lenkungs-...

  • Seite 15: Montage Lenkung & Getriebegehäuse Vorne

    BIG BOSS Buggy 7 Montage Lenkung & Getriebegehäuse vorne Bezeichnung Maße Best.Nr. Menge Titan Linsen- M3x15 20420078 schraube Titan Senk- M4x14 20420077 kopfschraube Titan Senk- M4x8 20420077 kopfschraube 8 Querlenker vorne oben Querlenker vorne oben links x1 Bezeichnung Maße Best.Nr. Menge Querlenker vorne oben rechts x1 Querlenker 20420012 vorne oben Spurstange 5,5x32mm...

  • Seite 16: Radaufhängung Vorne

    BIG BOSS Buggy 10 C-Hub Montage Bezeichnung Maße Best.Nr. Menge C-Hub links x1 C-Hub 20420017 C-Hub rechts x1 Titan Linsen- M4x10 20420078 kopfschraube Stahl Lager- 8x6,3mm 20420017 buchse Titan Linsen- M4x12 20420078 kopfschraube King Pin Lager 20420017 11 Querlenkermontage vorne Bezeichnung Maße Best.Nr. Menge Stoppmutter 20420073 Zylinderkopf-...
  • Seite 17 BIG BOSS Buggy 13 Stabilisator vorne Bezeichnung Maße Best.Nr. Menge Kugelkopf 6,8mm lang Kugelkopf 6,8mm 20420082 Koppelstange Zylinderkopf- M3x20 20420079 schraube 14 Stabilisator vorne Bezeichnung Maße Best.Nr. Menge Kugelkopf 6,8mm lang Kugelkopf 6,8mm 20420082 Koppelstange Zylinderkopf- M3x20 20420079 schraube 15 Spurstangen Bezeichnung Maße Best.Nr.

  • Seite 18: Getriebegehäuse Hinten

    BIG BOSS Buggy 16 Getriebegehäuse hinten Bezeichnung Maße Best.Nr. Menge Kugellager 8x16x5mm 20420071 Madenschraube M5x5 20420076 Mitteldiffabtrieb 14x18mm 20420038 Getriebegehäuse hinten 20420035 Kronrad 13 Zähne 20420037 Getriebegehäuse vorne 20420035 Titan Linsenkopfschraube M3x15 20420078 Titan Linsenkopfschraube M4x50 20420078 Querlenkerhalter hinten unten 20420034 17 Dämpferbrücke hinten Bezeichnung...
  • Seite 19 BIG BOSS Buggy 18 Spoilerhalter Bezeichnung Maße Best.Nr. Menge Titan Senk- M4x8 20420077 kopfschraube Titan Linsen- M3x12 20420078 kopfschraube Titan Linsen- M3x10 20420078 kopfschraube Spoilerhalter 20420007 Spoilerhalter 20420007 rechts Distanzstück 20420007 Spoilerhalter 20420007 links Spoilerhalter 20420007 Schneid- M4x20 20420079 schraube Anti Squad 20420068 Lagerbuchse...

  • Seite 20: Chassisstütze Hinten

    BIG BOSS Buggy 21 Stabilisator hinten Bezeichnung Maße Best.Nr. Menge Kugelkopf 6,8mm lang Kugelkopf 6,8mm 20420082 lang Koppelstange Zylinderkopf- 3x20mm 20420079 schraube 22 Stabilisator hinten Bezeichnung Maße Best.Nr. Menge Titan Senk- M4x14 20420077 kopfschraube Stabilisator 2,5mm Stabilisator- 20420035 halter Titan Linsen- M3x10 20420078 kopfschraube...
  • Seite 21 BIG BOSS Buggy 24 Mitteldiffträger Bezeichnung Maße Best.Nr. Menge Titan Linsen- M3x10 20420078 kopfschraube Madenschrau- M3x3 20420076 Spritspritz- 20420052 wand Mittel Top Plate 20420057 Bremsnocken- 10x8x6mm 20420057 lager Bremshebel 1,8mm 20420054 Bremsnocke 11,6x22,2mm 20420054 kurz Titan Linsen- M3x14mm 20420078 kopfschraube Bremsbelag- 1,0mm 20420058...
  • Seite 22 BIG BOSS Buggy 26 Motor Bezeichnung Maße Best.Nr. Menge Zylinderkopf- M3x12 20420079 schraube Krümmerfed- 1,0mm 20420022 erplatte Krümmer 20420022 Federscheibe 3,0mm 20420074 Motorbock 20420024 links Schwung- 20420026 scheibe Kupplung- 20420027 backen Kupplungs- 1,0mm 20420027 feder Motorbock 20420024 rechts Krümmerfeder 0,7mm 20420022 Kupplungs- 14 Zähne...

  • Seite 23: Empfängerbox

    BIG BOSS Buggy 29 Empfängerbox Schalter Platte Bezeichnung Maße Best.Nr. Menge Titan Senkkopfschraube 3x10mm 20420077 Schalter Empfängerboxdeckel 20420019 Karosseriesplint Empfängerbox Empfängerbox 20420019 Empfänger Akku 30 Radioplatte Bezeichnung Maße Best.Nr. Menge Titan Linsen- M3x12 20420078 kopfschraube Titan Linsen- 3x10mm 20420078 kopfschraube Chassisstütze 20420032 vorne Radioplatte...

  • Seite 24: Radioplatte Einbau

    BIG BOSS Buggy 31 Radioplatte Einbau Bezeichnung Maße Best.Nr. Menge Titan Linsenkopfschraube M3x15 20420078 Titan Senkkopfschraube M3x10 20420077 Titan Linsenkopfschraube M3x10 20420078 Kugelkopfpfanne 5,8mm 20420047 Spurstange 4x37,5mm 20420047 Kugelkopf 5,8mm 20420082 20mm 32 Schalldämpfer Bezeichnung Maße Best.Nr. Menge Bezeichnung Maße Best.Nr.
  • Seite 25 BIG BOSS Buggy 33 Spritschlauch Bezeichnung Maße Best.Nr. Menge Spritschlauch 5,0mm 20420081 Spritschlauch 5,0mm 20420081 34 Steinschlagschutz Bezeichnung Maße Best.Nr. Menge Bezeichnung Maße Best.Nr. Menge Titan Senkkopfschneide- 3x10mm 20420077 Steinschlagschutz 20420031 schraube links Steinschlagschutz rechts 20420031 35 Gas/Bremsgestänge Bezeichnung Maße Best.Nr.

  • Seite 26: Luftfilter

    BIG BOSS Buggy 35 Gas/Bremsgestänge Vergaser vollständig geöffnet Neutral: Vollgas: Bremse: Achten sie darauf, Achten sie darauf, Achten sie darauf, dass Gestänge & dass Gestänge & dass die Bremse Bremshebel senkrecht Bremshebel senkrecht ordnungsgemäß zueinander stehen zueinander stehen funktioniert (90°) (90°) 37 Luftfilter Bezeichnung Maße Best.Nr. Menge Titan Senk- M3x10 20420077 kopfschraube Kabelbinder 3,0x200mm 20420030 Luftfilterde- 20420030 ckel Luftfilter 20420030...

  • Seite 27: Stoßdämpfer

    BIG BOSS Buggy 38 Stoßdämpfer Bezeichnung Maße Best.Nr. Menge Bezeichnung Maße Best.Nr. Menge Passscheibe 3x6x0,3mm 20420074 Springring 0,6mm 20420003 Dämpferkappe 18x11,5mm 20420003 Federteller oben 20420003 Dämpferauge 20420003 Feder 20420003 Volumenaus- 20420003 Federteller unten 20420003 gleich Stoppmutter M2,5 20420073 Kugelkopfpfanne 6,8mm 20420003 Kolbenplatte 20420003...

  • Seite 28: Reifen & Felgen

    BIG BOSS Buggy 40 Heckspoiler Bezeichnung Maße Best.Nr. Menge Titan Linsenkopfschrau- M3x15 20420078 Stoppmutter 20420073 Spoilerscheibe 20420006 Heckspoiler 20420006 41 Reifen & Felgen Bezeichnung Maße Best.Nr. Menge Bezeichnung Maße Best.Nr. Menge Felge 20420002 Reifen 20420002 Einlage 20420002 Radmutter SW17 20420063 Die Reifen müssen mit dünnflüssigem Sekunden- kleber rundherum fest verklebt werden.

  • Seite 29: Ersatzteile

    BIG BOSS Ersatzteile Buggy 20420001 20420002 20420003 20420004 Karosserie Big Boss Buggy Reifen & Felgen Stoßdämpfer vorne Stoßdämpfer hinten 1Stk. Set Set Set 20420005 20420006 20420007 20420008 Rammer Heckspoiler Spoilerhalter Dämpferbrücke vorne Set Set Set Set M3x15 2Stk. M3x12 2Stk. 2Stk. M3x15 2Stk. M3x10 2Stk. 20420009 20420010 20420011 20420012 Dämpferbrücke hinten Querlenker hinten unten...
  • Seite 30 BIG BOSS Ersatzteile Buggy 20420023 20420027 20420025 Silikonschlauch .21 CXP Motor 3,5ccm Motorböcke Motorbockplatten 20420026 20420027 20420028 20420029 Schwungscheibe Kupplungsbacken Schwungscheibenmutter Kupplungsglocke 14 T Set Set Set Set M3x8 1Stk. 20420030 20420031 20420032 20420033 Luftfilter Steinschlagschutz Servohalter Radioplatte Set Set Set Set M3x10 12Stk. M3x12 2Stk.
  • Seite 31 BIG BOSS Ersatzteile Buggy 20420045 20420046 20420047 20420048 Querlenkerhalter hinten Chassisstütze hinten Spurstangen Lenkungsplatte 1Stk. 1Stk. Set Set 20420049 20420050 20420051 20420052 Servo Saver Hülse Servo Saver Arme Servo Saver Lagerung Mitteldiffhalter Set Set Set Set 20420053 20420054 20420055 20420056 Mitteldiffabtrieb Bremsnocken Mitteldiffstützen Hauptzahnrad 46 T Set Set Set 1Stk. M4x8 4Stk.
  • Seite 32 BIG BOSS Ersatzteile Buggy 20420082 20420082 20420082 20420065 Kugelkopf 5,8mm Kugelkopf 5,8mm lang Kugelkopf 6,8mm Querlenkerstifte vorne unten A 6Stk. 6Stk. 6Stk. Set 20420066 20420067 20420068 20420068 Querlenkerstifte Querlenkerstifte Buchsen & Clipse Konische Scheiben vorne oben vorne unten B Set Set Set 6Stk. 20420069 20420070 20420071 20420072 E-Clipse 2,5mm Kugellager Kugellager Kugellager 5x10x4 8x16x5 6x10x3 Set 6Stk.
  • Seite 33 BIG BOSS Ersatzteile Buggy 20420076 20420076 20420077 20420077 Madenschraube Madenschraube Senkkopfschneidschraube Senkkopfschraube M5x5 M4x10 M3x10 M3x10 8Stk. 8Stk. 8Stk. 8Stk. 20420077 20420077 20420077 20420077 Senkkopfschraube Senkkopfschraube Senkkopfschraube Senkkopfschraube M3x14 M3x18 M4x6 M4x8 8Stk. 8Stk. 8Stk. 8Stk. 20420077 20420078 20420078 20420078 Senkkopfschraube Linsenkopfschraube Linsenkopfschraube...

  • Seite 34: Service-Adressen

    GB-LE10 3DS Leicestershire 0044-1455-637151 0044-1455-635151 keith@robbeuk.co.uk Frankreich S.A.V Messe 6, Rue Usson du Poitou, BP 12 F-57730 Folschviller 0033 3 87 94 62 58 0033-3-87 94 62 58 sav-robbe@wanadoo.fr Griechenland TAG Models Hellas 18,Vriullon Str. GR-14341 New Philadelfia/Athen 0030-2-102584380 0030-2-102533533 info@tagmodels.gr...
  • Seite 35 NOTIZEN:...
  • Seite 36 BIG BOSS Buggy Robbe Modellsport Metzloser Straße 38 D-36355 Grebenhain OT Metzlos Gehaag Tel. +49 (0) 6644 870 Fax +49 (0) 6644 7412 Mail office@robbe.com www.robbe.com...
