Bender ISOMETER iso1685DP Bedienungsanleitung Seite 18
Isolationsüberwachungsgerät mit isolationsfehlersuche für ungeerdete ac-, ac/dc- und dc-stromversorgungen (it-systeme)
Vorschau ausblenden
Andere Handbücher für ISOMETER iso1685DP:
- Kurzanleitung (8 Seiten) ,
- Bedienungsanleitung (80 Seiten)
Inhaltsverzeichnis
Anschluss

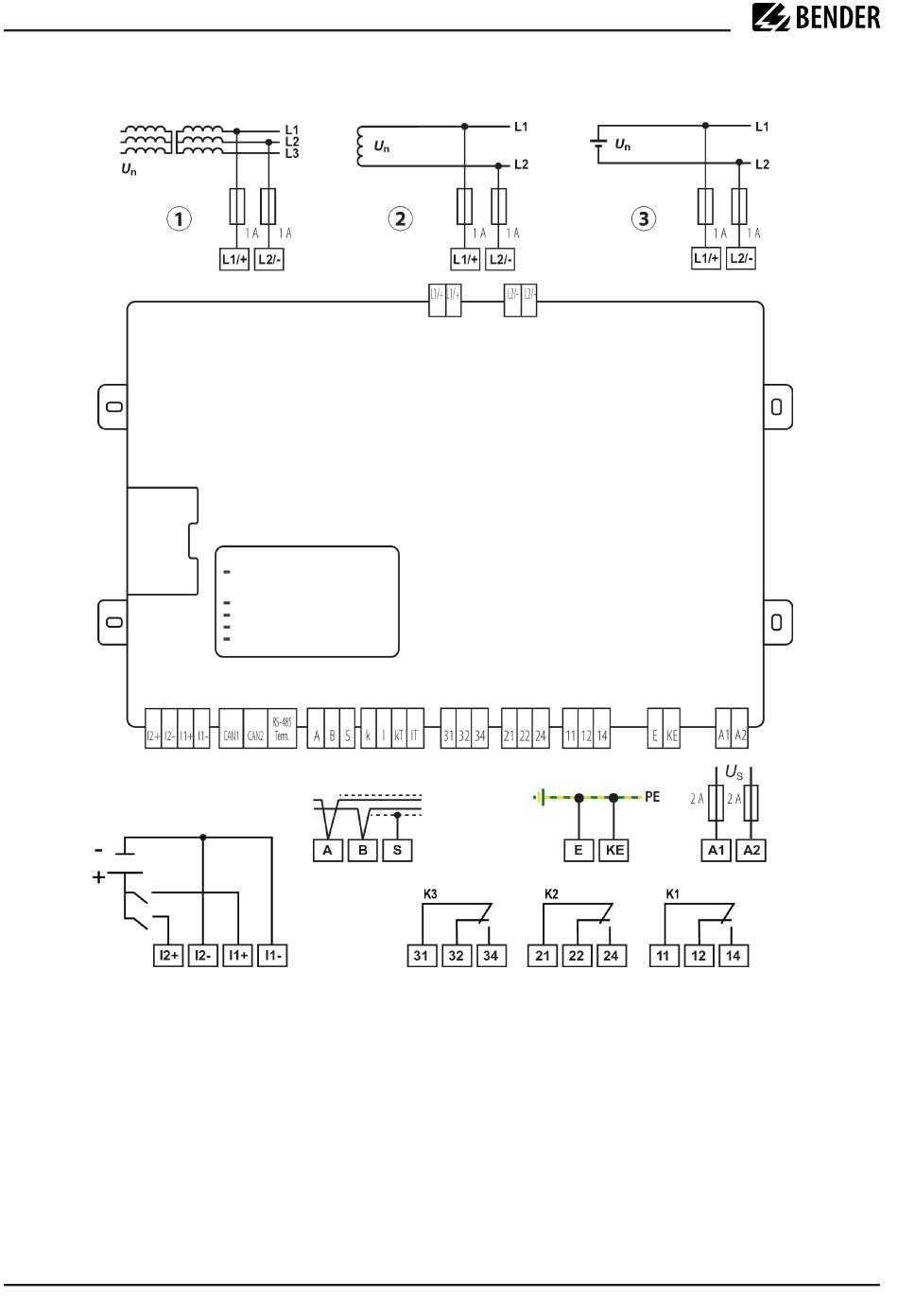

Anschlussbild
[L1/+, L2/−]: Anschluss an ein 3(N)AC-Netz
1
[L1/+, L2/−]: Anschluss an ein AC-Netz
2
[L1/+, L2/−]: Anschluss an ein DC-Netz
3
[I1+, I1−, I2+, I2−]: Digitale Eingänge, potentialfrei (externe Spannungsquelle benötigt: DC 24 V)
[A, B, S]: RS-485 Schnittstelle
[E, KE]: Anschluss an Erde und Kontrollerde
[A1, A2]: Anschluss Versorgungsspannung
[31, 32, 33] [21, 22, 24] [11, 12, 14]: Anschluss an Relais K3...K1
