2.12.2 Komponenten eCompact Plus 9, 12kW
1 IN Kesselrücklaufleitung
2 AUS Kesseldruckleitung
3 Wärmetauscher des Kessels
4 Elektrische Heizung, dreiphasig, im Y-Schaltkreis
angeschlossen
5 Ausdehnungsgefäß
6 Umwälzpumpe
7 Entlüftungsventil (an der Pumpe)
8 Sicherheitsventil (an der Pumpe)
9 Ablassventil (an der Pumpe)
10 Automatisches Entlüftungsventil auf der oberen Platte
des Kessels
11 Automatische Sicherungen mit Spannungsauslöser
12 Klemmen zum Anschluss des Raumthermostats

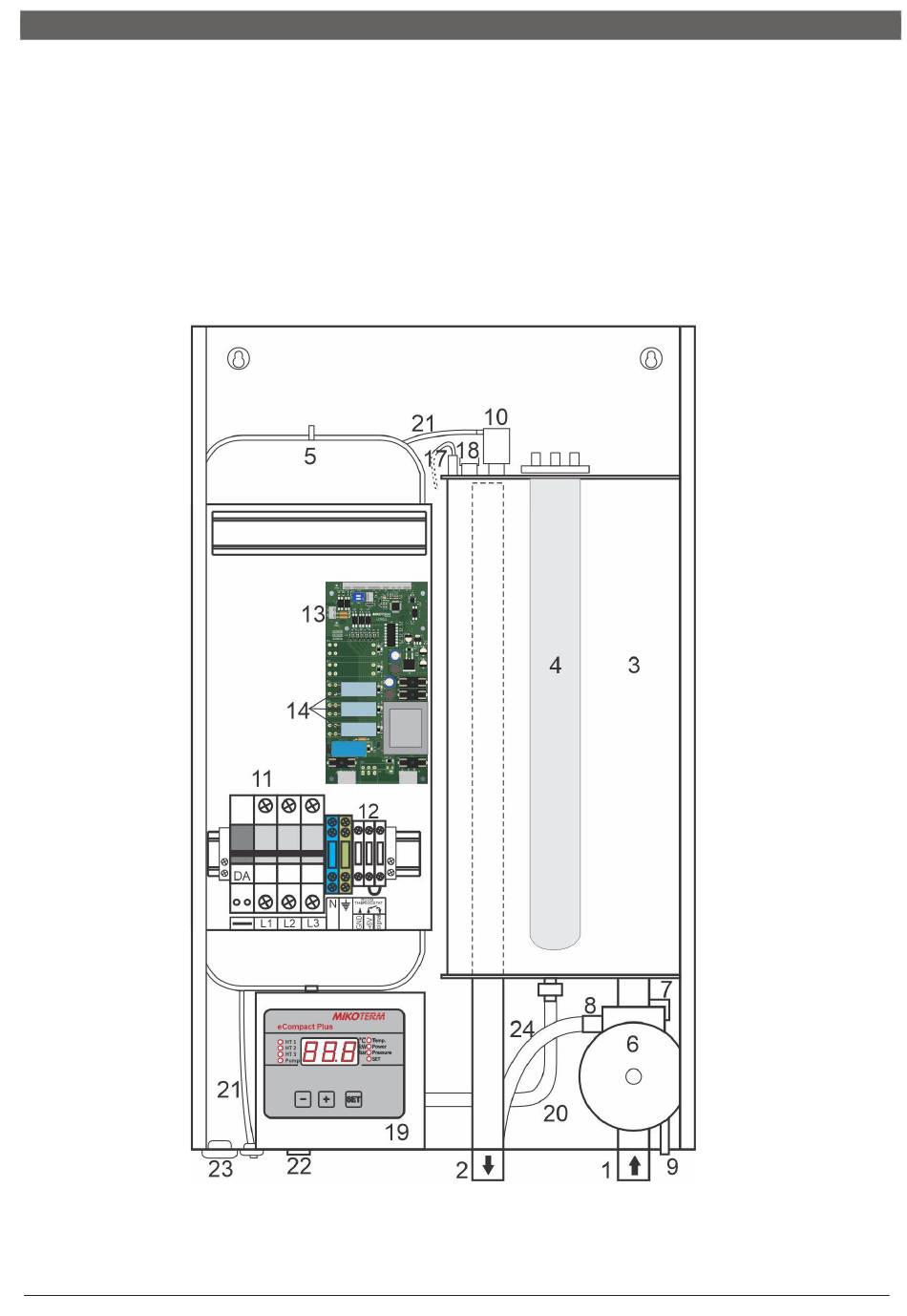

Abbildung 3: Komponenten des eCompact Plus 9kW und 12 kW Kessels
13 Mikroprozessorkarte LCTR3.2
14 Relais zum Einschalten von Relaisschützen (15)
15 Relaisschütz zum Einschalten der Heizung
16 -
17 Temperatursensor
18 Sicherheitsthermostat (ST), automatische Rückstellung
19 Bedienfeld mit LCI3.2-Schnittstelle
20 Flexibler Schlauch des Ausdehnungsgefäßes
21 Automatischer Entlüftungsventil-Ablassschlauch
22 Schalter zum Einschalten des Geräts (EIN/AUS)
23 Stromkabelverschraubung
24 Ablaufschlauch des Sicherheitsventils
