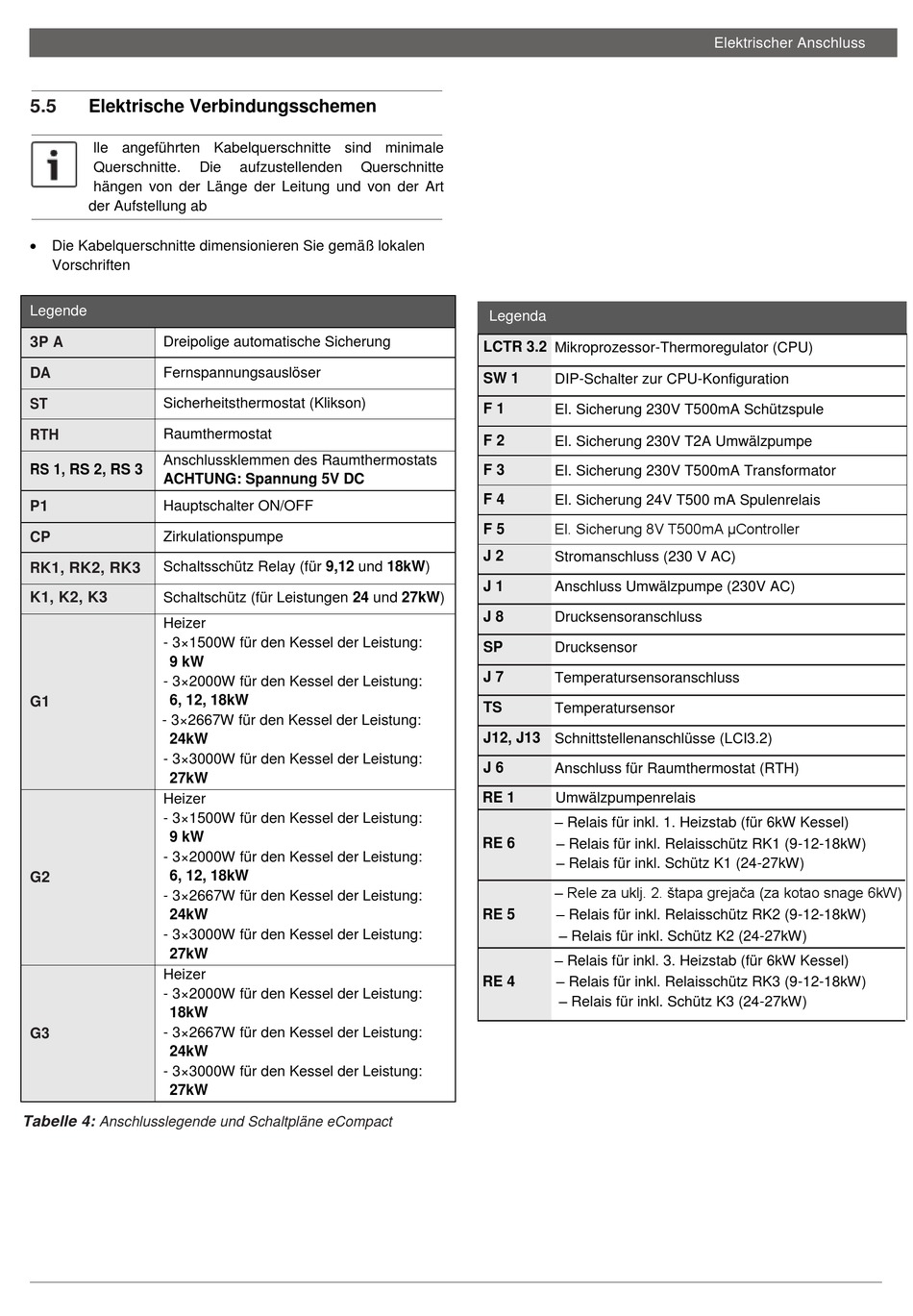

5.5 Elektrische Verbindungsschemen
lle angeführten Kabelquerschnitte sind minimale
Querschnitte.
hängen von der Länge der Leitung und von der Art
der Aufstellung ab
 Die Kabelquerschnitte dimensionieren Sie gemäß lokalen
Vorschriften
Legende
Dreipolige automatische Sicherung
3P A
DA Fernspannungsauslöser
Sicherheitsthermostat (Klikson)
ST
Raumthermostat
RTH
Anschlussklemmen des Raumthermostats
RS 1, RS 2, RS 3
ACHTUNG: Spannung 5V DC
Hauptschalter ON/OFF
P1
Zirkulationspumpe
CP
Schaltsschütz Relay (für 9,12 und 18kW)
RK1, RK2, RK3
K1, K2, K3 Schaltschütz (für Leistungen 24 und 27kW)
Heizer
- 3×1500W für den Kessel der Leistung:
9 kW
- 3×2000W für den Kessel der Leistung:
6, 12, 18kW
G1
- 3×2667W für den Kessel der Leistung:
24kW
- 3×3000W für den Kessel der Leistung:
27kW
Heizer
- 3×1500W für den Kessel der Leistung:
9 kW
- 3×2000W für den Kessel der Leistung:
6, 12, 18kW
G2
- 3×2667W für den Kessel der Leistung:
24kW
- 3×3000W für den Kessel der Leistung:
27kW
Heizer
- 3×2000W für den Kessel der Leistung:
18kW
- 3×2667W für den Kessel der Leistung:
G3
24kW
- 3×3000W für den Kessel der Leistung:
27kW
Tabelle 4: Anschlusslegende und Schaltpläne eCompact
Plus
Die aufzustellenden Querschnitte
Legenda
LCTR 3.2 Mikroprozessor-Thermoregulator (CPU)
SW 1 DIP-Schalter zur CPU-Konfiguration
F 1
El. Sicherung 230V T500mA Schützspule
F 2 El. Sicherung 230V T2A Umwälzpumpe
F 3
El. Sicherung 230V T500mA Transformator
F 4 El. Sicherung 24V T500 mA Spulenrelais
El. Sicherung 8V T500mA μController
F 5
J 2 Stromanschluss (230 V AC)
J 1
Anschluss Umwälzpumpe (230V AC)
J 8 Drucksensoranschluss
SP Drucksensor
J 7 Temperatursensoranschluss
TS
Temperatursensor
J12, J13 Schnittstellenanschlüsse (LCI3.2)
J 6
Anschluss für Raumthermostat (RTH)
RE 1
Umwälzpumpenrelais
– Relais für inkl. 1. Heizstab (für 6kW Kessel)
– Relais für inkl. Relaisschütz RK1 (9-12-18kW)
RE 6
– Relais für inkl. Schütz K1 (24-27kW)
– Rele za uklj. 2. štapa grejača (za kotao snage 6kW)
– Relais für inkl. Relaisschütz RK2 (9-12-18kW)
RE 5
– Relais für inkl. Schütz K2 (24-27kW)
– Relais für inkl. 3. Heizstab (für 6kW Kessel)
– Relais für inkl. Relaisschütz RK3 (9-12-18kW)
RE 4
– Relais für inkl. Schütz K3 (24-27kW)
Elektrischer Anschluss
