Handhabung der Heizinstallation

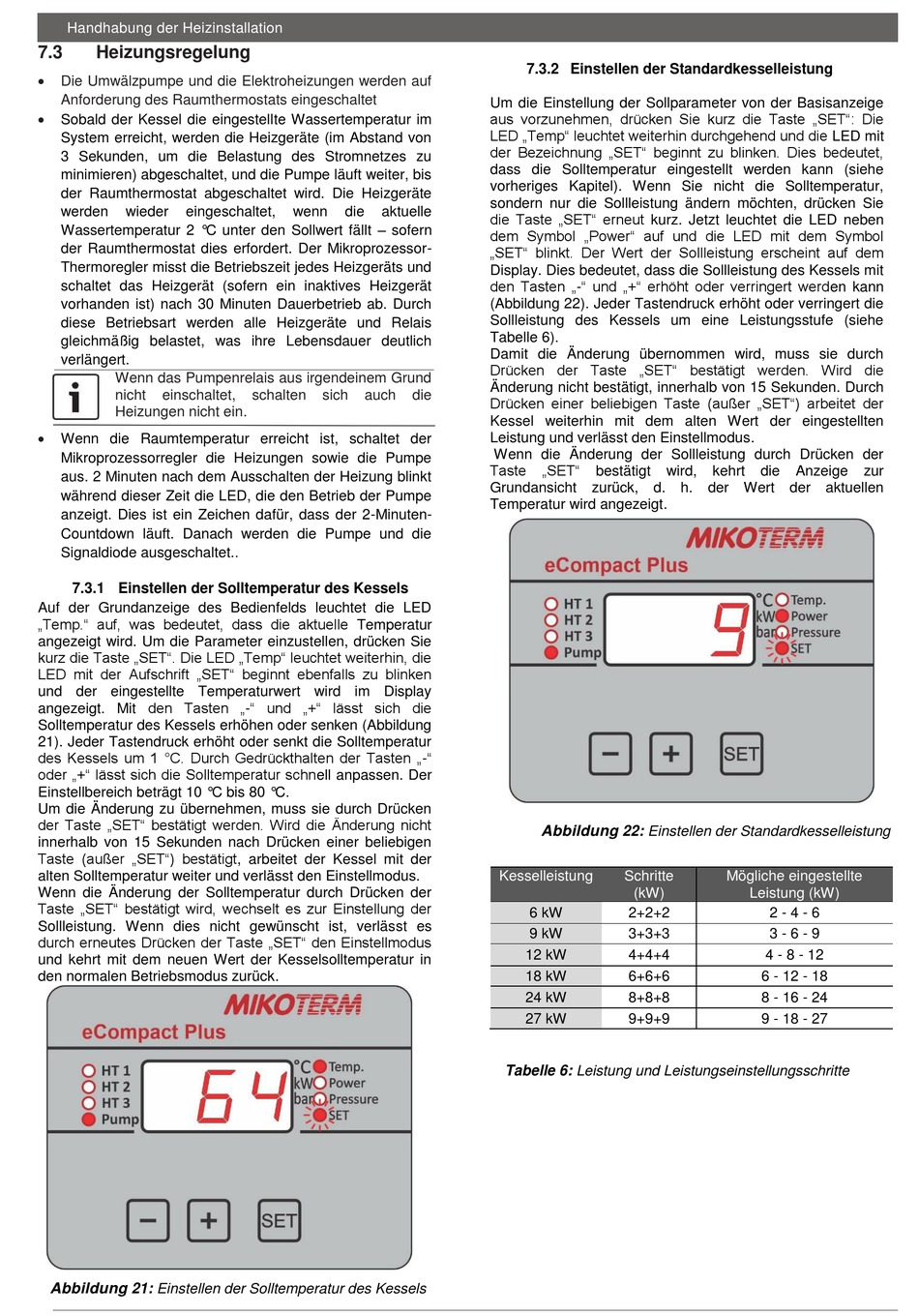

7.3

Heizungsregelung


Die Umwälzpumpe und die Elektroheizungen werden auf
Anforderung des Raumthermostats eingeschaltet

Sobald der Kessel die eingestellte Wassertemperatur im
System erreicht, werden die Heizgeräte (im Abstand von
3 Sekunden, um die Belastung des Stromnetzes zu
minimieren) abgeschaltet, und die Pumpe läuft weiter, bis
der Raumthermostat abgeschaltet wird. Die Heizgeräte
werden wieder eingeschaltet,
Wassertemperatur 2 °C unter den Sollwert fällt – sofern
der Raumthermostat dies erfordert. Der Mikroprozessor-
Thermoregler misst die Betriebszeit jedes Heizgeräts und
schaltet das Heizgerät (sofern ein inaktives Heizgerät
vorhanden ist) nach 30 Minuten Dauerbetrieb ab. Durch
diese Betriebsart werden alle Heizgeräte und Relais
gleichmäßig belastet, was ihre Lebensdauer deutlich
verlängert.
Wenn das Pumpenrelais aus irgendeinem Grund
nicht einschaltet,
Heizungen nicht ein.

Wenn die Raumtemperatur erreicht ist, schaltet der
Mikroprozessorregler die Heizungen sowie die Pumpe
aus. 2 Minuten nach dem Ausschalten der Heizung blinkt
während dieser Zeit die LED, die den Betrieb der Pumpe
anzeigt. Dies ist ein Zeichen dafür, dass der 2-Minuten-
Countdown läuft. Danach werden die Pumpe und die
Signaldiode ausgeschaltet..
7.3.1 Einstellen der Solltemperatur des Kessels
Auf der Grundanzeige des Bedienfelds leuchtet die LED
„Temp." auf, was bedeutet, dass die aktuelle Temperatur
angezeigt wird. Um die Parameter einzustellen, drücken Sie
kurz die Taste „SET". Die LED „Temp" leuchtet weiterhin, die
LED mit der Aufschrift „SET" beginnt ebenfalls zu blinken
und der eingestellte Temperaturwert wird im Display
angezeigt. Mit den Tasten „-" und „+" lässt sich die
Solltemperatur des Kessels erhöhen oder senken (Abbildung
21). Jeder Tastendruck erhöht oder senkt die Solltemperatur
des Kessels um 1 °C. Durch Gedrückthalten der Tasten „-"
oder „+" lässt sich die Solltemperatur schnell anpassen. Der
Einstellbereich beträgt 10 °C bis 80 °C.
Um die Änderung zu übernehmen, muss sie durch Drücken
der Taste „SET" bestätigt werden. Wird die Änderung nicht
innerhalb von 15 Sekunden nach Drücken einer beliebigen
Taste (außer „SET") bestätigt, arbeitet der Kessel mit der
alten Solltemperatur weiter und verlässt den Einstellmodus.
Wenn die Änderung der Solltemperatur durch Drücken der
Taste „SET" bestätigt wird, wechselt es zur Einstellung der
Sollleistung. Wenn dies nicht gewünscht ist, verlässt es
durch erneutes Drücken der Taste „SET" den Einstellmodus
und kehrt mit dem neuen Wert der Kesselsolltemperatur in
den normalen Betriebsmodus zurück.
Abbildung 21: Einstellen der Solltemperatur des Kessels
wenn die aktuelle
schalten sich auch die

7.3.2 Einstellen der Standardkesselleistung

Um die Einstellung der Sollparameter von der Basisanzeige
aus vorzunehmen, drücken Sie kurz die Taste „SET": Die
LED „Temp" leuchtet weiterhin durchgehend und die LED mit
der Bezeichnung „SET" beginnt zu blinken. Dies bedeutet,
dass die Solltemperatur eingestellt werden kann (siehe
vorheriges Kapitel). Wenn Sie nicht die Solltemperatur,
sondern nur die Sollleistung ändern möchten, drücken Sie
die Taste „SET" erneut kurz. Jetzt leuchtet die LED neben
dem Symbol „Power" auf und die LED mit dem Symbol
„SET" blinkt. Der Wert der Sollleistung erscheint auf dem
Display. Dies bedeutet, dass die Sollleistung des Kessels mit
den Tasten „-" und „+" erhöht oder verringert werden kann
(Abbildung 22). Jeder Tastendruck erhöht oder verringert die
Sollleistung des Kessels um eine Leistungsstufe (siehe
Tabelle 6).
Damit die Änderung übernommen wird, muss sie durch
Drücken der Taste „SET" bestätigt werden. Wird die
Änderung nicht bestätigt, innerhalb von 15 Sekunden. Durch
Drücken einer beliebigen Taste (außer „SET") arbeitet der
Kessel weiterhin mit dem alten Wert der eingestellten
Leistung und verlässt den Einstellmodus.
Wenn die Änderung der Sollleistung durch Drücken der
Taste „SET"
bestätigt
Grundansicht zurück, d. h. der Wert der aktuellen
Temperatur wird angezeigt.
Abbildung 22: Einstellen der Standardkesselleistung
Kesselleistung Schritte
(kW)
6 kW 2+2+2
9 kW 3+3+3
12 kW 4+4+4
18 kW 6+6+6
24 kW 8+8+8
27 kW 9+9+9
Tabelle 6: Leistung und Leistungseinstellungsschritte
wird, kehrt die Anzeige
Mögliche eingestellte
Leistung (kW)
2 - 4 - 6
3 - 6 - 9
4 - 8 - 12
6 - 12 - 18
8 - 16 - 24
9 - 18 - 27
zur
