Angaben über die Anlage
2.12.2 Komponenten eCompact Plus 18, 24, 27kW
1 IN Kesselrücklaufleitung
2 AUS Kesseldruckleitung
3 Wärmetauscher des Kessels
4 Elektrische Heizung, dreiphasig, im Y-Schaltkreis
angeschlossen
5 Ausdehnungsgefäß
6 Umwälzpumpe
7 Entlüftungsventil (an der Pumpe)
8 Sicherheitsventil (an der Pumpe)
9 Ablassventil (an der Pumpe)
10 Automatisches Entlüftungsventil auf der oberen Platte
des Kessels
11 Automatische Sicherungen mit Spannungsauslöser
12 Klemmen zum Anschluss des Raumthermostats

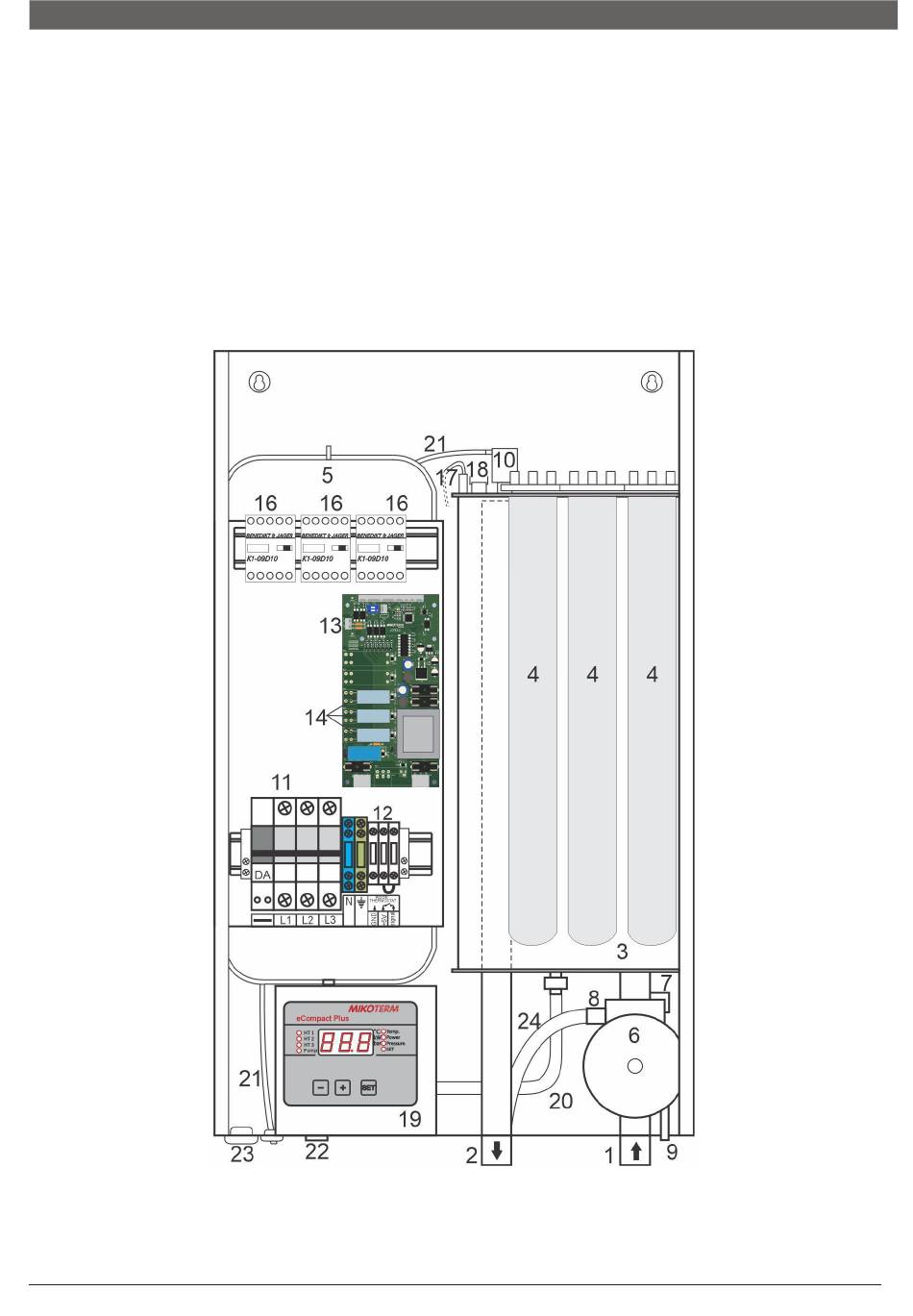

Abbildung 4: Komponenten des eCompact Plus 18kW, 24kW und 27kW Kessels
13 Mikroprozessorkarte LCTR3.2
14 Relais zum Einschalten des Schützes
15 Relaisschütz zum Einschalten der Heizung (18kW)
16 Schütz zum Einschalten der Heizung (24-27 kW)
17 Temperatursensor
18 Sicherheitsthermostat (ST), automatische Rückstellung
19 Bedienfeld mit LCI3.2-Schnittstelle
20 Flexibler Schlauch des Ausdehnungsgefäßes
21 Automatischer Entlüftungsventil-Ablassschlauch
22 Schalter zum Einschalten des Geräts (EIN/AUS)
23 Stromkabelverschraubung
24 Ablaufschlauch des Sicherheitsventils
