7.3.7 Šifre upozorenja i grešaka i grafički prikaz oblasti normalnog rada
A1 - WARNUNG: Der Druck im System (0,3 bar ≤ P < 0,5 bar) liegt nahe der unteren Grenze des zulässigen Drucks.
Maßnahme zur Beseitigung der Warnung: Bringen Sie das System auf den erforderlichen Druck (Pmin ≥ 0,5 bar).
E1 - FEHLER: Untergrenze (P < 0,3 bar) des zulässigen Drucks überschritten.
Abhilfe: System auf den erforderlichen Druck bringen (Pmin ≥ 0,5 bar).
LE (E8) - FEHLER: Die abwechselnde Anzeige dieser beiden Fehler bedeutet, dass der Druck in der Heizungsanlage unterhalb
des Messbereichs des Drucksensors liegt oder der Drucksensor defekt ist. Der Betrieb des Heizkessels ist blockiert.
Fehlerbehebung: Bringen Sie die Anlage auf den erforderlichen Druck (Pmin ≥ 0,5 bar). Wenn die Druckmessung weiterhin
nicht möglich ist, schalten Sie den Heizkessel ab und rufen Sie einen Servicetechniker.
A2 - WARNUNG: Systemdruck (2,4 bar ≤ P ≤ 2,7 bar) nahe der Obergrenze.
Maßnahme zum Aufheben der Warnung: Bringen Sie das System auf den erforderlichen Druck (Pmax < 2,4 bar).
E2 - FEHLER: Überschreitung der Obergrenze (P ≥ 2,7 bar) des zulässigen Drucks.
Abhilfe: Bringen Sie das System auf den erforderlichen Druck (Pmax < 2,4 bar).
HE (E8) - FEHLER: Die abwechselnde Anzeige dieser beiden Fehler bedeutet, dass der Druck in der Heizungsanlage über dem
Messbereich des Drucksensors liegt oder der Drucksensor defekt ist. Der Betrieb des Kessels ist blockiert.
Maßnahme zur Fehlerbehebung: Bringen Sie das System auf den erforderlichen Druck (Pmax < 2,4 bar). Wenn die
Druckmessung weiterhin nicht möglich ist, schalten Sie die Stromversorgung des Kessels ab und rufen Sie einen
Servicetechniker.

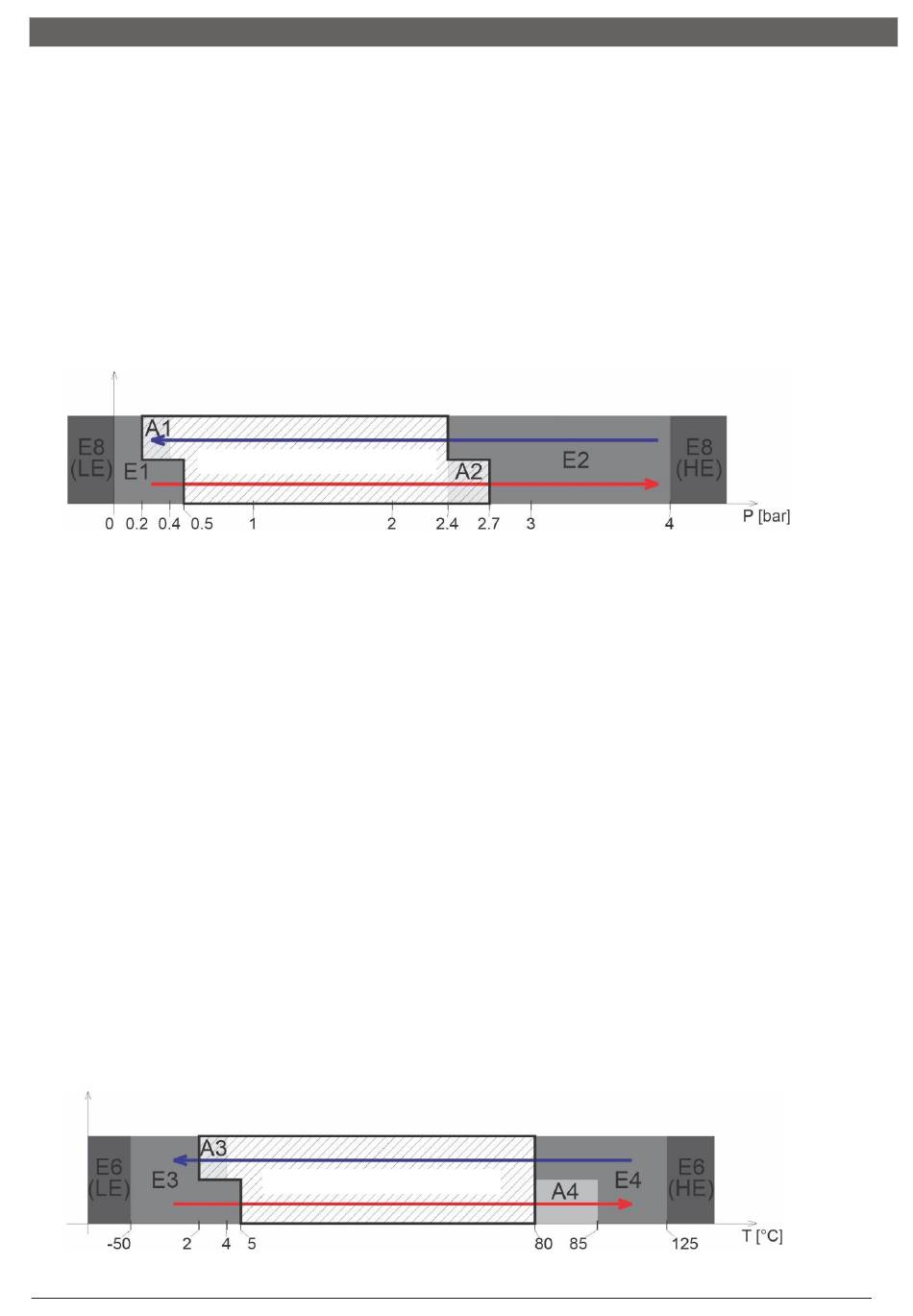

Grafische Darstellung des Bereichs Normalbetrieb und Sperrung des Kesselbetriebs durch Druck (1. Druck steigt → / 2. Druck sinkt ←)
A3 - WARNUNG: Die untere Grenze (T < 4 °C) der Heizsystemtemperatur, bis zu der der Betrieb zulässig ist, wird erreicht.
Der Kessel arbeitet weiterhin normal, es sollten jedoch Maßnahmen ergriffen werden, um ein Eintreten in den Arbeitsblock
zu verhindern.
Maßnahmen zur Beseitigung der Warnung: Überprüfen Sie die eingestellte Temperatur und Leistung, den Zustand des
Raumthermostats, die Richtigkeit des Relais/Schützes und der Heizung. Damit der Kessel diese Warnung nicht mehr
anzeigt, muss die Temperatur T ≥ 5 °C betragen.
FEHLER: Die untere Temperaturgrenze (T ≤ 2 °C) der Heizungsanlage, bis zu der der Betrieb zulässig ist, wurde
E3 -
überschritten. Der Kesselbetrieb ist blockiert.
Fehlerbehebung: Überprüfen Sie die eingestellte Temperatur und Leistung sowie die korrekte Funktion von Relais/Schütz
und Heizung und den Zustand des Raumthermostats. Damit der Kessel die Blockierung automatisch beendet, muss die
Temperatur auf T ≥ 5 °C ansteigen. Wenn alle Einstellungen normal sind, der Kessel aber nicht reagiert, schalten Sie die
Stromversorgung ab und rufen Sie einen Servicetechniker.
LE (E6) - FEHLER: Die abwechselnde Anzeige dieser beiden Fehler bedeutet, dass die Temperatur der Heizungsanlage unter -
50 °C liegt oder der Temperaturfühler kurzgeschlossen ist. Der Betrieb des Heizkessels ist blockiert.
Abhilfe: Schalten Sie den Heizkessel aus und rufen Sie einen Servicetechniker.
A4 - WARNUNG: Die Temperatur der Heizungsanlage liegt oberhalb des Regelbereichs (80 °C < T < 85 °C) – ein nicht normaler
Zustand. Der Betrieb der Heizung ist blockiert, und das Signal für die Umwälzpumpe leuchtet dauerhaft.
Maßnahme zur Beseitigung der Warnung: Überprüfen Sie die Funktion der Umwälzpumpe, ob die Ventile in der
Heizungsanlage geöffnet sind, sowie die Funktion des Relais/Schützes. Damit der Kessel diese Warnung nicht mehr
automatisch anzeigt, muss die Temperatur auf T < 80 °C gesenkt werden. Wenn die Pumpe läuft, die Ventile geöffnet sind
und der Kessel die Temperatur nicht senkt, schalten Sie den Kessel aus und rufen Sie den Servicetechniker.
E4 - FEHLER: Die Temperatur der Heizungsanlage beträgt T ≥ 85°C – was kein Normalzustand ist. Der Betrieb der Heizung ist
blockiert, und das Signal für die Umwälzpumpe liegt ständig an.
Maßnahme zur Beseitigung der Warnung: Überprüfen Sie die Funktionsfähigkeit der Umwälzpumpe, ob die Ventile im
Heizsystem geöffnet sind, sowie die Funktionsfähigkeit des Relais/Schützes. Damit der Kessel diesen Fehler automatisch
behebt, muss die Temperatur auf T < 80 °C gesenkt werden. Wenn die Pumpe funktioniert, die Ventile geöffnet sind und
der Kessel die Temperatur nicht senkt, schalten Sie den Kessel aus und rufen Sie den Servicetechniker.
HE (E6) - FEHLER: Die abwechselnde Anzeige dieser beiden Fehler bedeutet, dass die Temperatur der Heizungsanlage T ≥ 125
°C beträgt oder der Temperaturfühler defekt ist. Der Betrieb des Heizkessels ist blockiert.
Abhilfe: Schalten Sie den Heizkessel aus und rufen Sie einen Servicetechniker.
Grafische Darstellung des Bereichs des Normalbetriebs und der temperaturbedingten Betriebssperre (1. Temperatur steigt → / 2.
Temperatur sinkt)
NORMALER ARBEITSBEREICH
NORMALER ARBEITSBEREICH
Signale und Chiffren der Warnungen und Fehler
