7.2.3 Parameterübersicht
Wie bereits erwähnt, wird die aktuelle Temperatur ständig
auf der Grundanzeige des Geräts angezeigt, was durch die
leuchtende LED neben der Aufschrift „Temp" angezeigt wird.
Die Anzeige anderer Parameter erfolgt über die Tasten „-"
und „+", während die Status-LEDs anzeigen, welcher
Parameter angezeigt wird.
7.2.3.1 Übersicht der eingestellten
Temperaturen
Um die eingestellte Temperatur abzurufen, ist der kürzeste
Weg von der Grundanzeige aus ein kurzes Drücken der
Taste „-", woraufhin deren Wert im Display angezeigt wird,
was durch 2 gleichzeitig eingeschaltete und dauerhaft
leuchtende Statusdioden signalisiert wird: LED „Temp" und
LED „SET" (Abbildung 17):

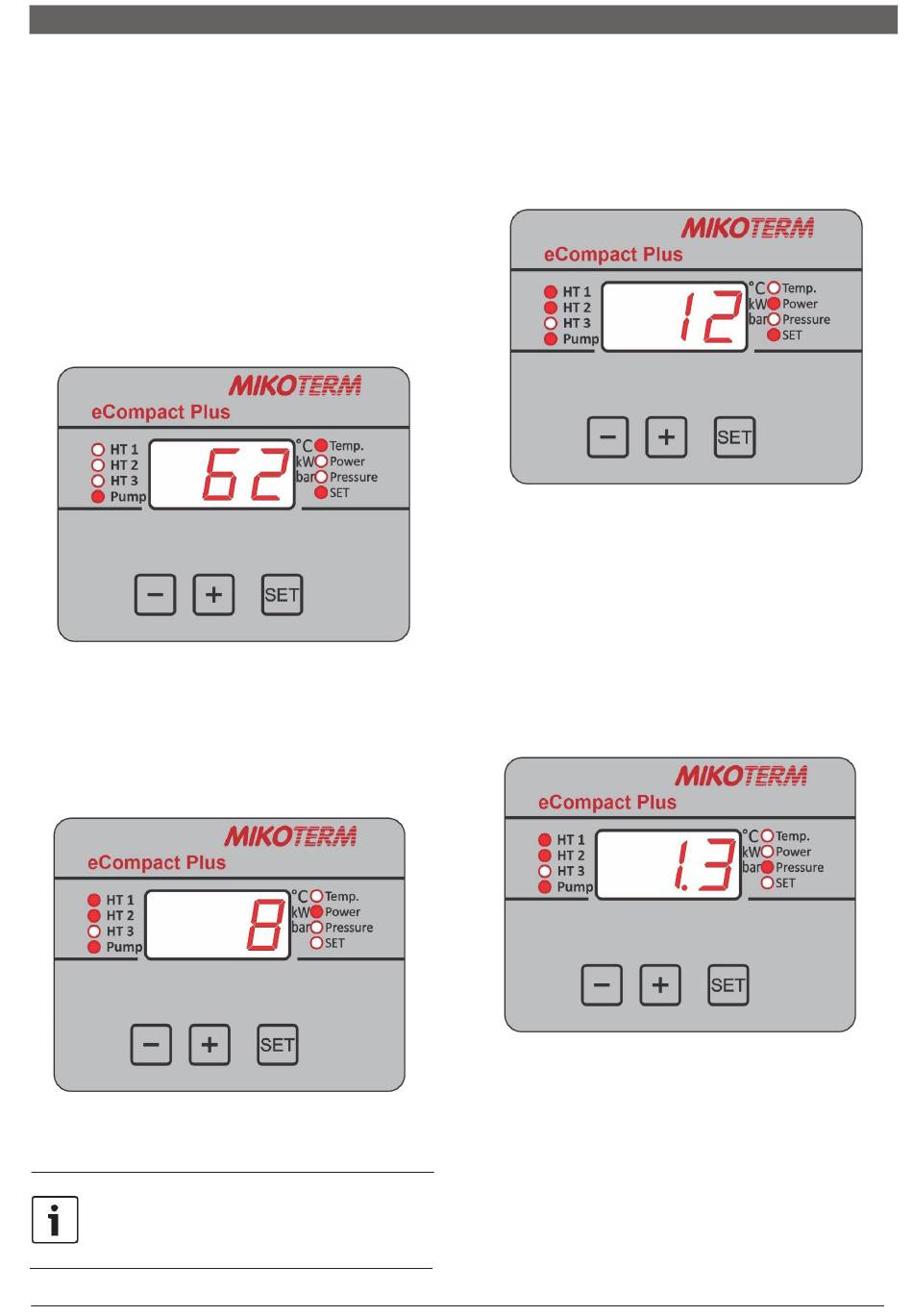

Abbildung 17: Übersicht der eingestellten Temperaturen
7.2.3.2 Übersicht der aktuellen Kesselleistung
Um die aktuelle Kesselleistung anzuzeigen, drücken Sie von
der Grundanzeige aus am schnellsten zweimal die Taste „-".
Der aktuelle Wert der Kesselleistung wird im Display
angezeigt, erkennbar an der dauerhaft leuchtenden Status-
LED „Power" (Abbildung 18):
Abbildung 18: Übersicht der aktuellen Kesselleistung
(Beispiel Kessel mit einer Nennleistung von 12kW, der
aktuell mit einer Leistung von 8kW
arbeitet)Temperaturen
Die Status-LEDs auf der linken Seite zeigen immer
den aktuellen Zustand von Heizung und Pumpe
an, egal ob
Grundansicht, der Parameterübersicht oder der
.
Einstellung befindet
sich die Oberfläche in
7.2.3.3
Um die eingestellte Leistung des Kessels anzuzeigen, kann
man von der Grundanzeige aus darauf zugreifen, indem man
3-mal die Taste „-" oder 2-mal die Taste „+" drückt, woraufhin
der Wert auf dem Display angezeigt wird, was durch die 2
Statusdioden angezeigt wird, die gleichzeitig eingeschaltet
sind und dauerhaft leuchten: LED „Power" und LED „SET"
(Abbildung 19):
Abbildung 19: Übersicht über die eingestellte Kesselleistung
(z. B. ein Kessel mit einer Nennleistung von 12 kW, der eine
eingestellte Leistung von 12 kW hat und aktuell mit einer
Leistung von 8 kW arbeitet – was durch die Statusdioden HT1
und HT2 auf der linken Seite des Displays angezeigt wird)
7.2.3.4
Um den aktuellen Druckwert anzuzeigen, gelangen Sie am
schnellsten durch einmaliges kurzes Drücken der Taste „+"
oder viermaliges kurzes Drücken der Taste „-" zur
Grundanzeige. Anschließend wird der aktuelle Druck im
System auf dem Display angezeigt, was durch die dauerhaft
leuchtende Statusdiode „Druck" signalisiert wird (Abbildung
20):
Abbildung 20: Übersicht Aktuelle Druckwerte im System
15 Sekunden nach dem letzten Tastendruck kehrt die
Anzeige automatisch zur Grundanzeige zurück.
Während der Parameterprüfung zeigen die Statusdioden
rechts durch Dauerlicht an, welcher Parameter im Display
angezeigt wird. Beim Einstellen der Parameterwerte (Kapitel
7.3) blinkt die Status-LED „SET". Dies ist ein deutlicher
Unterschied zwischen der Anzeige während der Prüfung und
der
der Anzeige
ansonsten identisch sein kann.
Handhabung der Heizinstallation
Übersicht Kesselsollleistung
Übersicht der aktuellen Druckwerte
während der Parametereinstellung, die
