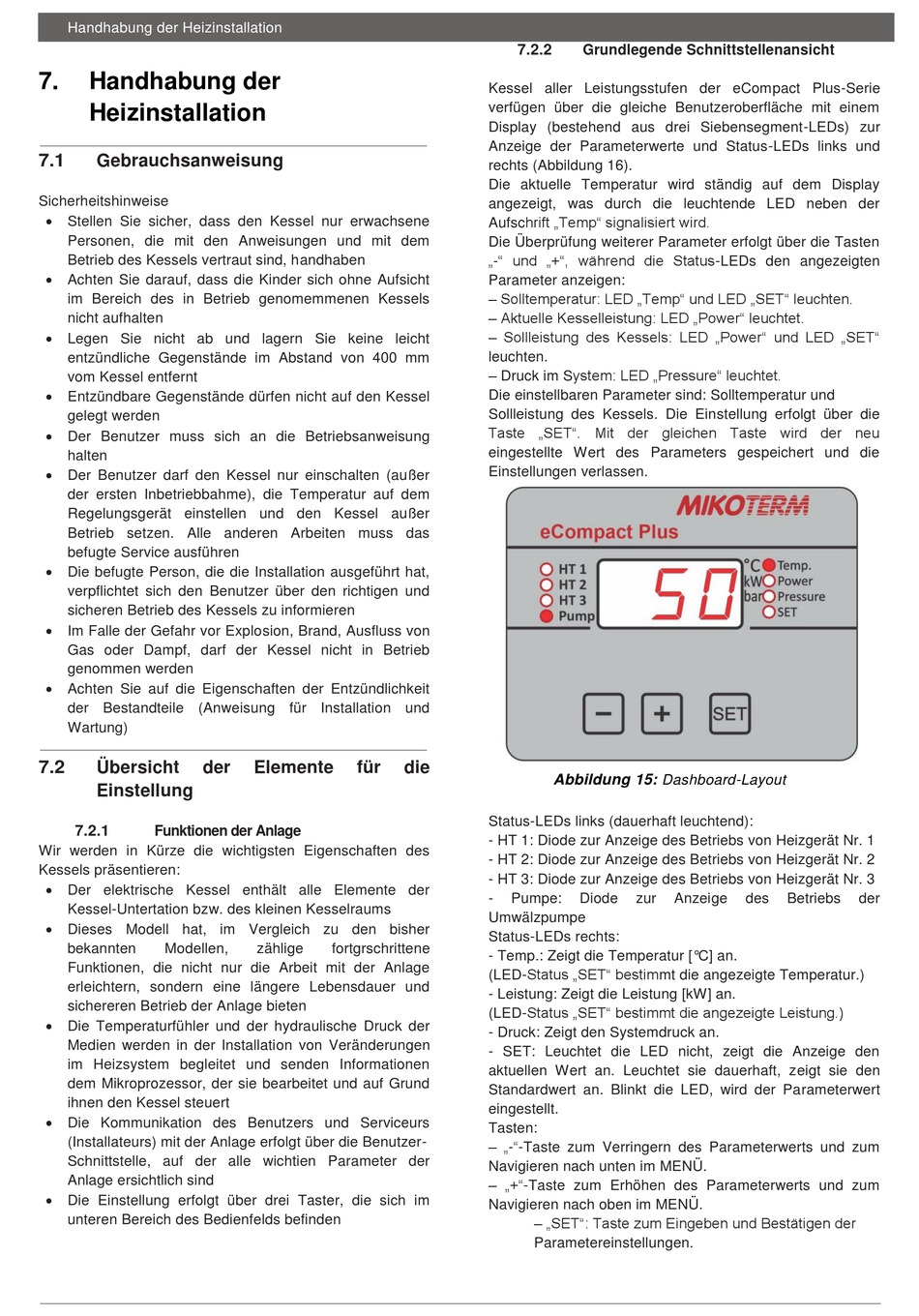

Handhabung der Heizinstallation

7. Handhabung der
Heizinstallation
7.1 Gebrauchsanweisung
Sicherheitshinweise
 Stellen Sie sicher, dass den Kessel nur erwachsene
Personen, die mit den Anweisungen und mit dem
Betrieb des Kessels vertraut sind, handhaben
 Achten Sie darauf, dass die Kinder sich ohne Aufsicht
im Bereich des in Betrieb genomemmenen Kessels
nicht aufhalten
 Legen Sie nicht ab und lagern Sie keine leicht
entzündliche Gegenstände im Abstand von 400 mm
vom Kessel entfernt
 Entzündbare Gegenstände dürfen nicht auf den Kessel
gelegt werden
 Der Benutzer muss sich an die Betriebsanweisung
halten
 Der Benutzer darf den Kessel nur einschalten (außer
der ersten Inbetriebbahme), die Temperatur auf dem
Regelungsgerät einstellen und den Kessel außer
Betrieb setzen. Alle anderen Arbeiten muss das
befugte Service ausführen
 Die befugte Person, die die Installation ausgeführt hat,
verpflichtet sich den Benutzer über den richtigen und
sicheren Betrieb des Kessels zu informieren
 Im Falle der Gefahr vor Explosion, Brand, Ausfluss von
Gas oder Dampf, darf der Kessel nicht in Betrieb
genommen werden
 Achten Sie auf die Eigenschaften der Entzündlichkeit
der Bestandteile (Anweisung für Installation und
Wartung)
7.2 Übersicht der
Einstellung
7.2.1

Funktionen der Anlage

Wir werden in Kürze die wichtigsten Eigenschaften des
Kessels präsentieren:
 Der elektrische Kessel enthält alle Elemente der
Kessel-Untertation bzw. des kleinen Kesselraums
 Dieses Modell hat, im Vergleich zu den bisher
bekannten Modellen,
Funktionen, die nicht nur die Arbeit mit der Anlage
erleichtern, sondern eine längere Lebensdauer und
sichereren Betrieb der Anlage bieten
 Die Temperaturfühler und der hydraulische Druck der
Medien werden in der Installation von Veränderungen
im Heizsystem begleitet und senden Informationen
dem Mikroprozessor, der sie bearbeitet und auf Grund
ihnen den Kessel steuert
 Die Kommunikation des Benutzers und Serviceurs
(Installateurs) mit der Anlage erfolgt über die Benutzer-
Schnittstelle, auf der alle wichtien Parameter der
Anlage ersichtlich sind
 Die Einstellung erfolgt über drei Taster, die sich im
unteren Bereich des Bedienfelds befinden
Elemente für die
zählige fortgrschrittene
7.2.2

Grundlegende Schnittstellenansicht

Kessel aller Leistungsstufen der eCompact Plus-Serie
verfügen über die gleiche Benutzeroberfläche mit einem
Display (bestehend aus drei Siebensegment-LEDs) zur
Anzeige der Parameterwerte und Status-LEDs links und
rechts (Abbildung 16).
Die aktuelle Temperatur wird ständig auf dem Display
angezeigt, was durch die leuchtende LED neben der
Aufschrift „Temp" signalisiert wird.
Die Überprüfung weiterer Parameter erfolgt über die Tasten
„-" und „+", während die Status-LEDs den angezeigten
Parameter anzeigen:
– Solltemperatur: LED „Temp" und LED „SET" leuchten.
– Aktuelle Kesselleistung: LED „Power" leuchtet.
– Sollleistung des Kessels: LED „Power" und LED „SET"
leuchten.
– Druck im System: LED „Pressure" leuchtet.
Die einstellbaren Parameter sind: Solltemperatur und
Sollleistung des Kessels. Die Einstellung erfolgt über die
Taste „SET". Mit der gleichen Taste wird der neu
eingestellte Wert des Parameters gespeichert und die
Einstellungen verlassen.
Abbildung 15: Dashboard-Layout
Status-LEDs links (dauerhaft leuchtend):
- HT 1: Diode zur Anzeige des Betriebs von Heizgerät Nr. 1
- HT 2: Diode zur Anzeige des Betriebs von Heizgerät Nr. 2
- HT 3: Diode zur Anzeige des Betriebs von Heizgerät Nr. 3
- Pumpe: Diode zur
Umwälzpumpe
Status-LEDs rechts:
- Temp.: Zeigt die Temperatur [°C] an.
(LED-Status „SET" bestimmt die angezeigte Temperatur.)
- Leistung: Zeigt die Leistung [kW] an.
(LED-Status „SET" bestimmt die angezeigte Leistung.)
- Druck: Zeigt den Systemdruck an.
- SET: Leuchtet die LED nicht, zeigt die Anzeige den
aktuellen Wert an. Leuchtet sie dauerhaft, zeigt sie den
Standardwert an. Blinkt die LED, wird der Parameterwert
eingestellt.
Tasten:
– „-"-Taste zum Verringern des Parameterwerts und zum
Navigieren nach unten im MENÜ.
– „+"-Taste zum Erhöhen des Parameterwerts und zum
Navigieren nach oben im MENÜ.
– „SET": Taste zum Eingeben und Bestätigen der
Parametereinstellungen.
