Installation
4.3 Demontage der vorderen Hülle des
Kessels
Die Hülle des Kessles kann zur einfachen Bedienung und
Installation beseitigt werden.
 Schrauben Sie 3 Schrauben am oberen Deckel ab.
 Schrauben Sie 3 Schrauben am unteren Deckel ab.
 Durch leichten Ziehen zu sich demontieren Sie die
vordere Hülle des Kessels.

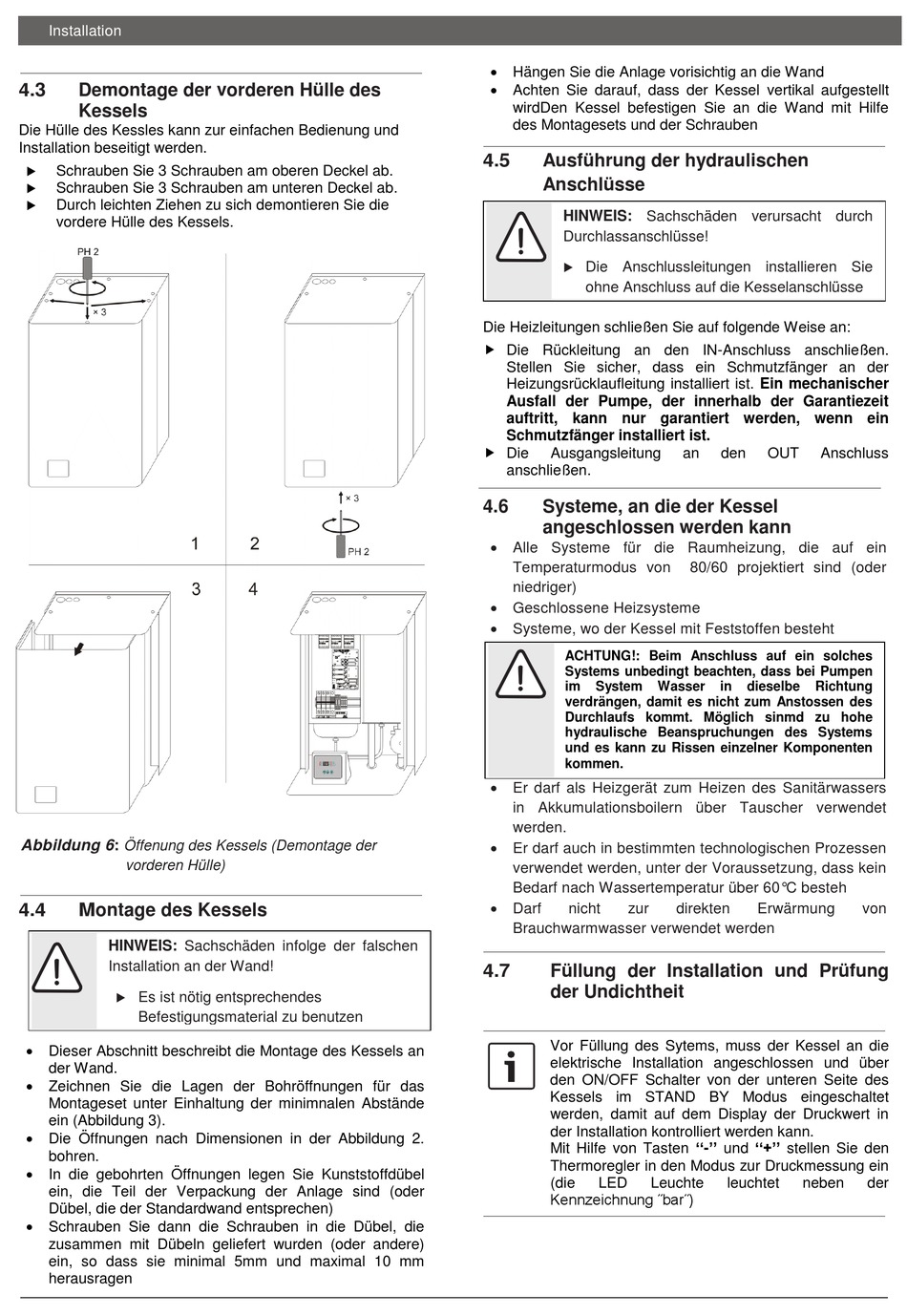

Abbildung 6: Öffenung des Kessels (Demontage der
vorderen Hülle)
4.4

Montage des Kessels

HINWEIS: Sachschäden infolge der falschen
Installation an der Wand!
 Es ist nötig entsprechendes
Befestigungsmaterial zu benutzen
 Dieser Abschnitt beschreibt die Montage des Kessels an
der Wand.
 Zeichnen Sie die Lagen der Bohröffnungen für das
Montageset unter Einhaltung der minimnalen Abstände
ein (Abbildung 3).
 Die Öffnungen nach Dimensionen in der Abbildung 2.
bohren.
 In die gebohrten Öffnungen legen Sie Kunststoffdübel
ein, die Teil der Verpackung der Anlage sind (oder
Dübel, die der Standardwand entsprechen)
 Schrauben Sie dann die Schrauben in die Dübel, die
zusammen mit Dübeln geliefert wurden (oder andere)
ein, so dass sie minimal 5mm und maximal 10 mm
herausragen
 Hängen Sie die Anlage vorisichtig an die Wand
 Achten Sie darauf, dass der Kessel vertikal aufgestellt
wirdDen Kessel befestigen Sie an die Wand mit Hilfe
des Montagesets und der Schrauben
4.5 Ausführung der hydraulischen
Anschlüsse
HINWEIS: Sachschäden verursacht durch
Durchlassanschlüsse!
 Die Anschlussleitungen installieren Sie
ohne Anschluss auf die Kesselanschlüsse
Die Heizleitungen schließen Sie auf folgende Weise an:
 Die Rückleitung an den IN-Anschluss anschließen.
Stellen Sie sicher, dass ein Schmutzfänger an der
Heizungsrücklaufleitung installiert ist. Ein mechanischer
Ausfall der Pumpe, der innerhalb der Garantiezeit
auftritt, kann nur garantiert werden, wenn ein
Schmutzfänger installiert ist.
 Die
Ausgangsleitung
anschließen.
4.6 Systeme, an die der Kessel
angeschlossen werden kann
 Alle Systeme für die Raumheizung, die auf ein
Temperaturmodus von
niedriger)
 Geschlossene Heizsysteme
 Systeme, wo der Kessel mit Feststoffen besteht
ACHTUNG!: Beim Anschluss auf ein solches
Systems unbedingt beachten, dass bei Pumpen
im System
verdrängen, damit es nicht zum Anstossen des
Durchlaufs kommt. Möglich sinmd zu hohe
hydraulische Beanspruchungen des Systems
und es kann zu Rissen einzelner Komponenten
kommen.
 Er darf als Heizgerät zum Heizen des Sanitärwassers
in Akkumulationsboilern über Tauscher verwendet
werden.
 Er darf auch in bestimmten technologischen Prozessen
verwendet werden, unter der Voraussetzung, dass kein
Bedarf nach Wassertemperatur über 60°C besteh
 Darf
nicht zur
Brauchwarmwasser verwendet werden
4.7 Füllung der Installation und Prüfung
der Undichtheit
Vor Füllung des Sytems, muss der Kessel an die
elektrische Installation angeschlossen und über
den ON/OFF Schalter von der unteren Seite des
Kessels im STAND BY Modus eingeschaltet
werden, damit auf dem Display der Druckwert in
der Installation kontrolliert werden kann.
Mit Hilfe von Tasten ''-'' und ''+'' stellen Sie den
Thermoregler in den Modus zur Druckmessung ein
(die LED Leuchte
Kennzeichnung ˝bar˝)
an den OUT Anschluss
80/60 projektiert sind (oder
Wasser in dieselbe Richtung
direkten Erwärmung
leuchtet neben
von
der
