GREISINGER GRHU - 1R Bedienungsanleitung

Bedienungsanleitung für Feuchte-Meßumformer
GRHU - 1R / 1K / 2K
Technische Daten:
Meßbereich:
Ausgangssignal:
Sensor:
Genauigkeit:
(bei Nenntemperatur)
Linearität:
Hysterese:
Hilfsenergie:
Verpolungsschutz:
Zulässige Bürde:
Zulässige Last:
Arbeitstemperatur:
Nenntemperatur:
Lagertemperatur:
Relative Luftfeuchtigkeit:
Gehäuse:
Einbaulage:
Sondenrohr:
elektrischer Anschluß:
Befestigung:
Befestigungsabstand:

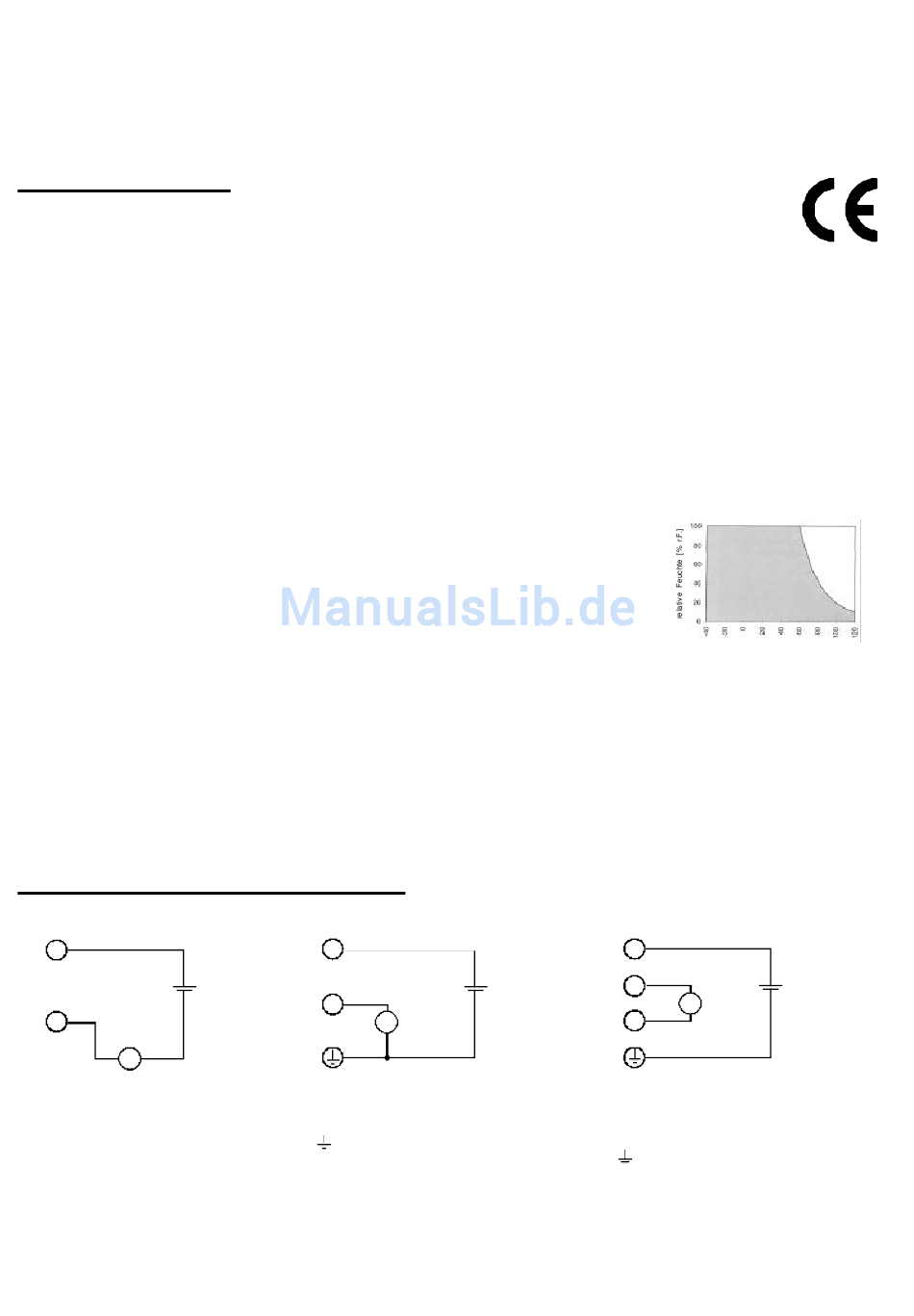

Anschlußbelegung Winkelstecker:
2-Leiter-Anschluß (4-20mA)
1
Uv
2
A
1 = Versorgungsspannung +Uv
2 = GND / Signal
siehe Typenschild
Standard: 0 - 100 % r.F. (empf. Einsatzbereich: 30 - 80 % r.F.)
Hochfeuchte: 0 - 100 % r.F. (empf. Einsatzbereich: 11 - 90 % r.F.)
siehe Typenschild
Kapazitiver Dünnfilm Sensor (nicht für staubige und aggressive Medien)
Standard: ±2 % r.F. (von 30 bis 80 % r.F.)
Hochfeuchte: ±2 % r.F. (von 11 bis 90 % r.F.)
Standard ±1.5 % r.F. (von 30 bis 80 % r.F.)
Hochfeuchte: ±1.0 % r.F. (von 11 bis 90 % r.F.)
+Uv = 12 - 30 V DC (Bei 0-10V: +Uv = 18 - 30 V DC)
50V dauernd
4-20 mA: RA < (Uv - 12V) / 0.02A
0-1(10)V: RA > 3000 Ohm
Elektronik: 0 bis 70°C
Sensoren: 0 bis 70°C (Standard-Sensor)
-30 bis 120°C (mit OPTION Hochtemperatur)
25°C
-20 bis +85°C
0 bis 100 % r.F. (nicht betauend)
ABS (IP65)
Sondenrohr senkrecht nach unten, ±90° Winkelabweichung
Aluminium, Ø 14 mm, eloxiert,
mit abschraubbarem Bronzefilter 80-160 µm (bei Ausf. -HO: mit Kunststoff-Schutzkappe)
über Winkelstecker nach DIN 43650 (IP65) für Kabel bis 1,5mm
Entweder über Einschraubgewinde oder über Befestigungsbohrungen im Gehäuse (nach
Abnahme des Deckels zugänglich).
50 x 70mm, max. 4mm Schaftdurchmesser der Befestigungsschrauben.
3-Leiter-Anschluß (Spannung)
3
1
V
1 = Signal +
3 = Versorgungsspannung +Uv
= Versorgungsspannung -Uv
Signal -
(und Hochfeuchte)
4-Leiter-Anschluß (Spannung)
3
1
Uv
2
1 = Signal +
2 = Signal -
3 = Versorgungsspannung +Uv
= Versorgungsspannung -Uv
T19.0.1X.6B-07 Blatt 1 von 2
Arbeitsbereich Feuchtesensor:
Temperatur [°C]
2
Uv
V
