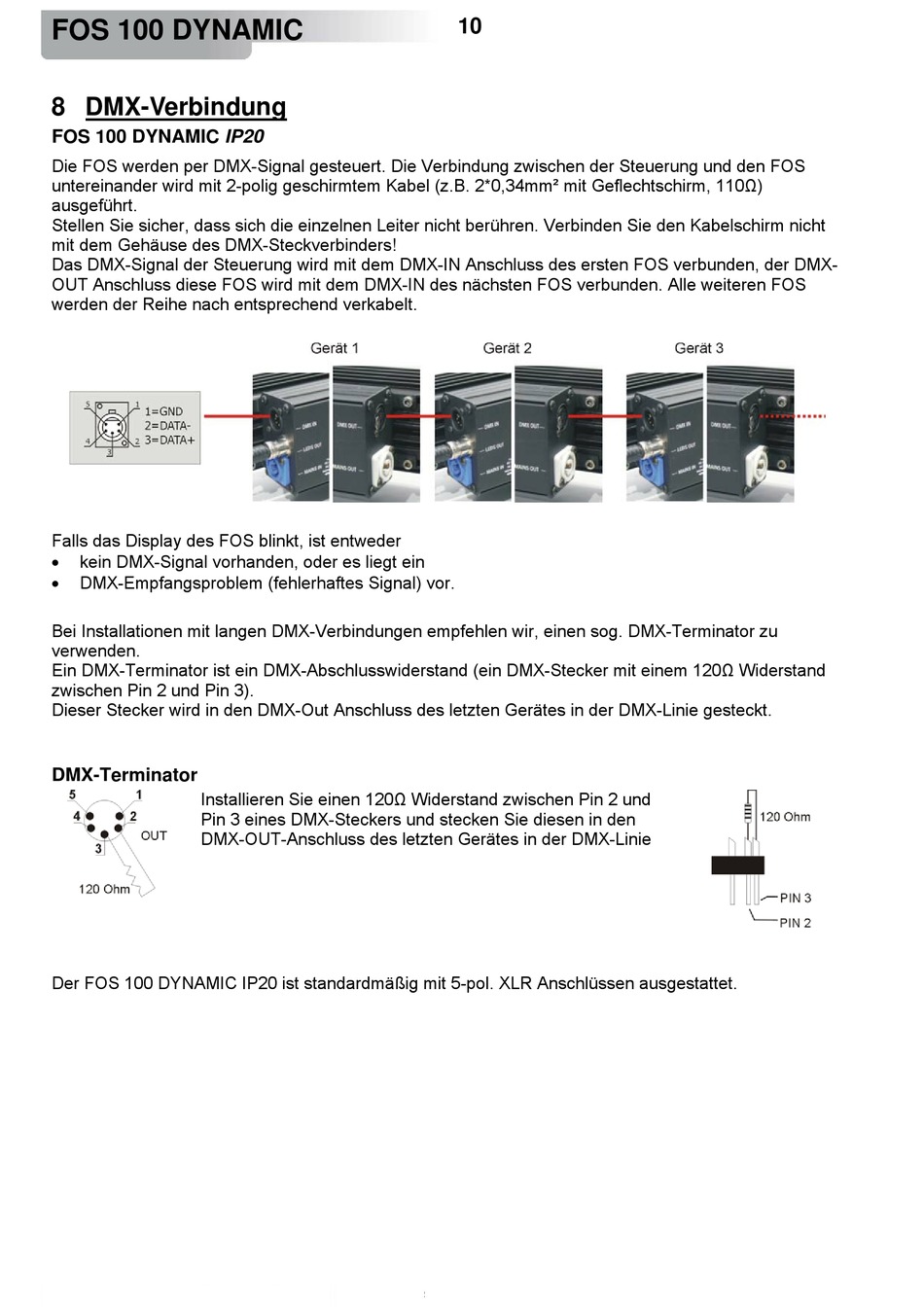

8 DMX-Verbindung
FOS 100 DYNAMIC IP20
Die FOS werden per DMX-Signal gesteuert. Die Verbindung zwischen der Steuerung und den FOS
untereinander wird mit 2-polig geschirmtem Kabel (z.B. 2*0,34mm² mit Geflechtschirm, 110Ω)
ausgeführt.
Stellen Sie sicher, dass sich die einzelnen Leiter nicht berühren. Verbinden Sie den Kabelschirm nicht
mit dem Gehäuse des DMX-Steckverbinders!
Das DMX-Signal der Steuerung wird mit dem DMX-IN Anschluss des ersten FOS verbunden, der DMX-
OUT Anschluss diese FOS wird mit dem DMX-IN des nächsten FOS verbunden. Alle weiteren FOS
werden der Reihe nach entsprechend verkabelt.
Falls das Display des FOS blinkt, ist entweder
kein DMX-Signal vorhanden, oder es liegt ein
DMX-Empfangsproblem (fehlerhaftes Signal) vor.
Bei Installationen mit langen DMX-Verbindungen empfehlen wir, einen sog. DMX-Terminator zu
verwenden.
Ein DMX-Terminator ist ein DMX-Abschlusswiderstand (ein DMX-Stecker mit einem 120Ω Widerstand
zwischen Pin 2 und Pin 3).
Dieser Stecker wird in den DMX-Out Anschluss des letzten Gerätes in der DMX-Linie gesteckt.
DMX-Terminator
Installieren Sie einen 120Ω Widerstand zwischen Pin 2 und
Pin 3 eines DMX-Steckers und stecken Sie diesen in den
DMX-OUT-Anschluss des letzten Gerätes in der DMX-Linie
Der FOS 100 DYNAMIC IP20 ist standardmäßig mit 5-pol. XLR Anschlüssen ausgestattet.
