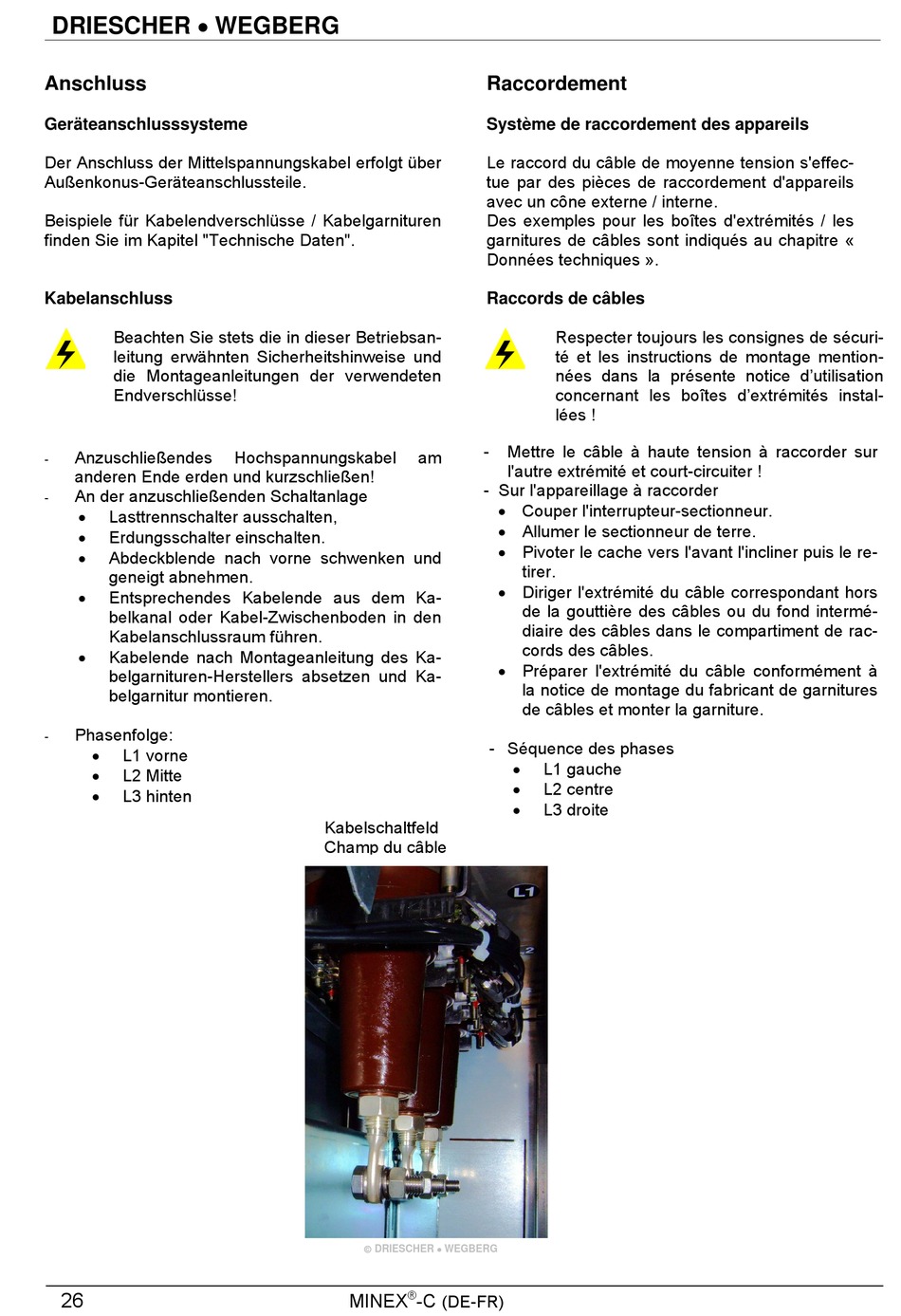

Anschluss

Geräteanschlusssysteme
Der Anschluss der Mittelspannungskabel erfolgt über
Außenkonus-Geräteanschlussteile.
Beispiele für Kabelendverschlüsse / Kabelgarnituren
finden Sie im Kapitel "Technische Daten".
Kabelanschluss
Beachten Sie stets die in dieser Betriebsan-
leitung erwähnten Sicherheitshinweise und
die Montageanleitungen der verwendeten
Endverschlüsse!
Anzuschließendes
-
anderen Ende erden und kurzschließen!
An der anzuschließenden Schaltanlage
-

Lasttrennschalter ausschalten,

Erdungsschalter einschalten.

Abdeckblende nach vorne schwenken und
geneigt abnehmen.

Entsprechendes Kabelende aus dem Ka-
belkanal oder Kabel-Zwischenboden in den
Kabelanschlussraum führen.

Kabelende nach Montageanleitung des Ka-
belgarnituren-Herstellers absetzen und Ka-
belgarnitur montieren.
Phasenfolge:
-

L1 vorne

L2 Mitte

L3 hinten
26
Hochspannungskabel
Kabelschaltfeld
Champ du câble
 DRIESCHER  WEGBERG
MINEX

Raccordement

Système de raccordement des appareils
Le raccord du câble de moyenne tension s'effec-
tue par des pièces de raccordement d'appareils
avec un cône externe / interne.
Des exemples pour les boîtes d'extrémités / les
garnitures de câbles sont indiqués au chapitre «
Données techniques ».
Raccords de câbles
Respecter toujours les consignes de sécuri-
té et les instructions de montage mention-
nées dans la présente notice d'utilisation
concernant les boîtes d'extrémités instal-
lées !
- Mettre le câble à haute tension à raccorder sur
am
l'autre extrémité et court-circuiter !
- Sur l'appareillage à raccorder
 Couper l'interrupteur-sectionneur.
 Allumer le sectionneur de terre.
 Pivoter le cache vers l'avant l'incliner puis le re-
tirer.
 Diriger l'extrémité du câble correspondant hors
de la gouttière des câbles ou du fond intermé-
diaire des câbles dans le compartiment de rac-
cords des câbles.
 Préparer l'extrémité du câble conformément à
la notice de montage du fabricant de garnitures
de câbles et monter la garniture.
- Séquence des phases

L1 gauche

L2 centre

L3 droite
®
-C
