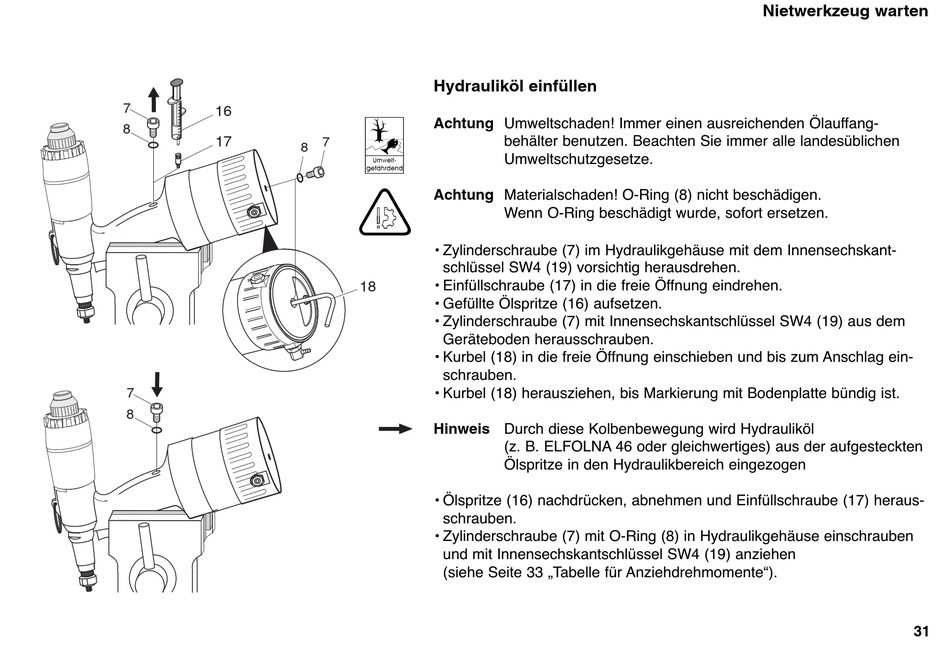

Hydrauliköl einfüllen
P
Achtung Umweltschaden! Immer einen ausreichenden Ölauffang-
7
E
Achtung Materialschaden! O-Ring (8) nicht beschädigen.
• Zylinderschraube (7) im Hydraulikgehäuse mit dem Innensechskant-
schlüssel SW4 (19) vorsichtig herausdrehen.
• Einfüllschraube (17) in die freie Öffnung eindrehen.
18
• Gefüllte Ölspritze (16) aufsetzen.
• Zylinderschraube (7) mit Innensechskantschlüssel SW4 (19) aus dem
Geräteboden herausschrauben.
• Kurbel (18) in die freie Öffnung einschieben und bis zum Anschlag ein-
schrauben.
• Kurbel (18) herausziehen, bis Markierung mit Bodenplatte bündig ist.
Hinweis Durch diese Kolbenbewegung wird Hydrauliköl
• Ölspritze (16) nachdrücken, abnehmen und Einfüllschraube (17) heraus-
schrauben.
• Zylinderschraube (7) mit O-Ring (8) in Hydraulikgehäuse einschrauben
und mit Innensechskantschlüssel SW4 (19) anziehen
(siehe Seite 33 „Tabelle für Anziehdrehmomente").
behälter benutzen. Beachten Sie immer alle landesüblichen
Umweltschutzgesetze.
Wenn O-Ring beschädigt wurde, sofort ersetzen.
(z. B. ELFOLNA 46 oder gleichwertiges) aus der aufgesteckten
Ölspritze in den Hydraulikbereich eingezogen
Nietwerkzeug warten
