WARTUNG
ABB 29H ABB 29I
FORTSETZUNGEN

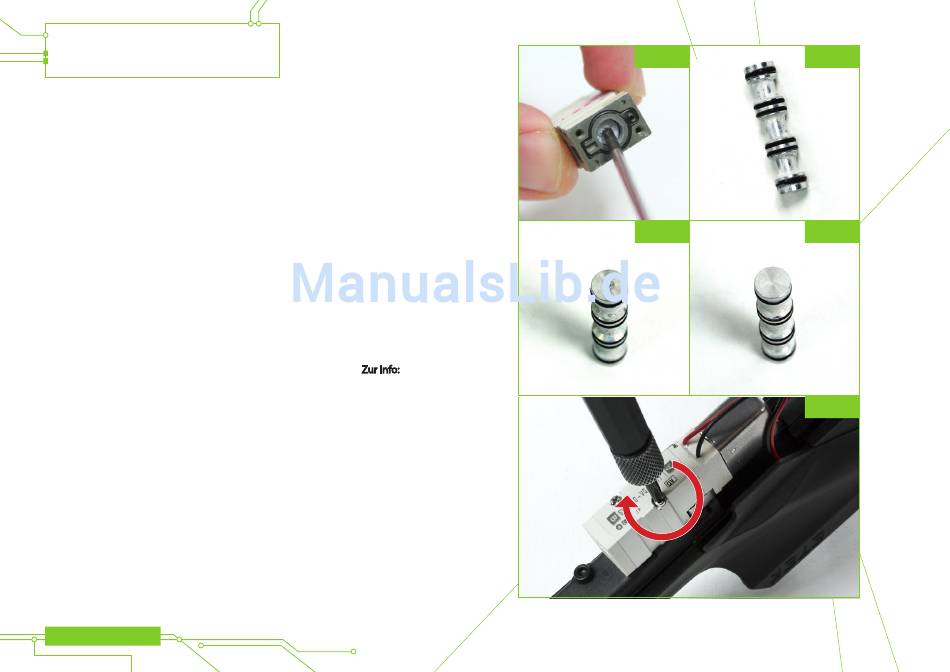

Hebel vorsichtig die zwei Solenoid Retainer Clips vom Solenoid (siehe Abbildung 29G).
Dies erlaubt Dir das Solenoid zu öffnen um Zugang zum Spool Valve zu bekommen.
Du kannst nun mit einer kleinen Spitzzange den Spool Shaft aus dem Hauptsegment des
Solenoid ziehen (siehe Abbildung 29H). Wenn Du den Spool Shaft herausziehst zeigt die
flache Seite zu Dir. Wenn Du mit der Spitzzange keinen Erfolg hattest, kannst Du auch die
vordere Kappe des Solenoids entfernen um den Spool Shaft vorsichtig rausdrücken zu
ABB 29J ABB 29K
können.
Reinige den Spool Shaft gründlich und überprüfe ob alle O-Ringe frei von Dreck oder
Staub sind (siehe Abbildung 29I). Fette alle O-Ringe mit Eclipse Grease und installiere
den Spool Shaft mit der konkaven Seite (mit dem Loch) voran im Solenoid Body. Die
Abbildung 29J zeigt Dir die konkave und Abbildung 29J die flache Seite.
Das Solenoid Manifold muss als erstes am ETEK5 Body angebracht werden bevor Du das
Solenoid anbringen kannst.
Setz die zwei Solenoid Retaining Clips wieder auf die Seiten des Solenoid Body. Schraube
nun das Solenoid in der korrekten Position auf das Solenoid Manifold. Zur Info: Die Seite
mit dem metallenen (silbernen) Gehäuse muss wie in Abbildung 29L zur Vorderseite des
Markierers zeigen.
ABB 29L
Du hast nun das komplette ETEK5 Solenoid gewartet.
