WARTUNG
FORTSETZUNG

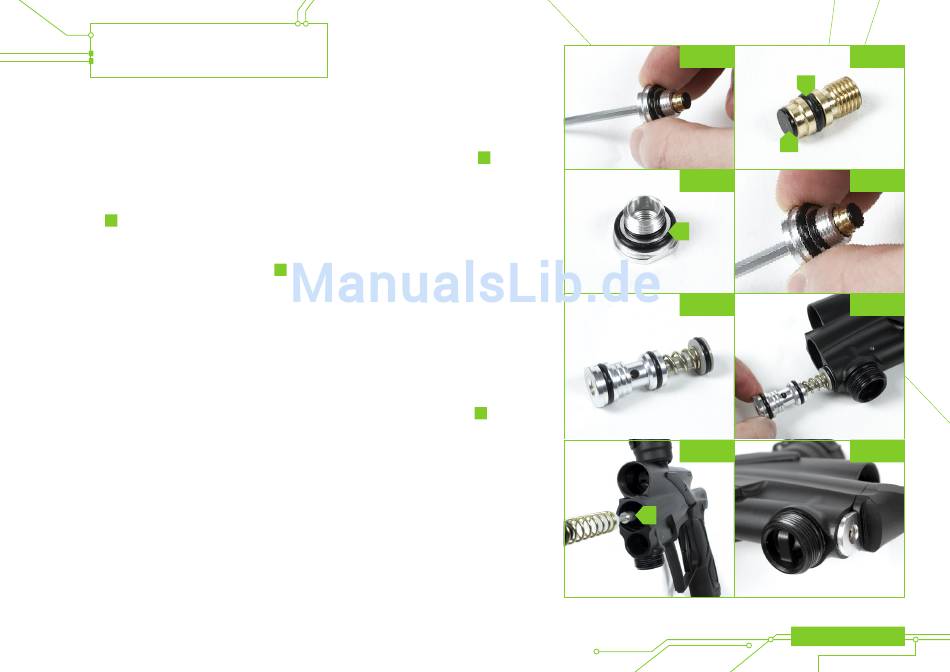

Schraube den LPR Adjuster mit Hilfe eines 1/8" Inbusschlüssels aus der LPR Cap
1 2
Abbildung 24I). Reinige sowie überprüfe die Adjuster O-Ringe
Abbildung 24J) und tausche diese bei Bedarf aus. Fette die O-Ringe mit ein wenig Eclipse
Grease.
Nun säubere und überprüfe das LPR Seal in der Spitze des Adjuster
als Abbildung 24J). Überprüfe das Seal (schwarzes Gummiteil), drehe es bei
B
Abnutzungserscheinungen um oder tausche es bei Beschädigungen aus.
Als letztes reinigst und überprüfst Du alle O-Ringe auf der LPR Cap
Ist der große O-Ringe an der Außenseite
diesen nur.
Steck den LPR Adjuster in die LPR Cap. Mit einem 1/8" Inbusschlüssel kannst Du die
Schraube des Adjuster reinschrauben bis es nicht mehr geht
Schraube die LPR Cap inkl. LPR Adjuster auf den LPR Body. Platziere die Feder auf dem LPR
Piston und drücke alles in den LPR Body
Nimm die komplette LPR Assembly und drück diese in das LPR Housing des ETEK5 Body
(siehe Abbildung 24N).
Installiere wieder den Valve Plug inkl. der Valve Stem Sub Assembly
Abbildung 24O). Pass auf dass das Exhaust Valve im Valve Guide in den ETEK5 Body gleitet.
Drücke und halte nun das Valve Plug in den ETEK5 Body, nimm die Tuning Fork und schieb
sie von unten in die Führung des FRM (Front Regulator Mount). Drück solange bis die
Tuning Fork an die Innenseite des ETEK5 Body
Regulator inkl. Regulator Grip an wie auf Seite 40 beschrieben.
Setze den LPR auf Werkseinstellung zurück. Hierfür benötigst Du einen 1/8" Inbusschlüssel.
Mit diesem drehst Du die Schraube des LRP Adjuster im Uhrzeigersinn bis Du einen kleinen
Widerstand fühlst. Nun schraubst Du die Schraube eine komplette Umdrehung gegen den
Uhrzeigersinn.
1 Die Komponenten des LPR können je nach Modell der ETEK5 abweichen.
2 Die Adjuster Screw muss bei der regulären Wartung nicht von der LPR Cap abgeschraubt werden.
(siehe
(gekennzeichnet als
(gekennzeichnet
(siehe Abbildung
A beschädigt, tausche diesen aus, ansonsten fette
(siehe Abbildung 24L).
(siehe Abbildung 24M).
(gekennzeichnet
stößt(siehe Abbildung 24P). Bringe nun den
A
24K).
A
A
ABB 24I
A
B
ABB 24K
A
ABB 24M ABB 24N
ABB 24O
ETEK5 HANDBUCH 43
ABB 24J
ABB 24L
ABB 24P
