BENUTZUNG DER ETEK5

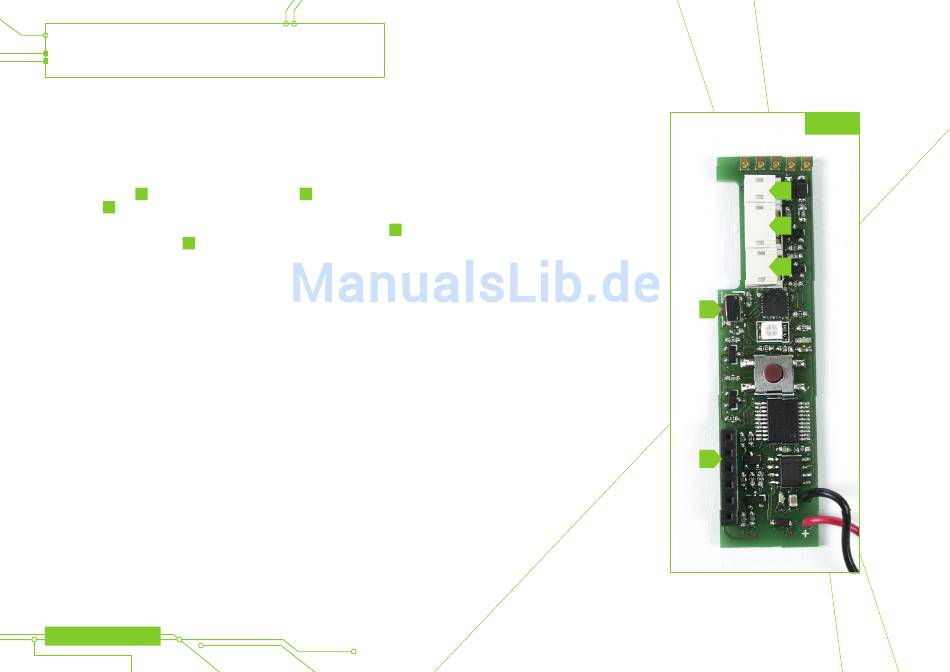

DAS ETEK5 CIRCUIT BOARD

Das ETEK5 Circuit Board befindet sich im Griffrahmen und ist erreichbar durch das Entfernen
der Rubber Grips (Griffschalen). Siehe Seite 29 um mehr zu erfahren.
Es befinden sich drei Anschlüsse auf dem ETEK5 Circuit Board
Solenoid Anschluss , der Breech Sensoranschluss (BS)
A
Microswitch C .
Auf dem Board befindet sich außerdem der Knopf für den Tournament Lock
Anschluss für das OLED Board E .
Informationen zum Tournament Lock und dessen Funktion findest Du auf Seite 24.
1 Der Breech Sensor (Augen) wird beim Enschalten der ETEK5 automatisch aktiviert.
2 Die LED Farben in der Einschaltsequenz können sich je nach Land oder Region, in welcher der
Markierer ursprünglich gekauft wurde, unterscheiden.
10 ETEK5 HANDBUCH
(siehe Abbildung 5A). Der
und der Anschluss für den
B
und der
D
ABB 5A
A
B
C
D
E
