INSTALLATION
3.6.2

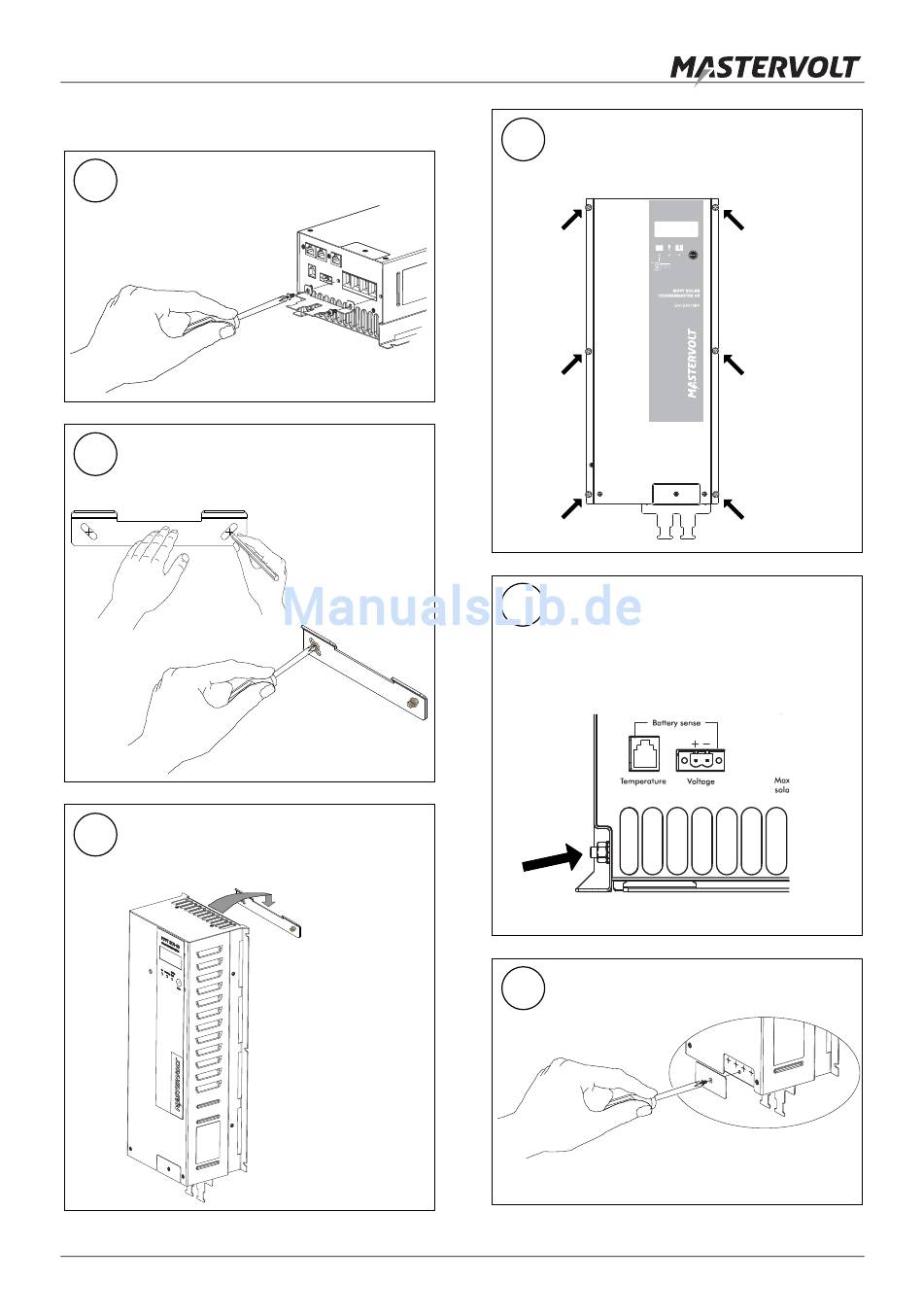

Schrittweise Installation
Befestigen Sie die Zugentlastungshalterung
1
an dem Gehäuse des Solar ChargeMaster.
2
Markieren Sie mit Hilfe der Halterung die
Position der Montagepunkte. Befestigen Sie
dann die Halterung an der Wand
Bringen Sie den Solar ChargeMaster über
3
der Halterung an und schieben Sie ihn nach
unten, bis er in der Halterung eingerastet ist.
12
www.busse-yachtshop.de | info@busse-yachtshop.de
Abbildung 7
5
Abbildung 8
Abbildung 9
4
Befestigen Sie das Gehäuse an der Wand,
indem Sie sonstige Schrauben ebenfalls
anziehen.
Wenn Erdung erforderlich ist, schließen Sie
die Erdungsklemme an den zentralen
Erdungspunkt der Elektroinstallation an,
siehe Abbildung 1, Punkt 10.
Siehe auch Abschnitt 3.6.1
Entfernen Sie die Klemmenabdeckung durch
6
Lösen der Schraubverbindung.
Juli 2015 / Solar ChargeMaster 60 MPPT-MB / DE
Abbildung 10
Abbildung 11
Abbildung 12
