Graco 243701 Bedienungsanleitung
Beheizter falltank
Inhaltsverzeichnis
Quicklinks
Diese Betriebsanleitung enthält wichtige
Warnhinweise und Informationen.
ZUM LESEN UND NACHSCHLAGEN
AUFBEWAHREN
ANLEITUNG

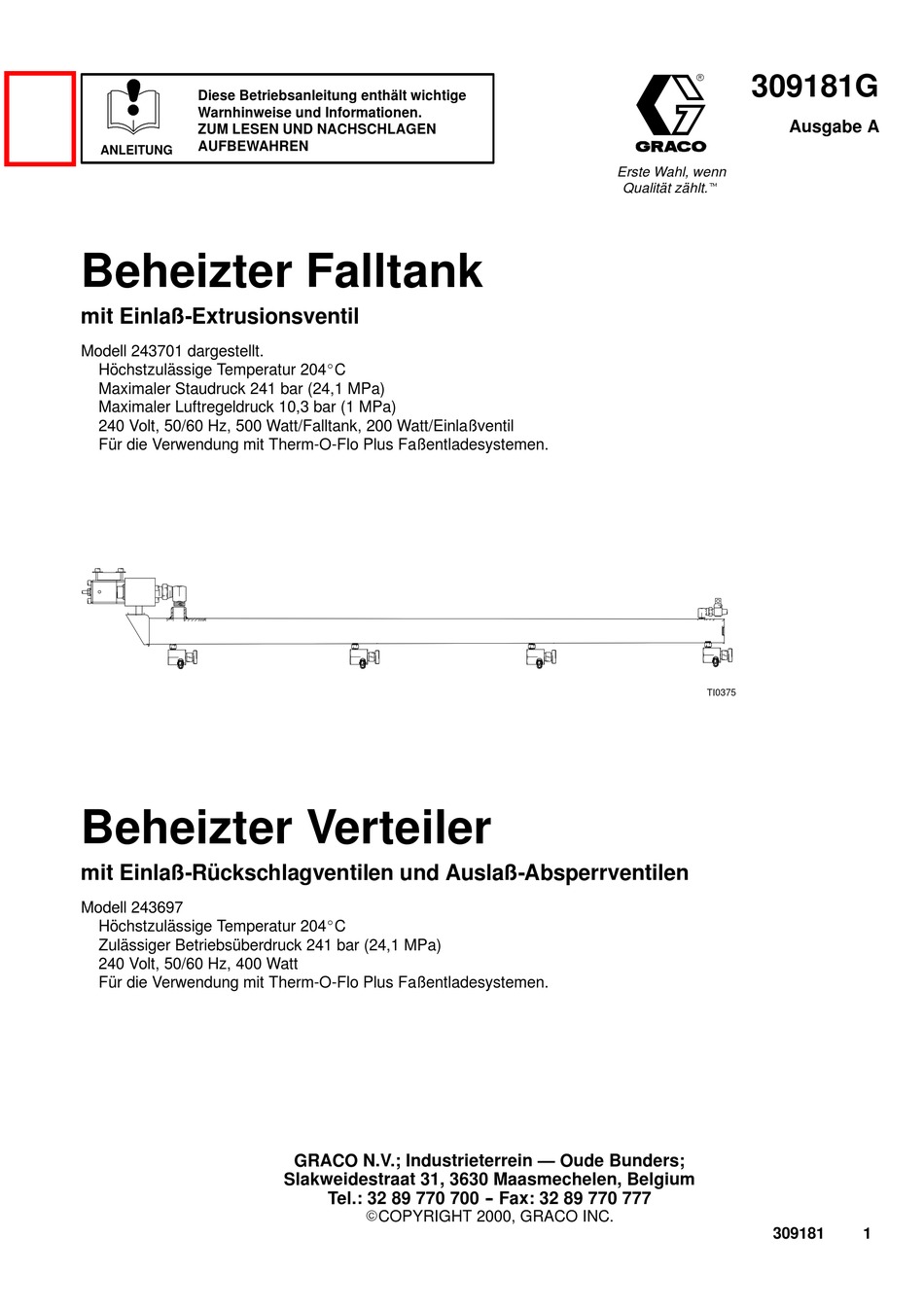

Beheizter Falltank
mit Einlaß-Extrusionsventil
Modell 243701 dargestellt.
Höchstzulässige Temperatur 204EC
Maximaler Staudruck 241 bar (24,1 MPa)
Maximaler Luftregeldruck 10,3 bar (1 MPa)
240 Volt, 50/60 Hz, 500 Watt/Falltank, 200 Watt/Einlaßventil
Für die Verwendung mit Therm-O-Flo Plus Faßentladesystemen.
Beheizter Verteiler
mit Einlaß-Rückschlagventilen und Auslaß-Absperrventilen
Modell 243697
Höchstzulässige Temperatur 204EC
Zulässiger Betriebsüberdruck 241 bar (24,1 MPa)
240 Volt, 50/60 Hz, 400 Watt
Für die Verwendung mit Therm-O-Flo Plus Faßentladesystemen.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 - - Fax: 32 89 770 777
.COPYRIGHT 2000, GRACO INC.
309181G
Ausgabe A
Erste Wahl, wenn
Z
Qualität zählt.
TI0375
309181
1
Inhaltsverzeichnis
Verwandte Anleitungen für Graco 243701
Inhaltszusammenfassung für Graco 243701
- Seite 1 Zulässiger Betriebsüberdruck 241 bar (24,1 MPa) 240 Volt, 50/60 Hz, 400 Watt Für die Verwendung mit Therm-O-Flo Plus Faßentladesystemen. GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 - - Fax: 32 89 770 777 .COPYRIGHT 2000, GRACO INC.
-
Seite 2: Inhaltsverzeichnis
....Graco Standard-Garantie ...... -
Seite 3: Symbole
Vor Inbetriebnahme des Gerätes alles Betriebsanleitungen, Sicherheitshinweise, Aufkleber und Hinweis- schilder lesen. Das Gerät nur für den vorgesehenen Zweck verwenden. Bei Fragen dazu den Graco-Händler kontaktieren. Gerät nicht verändern oder modifizieren. Nur Original-Ersatzteile und Zubehör von Graco verwenden. Gerät täglich überprüfen. Verschlissene oder beschädigte Teile sofort reparieren oder auswechseln. - Seite 4 WARNUNG GEFAHR DURCH HEISSE OBERFLÄCHEN UND HEISSES MATERIAL Beheiztes Material kann schwere Verbrennungen verursachen und die Oberflächen des Gerätes stark erhitzen. Stets Schutzbrille, Handschuhe, Schutzkleidung und Atemgerät gemäß den Empfehlungen des Material- und Lösemittelherstellers tragen. Nicht das Kühlblech berühren, solange es heiß ist. Gerät vor Servicearbeiten gründlich abkühlen lassen.
- Seite 5 WARNUNG GEFAHR DURCH BRAND, EXPLOSION UND ELEKTROSCHOCK Falsche Erdung, schlechte Belüftung, offene Flammen oder Funken können eine Gefahr darstellen und Brand, Explosion oder Elektroschock sowie andere schwere Verletzungen verursachen. Das Gerät, das zu bearbeitende Objekt und alle anderen elektrisch leitfähigen Gegenstände im Extrusions- bereich erden.
- Seite 6 Notizen 309181...
-
Seite 7: Auspacken Und Verpacken
Produkt auspacken Produkt reparieren und verpacken Wenn Servicearbeiten am Falltank mit Extrusionsventilen Der Falltank mit Extrusionsventilen wurde vor Graco sorg- erforderlich sind, hat der Käufer selbst dafür Sorge zu tragen, fältig für den Transport verpackt. Gehen Sie beim Auspacken daß das Gerät repariert wird. Der Käufer kann das Gerät der Geräte bitte wie folgt vor:... -
Seite 8: Installation
Verteiler sind für eine Steuerung mit den Reglern des Therm-O-Flow Den Einlaß des beheizten Schlauchs am kegelförmig Plus Geräts von Graco ausgelegt. Für den Fall- zulaufenden 1/2” NPT(i) Rohreinlaß des Extrusions- tank werden zwei Heizzonen benötigt. Die Einlaß- ventils anschließen. -
Seite 9: Betrieb
Betrieb Falltank, Modell 243701 Tropffreie Ventile (26) verhindern ein Abtropfen des Kleb- stoffs, wenn der Laminator zum Reinigen abgeschaltet wird. Das Einlaßventil wird mit Druckluft geöffnet und geschlossen. Diese Ventile müssen manuell abgeschaltet werden. Vor dem Dieses Ventil muß mit einem 4-fach-Magnetventil ange- Extrudieren von Klebstoff müssen diese Ventile (26) natürlich... -
Seite 10: Teile
Teile Modell 243701 Falltank mit Extrusionsventil 15, 24 2, 11, 17 TI0375 10 309181... - Seite 11 Teile Modell 243701 Falltank mit Extrusionsventil Pos. Teile- Pos. Teile- Bezeichnung Stück Bezeichnung Stück C57886 STECKERHALTERUNG C38065 KAPPENVERSCHRAUBUNG 115861 KABELDURCHFÜHRUNG, Gehäuse 1 100171 SCHRAUBE C20865 ROHRTÜLLE C19252 ROHR, 1/8” C20715 VERSCHRAUBUNG, C19269 SCHRAUBE Sicherungsmutter 115862 STECKER, männlich 196729 VERTEILER C50019...
- Seite 12 Teile Beheizter Verteiler, 230V 10, 11 1”NPT(F) POS. (2) STELLEN 3/4”NPT(F) POS. (2) STELLEN 6, 7 1 , 2, 3 HEIZGERÄTE: 400 WATT EA 144 OHM BEI 240V MON- RTD SENSOREN TIERT 800 WATT BEI 240V, 72 OHM REF. 108 OHM BEI 70 F REF.
- Seite 13 Teile Beheizter Verteiler, 230V Pos. Teile- Pos. Teile- Bezeichnung Stück Bezeichnung Stück 115860 EINSATZ, männlich C08022 DISTANZRING 115861 KABELDURCHFÜHRUNG, Gehäuse 1 C32255 TEMPERATURFÜHLER 115862 STECKER, männlich 115937 HEIZELEMENT C19269 SCHRAUBE 3/8” DM x 6” lang C34043 WINKEL C56199 VERTEILERGEHÄUSE C19800 SCHRAUBE C33049 GLASFASER-KLEBEBAND...
- Seite 14 Notizen 14 309181...
-
Seite 15: Abmessungen
Abmessungen Erforderliche Abstände zum beheizten Verteiler 243701 Einlaß-Regelventil Manuelles Entlüftungsventil « 5 cm (2,0”) Tropfsperrventil (typ.) (1,0) (6,67) TYP.* (40,0) (42,0) (45,0) * Zwischen jedem Ventilpaar sind optionale Auslaßöffnungen (3) dargestellt. TI0375 Montageabmessungen für den beheizten Verteiler 246697 197 mm 32 mm (4) Löcher mit 11/32”... -
Seite 16: Zubehör
Zubehör HEIZZONEN-SCHALTSCHRÄNKE 2-Zonen-Regler [(1) 16-poliger Ausgangsanschluß] 243698 4-Zonen-Regler [(2) 16-polige Ausgangsanschlüsse] 243699 Diese Regler arbeiten mit 220/240 Volt, 50/60 Hz und eignen sich für bis zu 1250 Watt pro Zone. Kabel 15’ Kabel, 8-polig zu 8-poligem Stecker 196315 196316 25’ Kabel, 8-polig zu 8-poligem Stecker 196317 25’... -
Seite 17: Technische Daten
8-poliger Stecker Falltank 8-poliger Stecker Verteiler 8-poliger Stecker Spannung (beide) 240 Volt, 50/60 Hz. Wattleistung Einlaßventil 200 Watt Falltank 500 Watt Verteiler 400 Watt * Diese elektrischen Anschlüsse passen zu den 8-poligen Steckdosen am Ende der beheizten 230-Volt-Schläuche von Graco. 309181... -
Seite 18: Graco Standard-Garantie
Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
