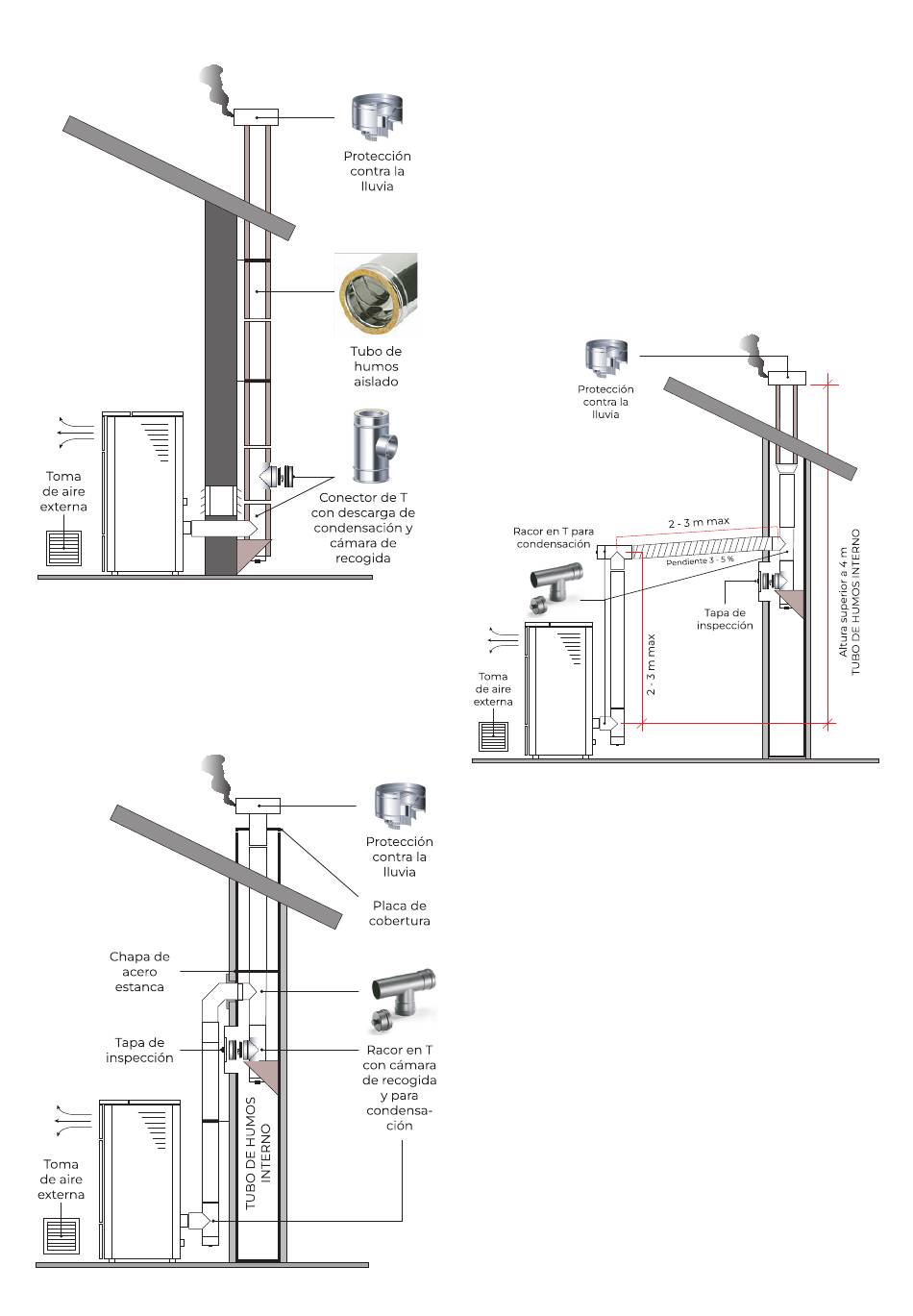

Este tipo de instalación (Fig. 6.4) necesita un tubo
de humos aislado ya que todo el conducto de
humos se ha instalado en el exterior del local.
En la parte inferior del tubo de humos se ha
instalado un conector tipo "T" con tapa de
inspección.
Está prohibido instalar como primer tramo inicial
una curva de 90º, ya que las cenizas obstruirían
en poco tiempo el paso de los humos, causando
problemas en el tiro de la estufa (Fig. 6.2).
Este tipo de instalación (Fig. 6.5) no necesita un
tubo de humos aislado, ya que una parte del
canal de humos se ha instalado dentro del local
y otra parte se encuentra dentro del tubo de
humos ya existente.
En la parte inferior de la estufa se ha instalado un
conector tipo "T" con tapa de inspección, como
en la parte interna del tubo de humos.
Está prohibido instalar como primer tramo inicial
una curva de 90º, ya que las cenizas obstruirían
en poco tiempo el paso de los humos, causando
problemas en el tiro de la estufa (Fig. 6.2).
Fig. 6.4
Este tipo de instalación (Fig. 6.6) necesita un
tramo horizontal para conectarse al tubo de
humos ya existente.
Respete las pendientes indicadas en la figura
para poder reducir el depósito de cenizas en el
tramo de tubo horizontal. En la parte inferior
del tubo de humos se ha instalado un conector
tipo "T" con tapa de inspección, así como en la
entrada del tubo de humos.
Está prohibido instalar como tramo inicial una
curva de 90º, ya que las cenizas obstruirían en
poco tiempo el paso de los humos, causando
problemas en el tiro de la estufa (Fig. 6.2).
Fig. 6.5
ESPAÑOL
Fig. 6.6
