7 CONEXIONES

Las conexiones deben realizarse por un técnico
cualificado y/o autorizado por el Fabricante.
Por el instalador el tipo de cable, con la sección
relativa, para ser instalado en caso de reemplazo
es: H05RR-F sez.3G0,75
7.1 CONEXIÓN CON TOMA DE AIRE
EXTERNA
Para hacer la conexión con una toma de aire
externa, proceda de la siguiente manera:
PASO ACCIÓN
Conecte un tubo de 50 mm de
diámetro al tubo de entrada de aire
de combustión en la parte posterior
1
de la estufa.
Nota: la tubería no debe tener más
de 2 m de longitud.
La toma de aire debe instalarse de tal forma que
no pueda bloquearse.
7.2 CONEXIÓN A LA CHIMENEA
La chimenea debe dimensionarse de manera que
se garantice el calado declarado por el fabricante.
La estufa debe estar conectada a un único
conducto de humos. Está prohibido conectar
la estufa a una chimenea compartida con otros
aparatos de combustión o desagües de la
campana.
El tubo de humos debe poder inspeccionarse
para limpiarlo.
Para cada tipo de instalación, consulte los
reglamentos y leyes vigentes en la región donde
se instale el producto.
La instalación debe ser realizada por un técnico
autorizado.

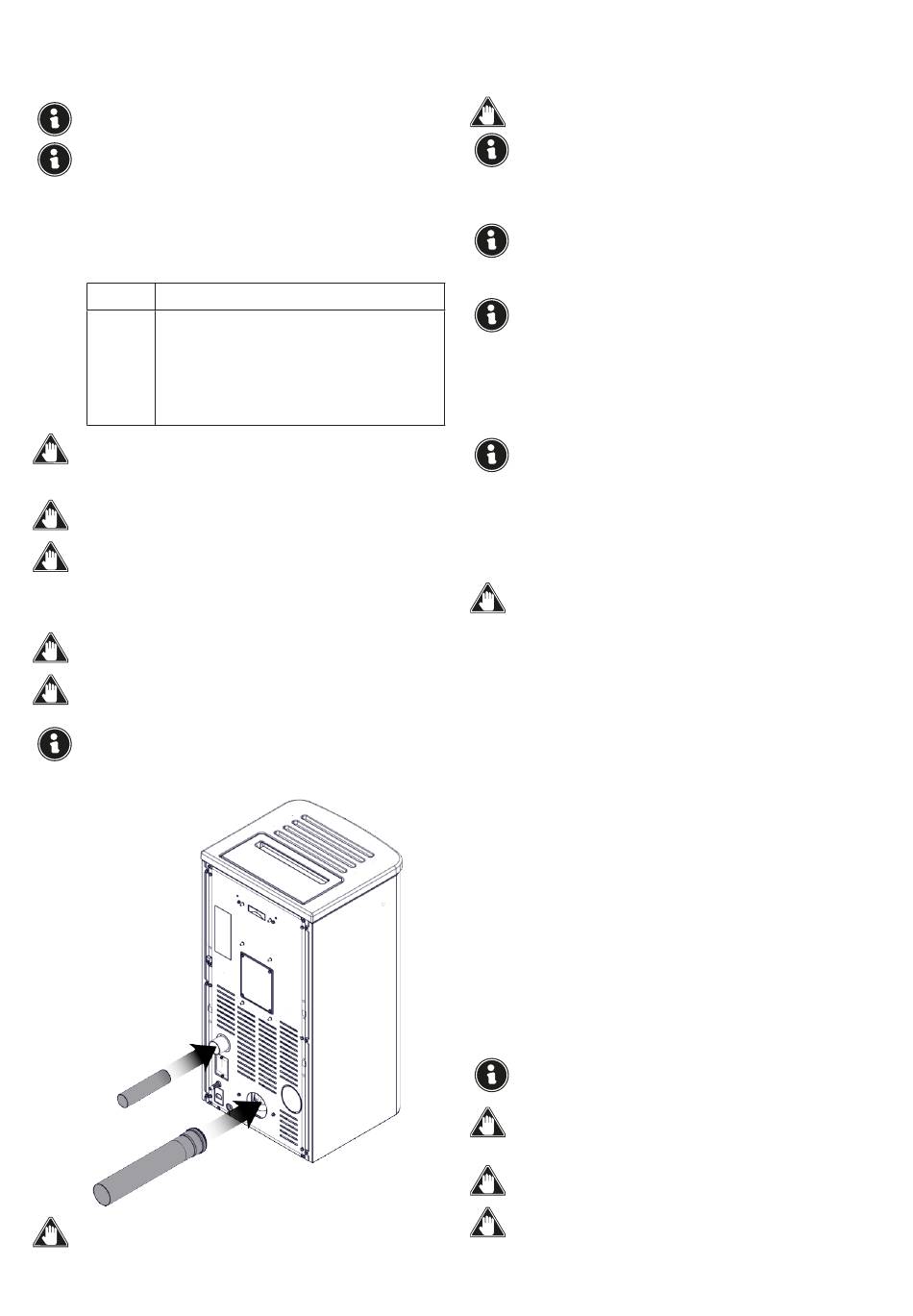

7.3 INSTALACIÓN ESTÁNDAR
Los tubos mostrados no se suministran con la
unidad.
150
7.4 CANALIZACIÓN (KIT OPCIONAL)
Cumpla con las normativas y las leyes vigentes
en el país donde se instala el producto.
Esta función debe ser activada por un técnico
cualificado.
Conecte un tubo de 80 mm de diámetro en
la salida de la estufa de la canalización, para
calentar otra habitación de la vivienda.
Utilice un tubo y juntas capaces de resistir a altas
temperaturas (que pueden alcanzar incluso los
200 °C): se recomienda usar tuberías metálicas
y juntas de silicona.
El tubo de la canalización puede alcanzar
temperaturas muy altas: por lo cual es necesario
aislarlo adecuadamente y con materiales
resistentes, en los puntos en los que pueda
entrar en contacto con superficies inflamables
o sensibles a las altas temperaturas, además,
deben proteger a las personas y animales contra
posibles quemaduras.
Si se usa un tubo rígido para los conductos, use
un tubo de 45°.
Si se atraviesan paredes fabricadas con materiales
inflamables es obligatorio protegerlos usando
materiales aislantes o tomando las precauciones
adecuadas.
Se recomienda aislar todo el tubo de canalización,
para evitar dispersiones de calor.
Es obligatorio conectar la estufa al conducto de
la casa antes de encenderla. Asegúrese de que
no sea posible tocar las aspas del ventilador,
instalando las medidas de seguridad necesarias
(por ejemplo: rejilla del conducto o tubería de
más de 620 mm de longitud).
La canalización toma mucho aire de la habitación
en la que está instalada la estufa y la introduce en
el otro local que se debe calentar.
Por ello se recomienda garantizar la recirculación
del aire entre la habitación en la que está
instalada la estufa y el ambiente calentado por
la canalización. De esta forma se optimiza el
calentamiento de las habitaciones evitando
que entre aire frío desde el exterior y evitando
pérdidas de calor.
7.5 CONEXIÓN ELÉCTRICA
El enchufe del cable de alimentación de la estufa
sólo debe ser conectado después de que la
instalación y el montaje se haya completado del
aparato, y debe permanecer accesible después
de la instalación.
Para realizar la conexión eléctrica, proceda como
se describe a continuación:
Primero conecte el cable de alimentación al
enchufe de la parte trasera de la estufa y luego a
un enchufe de pared.
Suministra energía a la estufa girando el
interruptor a la posición (I).
Cuando la estufa no está en uso, es aconsejable
desconectar el cable de alimentación.
Tenga cuidado de que el cable de alimentación
(y cualquier otro cable fuera del equipo) no entre
en contacto con superficies calientes.
Asegúrate de que el sistema eléctrico esté
conectado a tierra.
Fig. 7.1
Para la conexión directa a la red, es necesario
prever un dispositivo que asegure la desconexión
de la red, con una distancia de apertura de
los contactos que permita la desconexión
