Bedradingsschema - Ravelli Easy 7 Adv Installations-, Bedienungs- Und Wartungsanleitung

Hall-snelheidssensor 1
(ventilator)
Hall-snelheidssensor 2
(grondboor)
KAMERTHER-
MOSTAAT 2*
THERMOCOUPLE J
KAMERTEMPERA-
TUURSENSOR 1
* Alleen aanwezig als de optionele kanaalkit is geïnstalleerd.

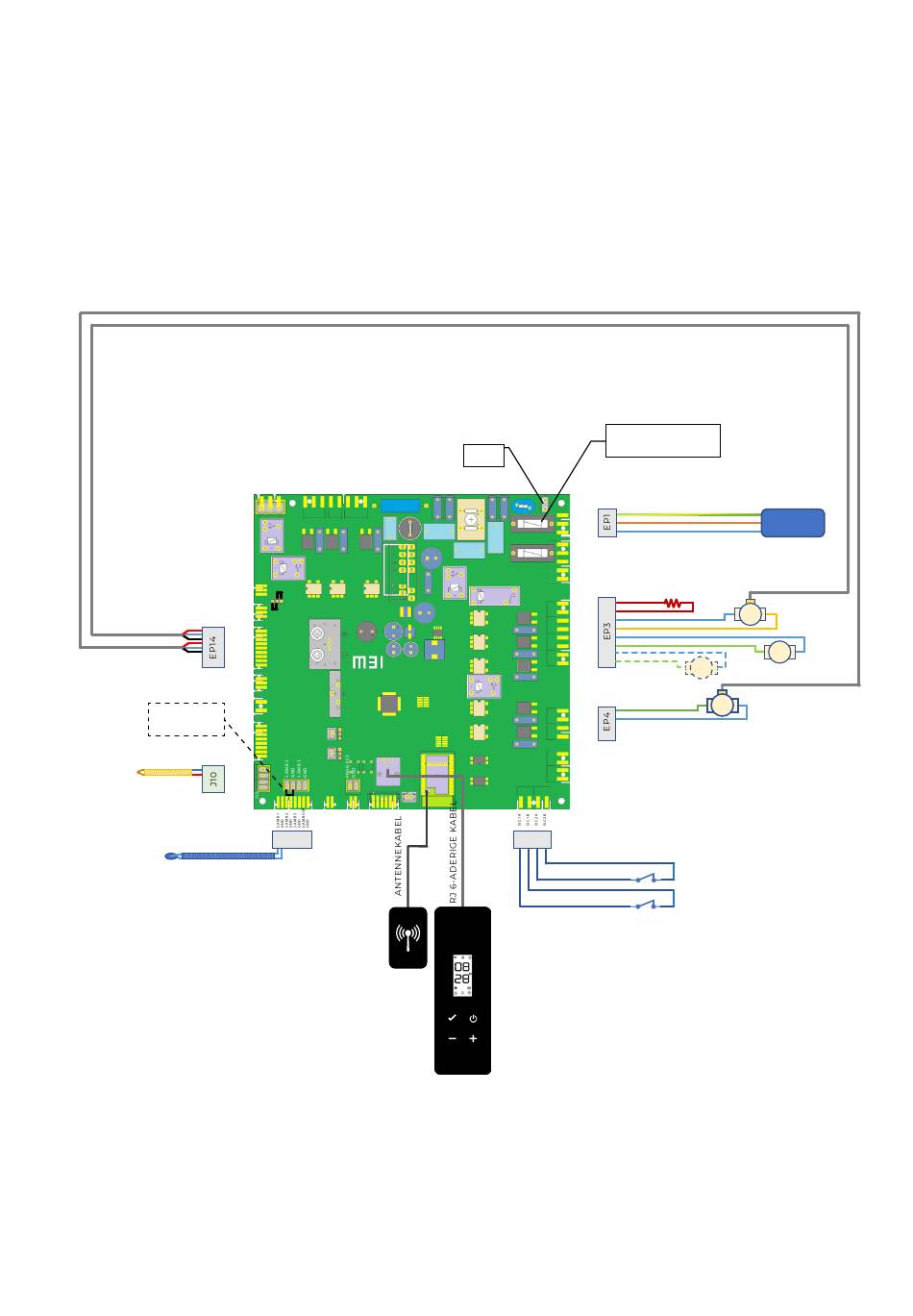

BEDRADINGSSCHEMA

Easy 7 ADV
Easy 9 ADV
12V
5V
+5V
H1
GND
+5V
H2
GND
+5V
H3
GND
J5 J4
J7 J6
TC1 –
TC1 +
TC2 –
TC2 +
J9 J13
EP10
P.E.
P.E.
L
N
CAND - N
CAND - L
V.FUMI - N
V.FUMI - L
V.AMB1 - N
V.AMB1 - L
V.AMB2 - N
V.AMB2 - L
MR.1 - L
MR.1 - N
MR.2 - L
MR.2 - N
SIC.4 B
SIC.4 A
SIC.3 B
SIC.3 A
J2
EP6
NEDERLANDS
FUSE (5A)
VOEDING
230V AC
Hall-snelheidssensor 1
WEERSTAND
VENTILATOR
F
S1
S2
KAMER
Hall-snelheidssensor 2
VENTILATOR 2*
GRONDBOOR
M1
C DRUKSCHAKELAAR
NC
C
NC VEILIGHEIDSPELLET THERMOSTAAT
KAMER
VENTILATOR 1
