ESPAÑOL
ser adecuado a la potencia del aparato y siempre
mayor de 15 m .
3
Los ventiladores de extracción (ejemplo:
campanas de aspiración), cuando se utilizan
en la misma habitación o espacio de la estufa,
pueden causar problemas en el funcionamiento
de la estufa.
La estufa debe instalarse sobre un pavimento
con una capacidad de carga adecuada. Si la
posición existente no respeta este requisito, hay
que tomar las medidas apropiadas (por ejemplo,
utilizando una plancha para la distribución de la
carga).
Prevea una aislamiento adecuado en caso de
que la superficie esté constituida por material
inflamable.
Si el pavimento donde se apoya la estufa es
de material inflamable, se recomienda un
aislamiento adecuado. No pueden almacenarse
objetos ni elementos sensibles al calor o
inflamables en
mantenga siempre estos objetos a una distancia
frontal mínima de 100 cm desde el punto de
ocupación más externo del aparato.
La instalación de la estufa debe garantizar un
acceso fácil para su limpieza, la de los conductos
de gases y la del tubo de humos.

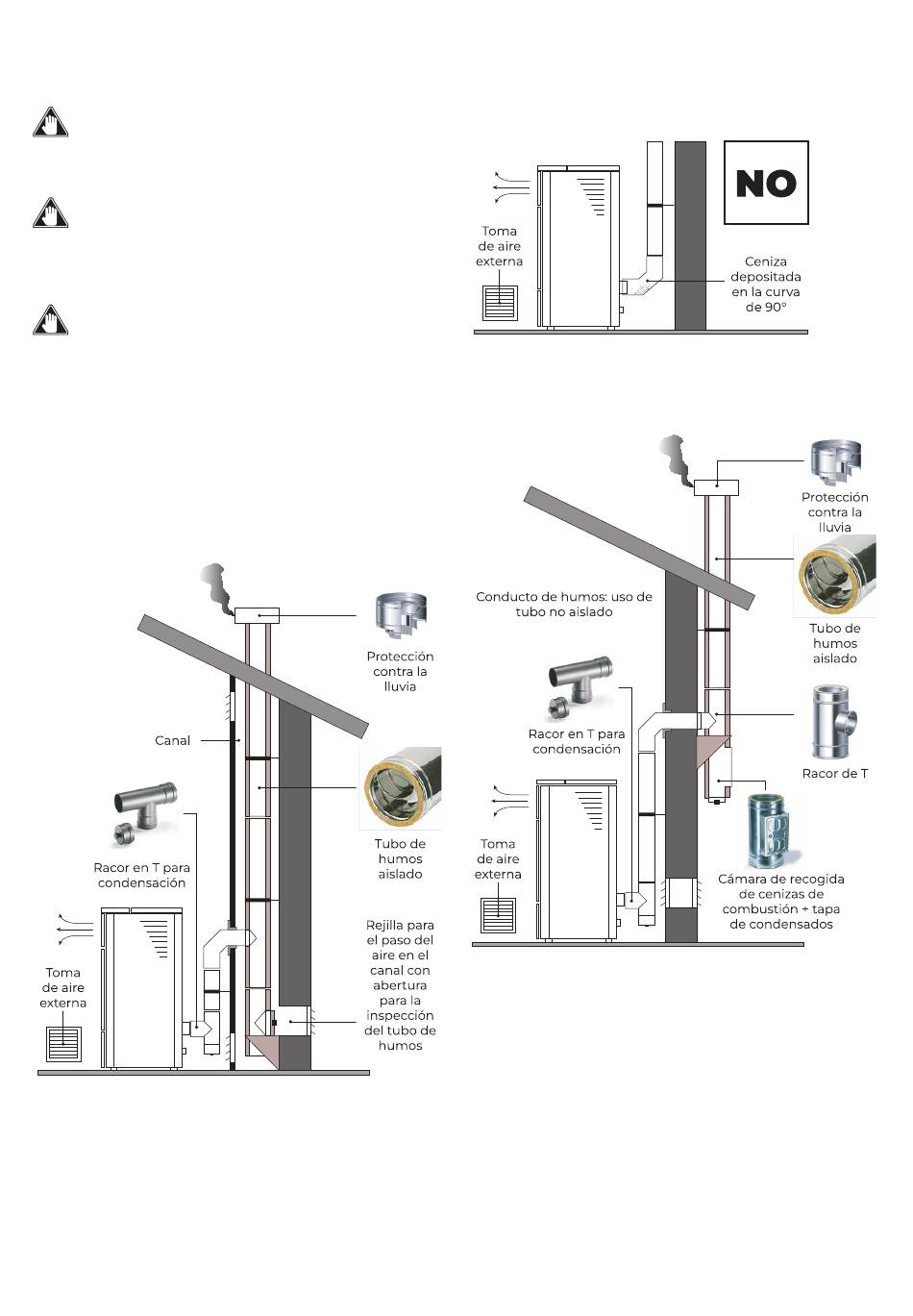

6.3.2 Ejemplos de instalación
Este tipo de instalación (Fig. 6.1) necesita un tubo
de humos aislado aunque todo el conducto se
instale dentro del local. Además, la estructura
debe colocarse en un canal ventilado de manera
adecuada.
148
proximidad de la estufa;
Fig. 6.1
En la parte inferior del tubo de humos hay una
tapa de inspección aislada adecuadamente
contra el viento y la lluvia.
Está prohibido instalar como primer tramo inicial
una curva de 90º, ya que las cenizas obstruirían
en poco tiempo el paso de los humos, causando
problemas en el tiro de la estufa (Fig. 6.2).
Para este tipo de instalación (Fig. 6.3) es necesario
respetar las normas relativas a los sistemas de
evacuación de humo en conductos. En la parte
inferior del tubo de humos ubicado dentro de la
casa se ha instalado un conector tipo "T" con tapa
de inspección; en el exterior se ha instalado otro,
para que el tramo externo se pueda inspeccionar.
Está prohibido instalar dos curvas de 90º, ya que
las cenizas obstruirían en poco tiempo el paso de
los humos, causando problemas en el tiro de la
estufa (Fig. 6.2).
Fig. 6.2
Fig. 6.3
