5.4 Schematische Darstellung

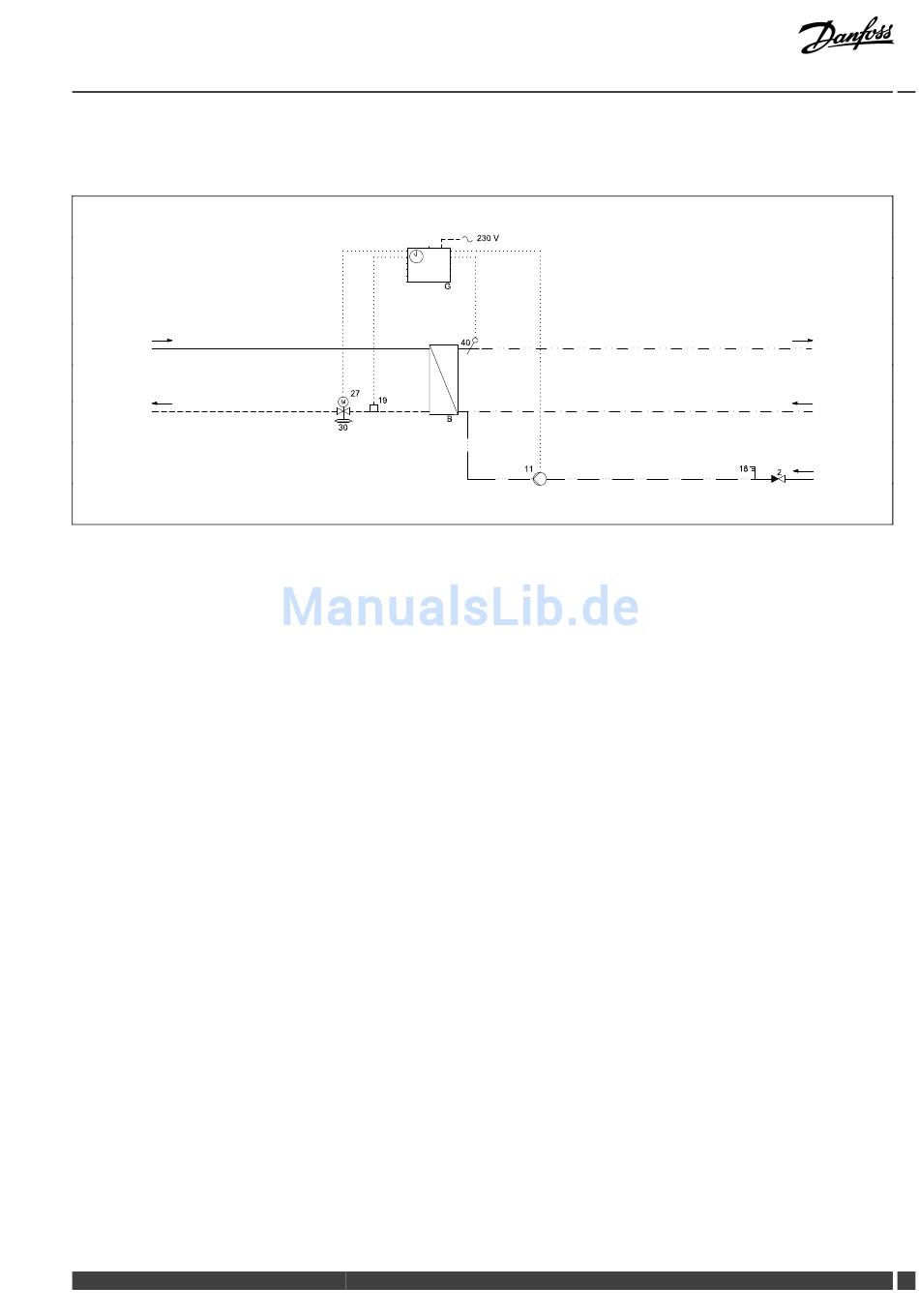

Schematische Darstellung Typ 2-8 mit elektronischem Regler (Beispiel)
FVL
FRL
Ihre Fernwärmestation kann optisch von der schematischen Darstellung abweichen.
Schematische Darstellung
B Wärmeübertrager TWW
G Elektronischer Regler, TWW
2
Rückschlagventil
11 Trinkwarmwasserpumpe
TWW:
Trinkwasser, warm
KW:
Trinkwasser, kalt
WWZ:
Warmwasserzirkulation
FVL:
Fernwärme, Vorlauf
FRL:
Fernwärme, Rücklauf
5.4.1 Technische Daten
Technische Daten
Nenndruck:
Max. Versorgungstemperatur:
Min. statischer Druck des kalten
Trinkwassers:
Hartlötwerkstoff (HEX):
Wärmetauscher-Prüfdruck:
Geräuschpegel:
Danfoss District Energy
Termix BV
18 Thermometer
19 Anlegefühler
27 Stellantrieb
30 Volumenstromregelung mit Regelventil
40 Tauchfühler
PN 16
120 °C
0,5 bar
Kupfer
30 bar
≤ 55 dB
VI.EH.C4.03 / LTY41500
