Millenium MI 1251 Montage- Und Bedienungsanleitung Seite 9

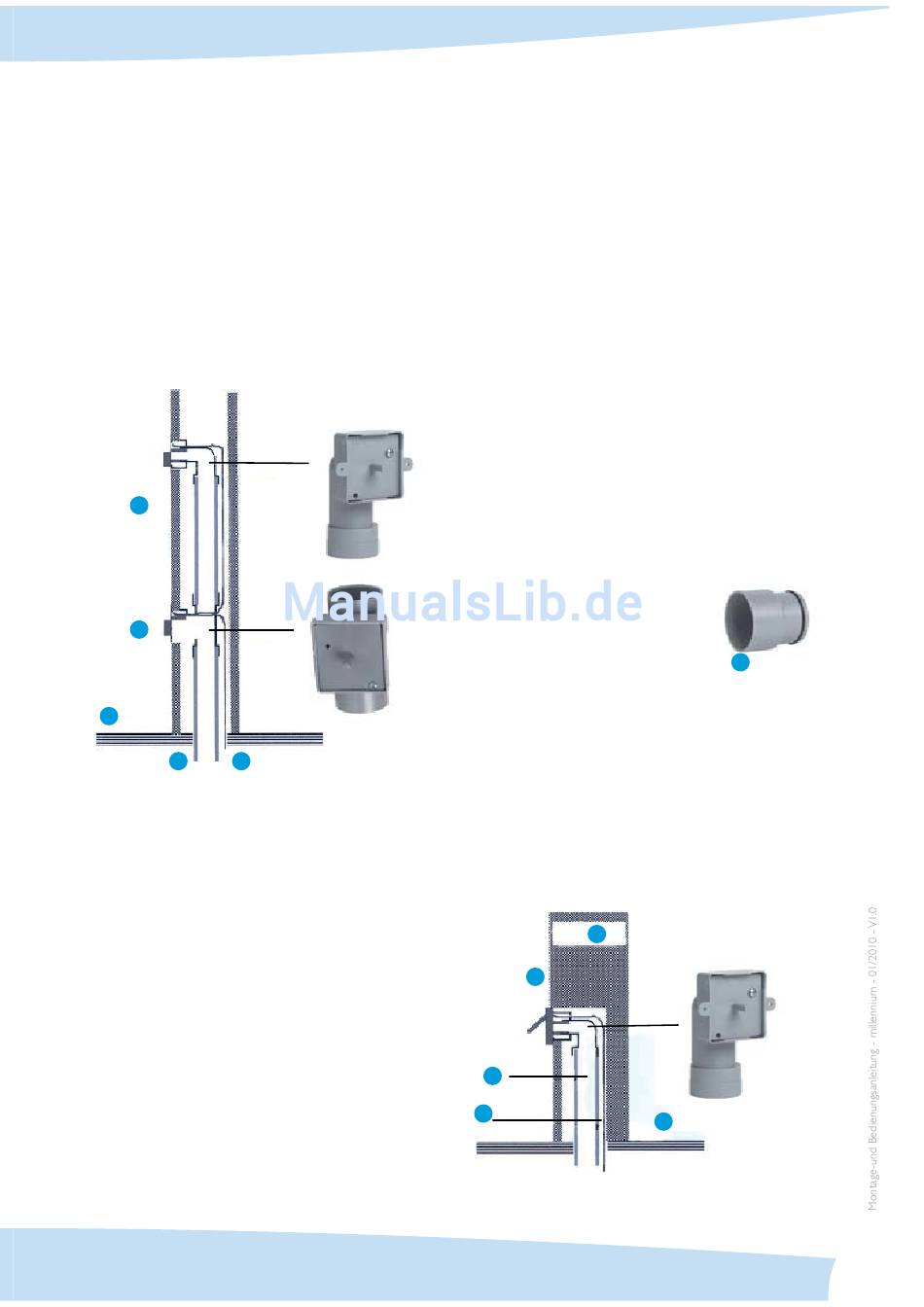

Idealerweise werden Saugdosen in Riegelwänden installiert (d.h. Wände aus mit Gipsplatten verkleideten Holzrahmen), so dass das
Rohr zur Dose in der Wand verläuft. Siehe linke Abbildung. Die Einbautiefe beträgt zwischen 75 und 90mm. Liegt der Anschluss
tiefer in der Wand, kann zwischen der Dose und dem Millennium Anschluss ein Verlängerungsstück verwendet werden, welches um
25mm verlängert.
1
2
3
4 5
Bei massiven Wänden kann für die Verlegung ein Kanal
im Mauerwerk frei gelassen (oder gefräst) werden
(Siehe Abbildung rechts)
1. Massive Wand
2. Saugdose
3. 50mm Rohr in Wand
4. Am Rohr befestigtes
Niederspannungskabel
5. Boden
90° Millennium-Kniestück mit Putzschutz
1. Riegelwand
2. Saugdose
3. Boden
4. 50mm Rohr in Riegelwand
5. Am Rohr befestigtes
Niederspannungskabel
6. Millennium Einbaudosenverlängerung
1
2
3
4
6
5
9
