E. Verständnis
Es ist genauso wichtig, das Prinzip einer Zentralstaubsauganlage zu verstehen, wie die Mechanik der Installation. Diese Anleitung soll
eine einfache Installation gewährleisten und vermeiden, dass das Rohrnetz verstopft.
F. Das Prinzip
Die Anlage wurde für den reibungslosen Betrieb im herkömmlichen Haushaltseinsatz konstruiert. Der engste Bereich befi ndet sich
dort, wo Objekte in die Anlage gesaugt werden, nämlich in der Bürste oder dem Aufzatz am Ende des Saugrohrs. Der Durchmesser
der Rohrleitungen wird zur Anlage hin größer, so dass ein Objekt, das durch den Saugaufsatz passt, auch die restliche Anlage
passieren kann. Der Innendurchmesser der Saugschläuche beträgt 32mm. Am 90° Kniestück vergrößert er sich auf 43mm und im
Hauptrohr weiter auf 46mm. Ist ein Objekt klein genug für das 32mm rohr, passt es auch leicht durch die 43mm Krümmung und das
46mm Rohr.
Die Sauganlage kann unter anderem lange dünne Objekte wie beispielweise eine Stift ansaugen. Theoretisch kann dieser das ganze
Rohrnetz durchlaufen, bis er an eine Krümmung gelangt, wo er stecken bleibt und eine Blockade verursacht. Dies wird jedoch durch
die Verwendung eines rechtwinkligen Kniestücks unmittelbar hinter der Saugdose verhindert. Da das Rohr nach dem Knick in einen
Größeren Innendurchmesser übergeht und alle nachfolgenden Krümmungen einen Winkel von 45° oder einen "lang gezogenen"
Winkel von 90° haben, passt alles, was diesen ersten 90° Winkel passiert, auch ungehindert durch den Rest der Anlage. Wird ein
Stift in die Anlage gesaugt, bleibt er im 90° Knick (Kniestück) hinter der Saugdose stecken und kann durch die Saugdose entfernt
werden.
G. Das Rohrnetz
Das Rohrnetz lässt sich mit einem Baum vergleichen. Die längste Rohrstrecke ist der Stamm, die kürzeren Rohrstrecken
sind die Zweige, und die Sauganlage ist die Wurzel. Der Stamm und die Zweige haben möglicherweise einige Biegungen,
um sich dem Gebäude anzupassen, wobei die Zweige in der Regel in Richtung der Wurzeln in den Stamm münden. In einer
Zentralstaubsauganlage müssen die Zweige des Rohrnetzes über ein lang gezogenes 90° oder ein 45° T-Stück in das Hauptrohr
münden.
H. Die Rohranschlüsse
Es ist wichtig, die richtingen Anschlüsse für das Rohrnetz zu verwenden. Neben dem 90° Kniestuck direkt nach jeder Saugdose
sollten ausschließlich leicht gekrümmte oder "lang gezogene" Knicke installiert werden. Dies gilt auch für T-Stücke (siehe Abbildung)
der zulässigen Verbindungsstücke. Stellen Sie aus zwei 45° Kniestücken einen lang gezogenen 90° Knick und aus einem 45° T-Stück

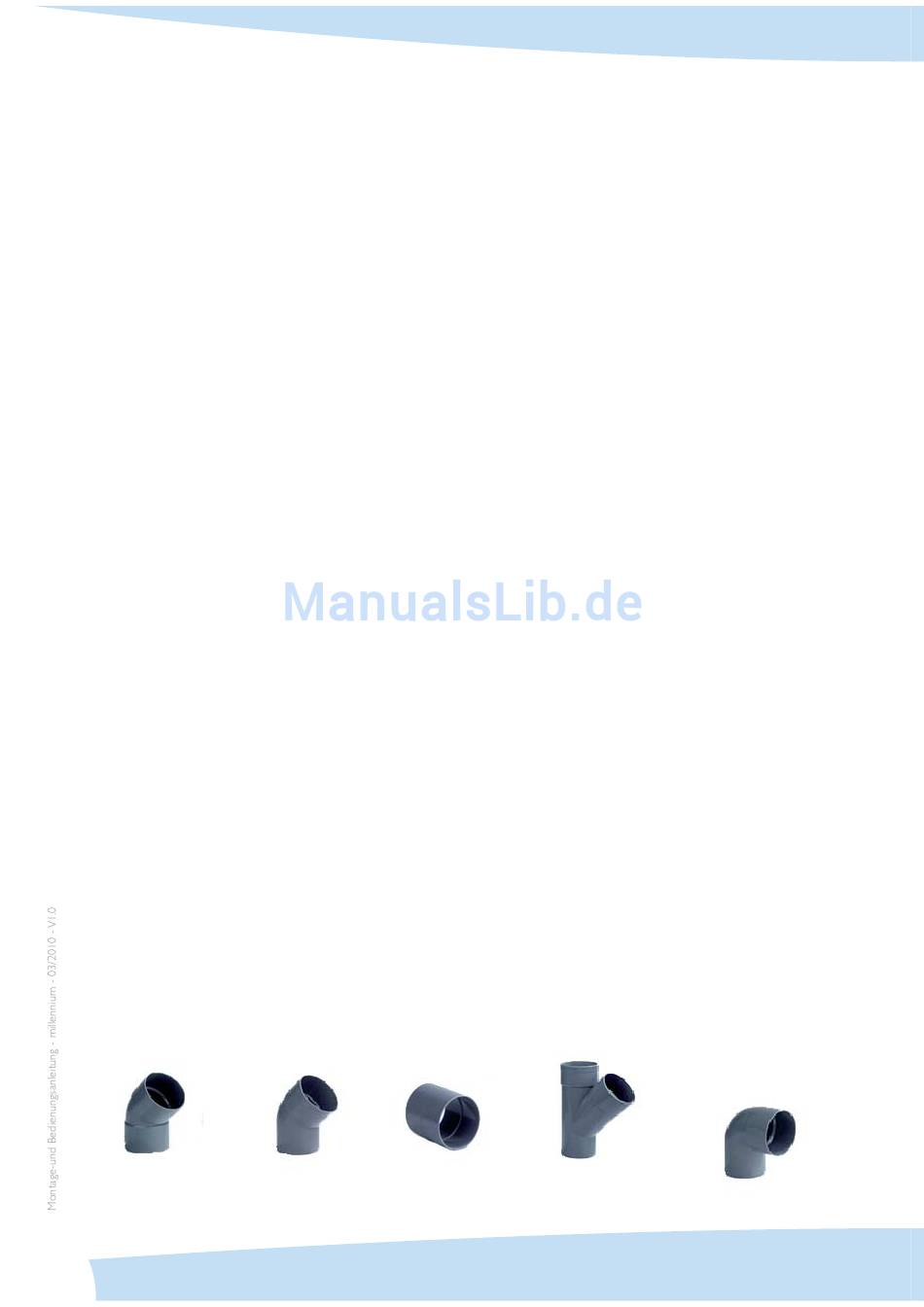

und einem 45° Kniestück ein lang gezogenes 90° T-Stuck her. Zur veranschaulichung fi nden Sie hier einige Bilder mit geeigneten
Anschlusstücken.
Diesen Bogentyp
nicht im allgemeinten
Gerades
45° T-Stück
Bogen 45°
Bogen 45°
Rohrnetz verwenden
Verbindungsstück
M/M
M/W
Nur für Saugdose geeignet
90° Bogen
