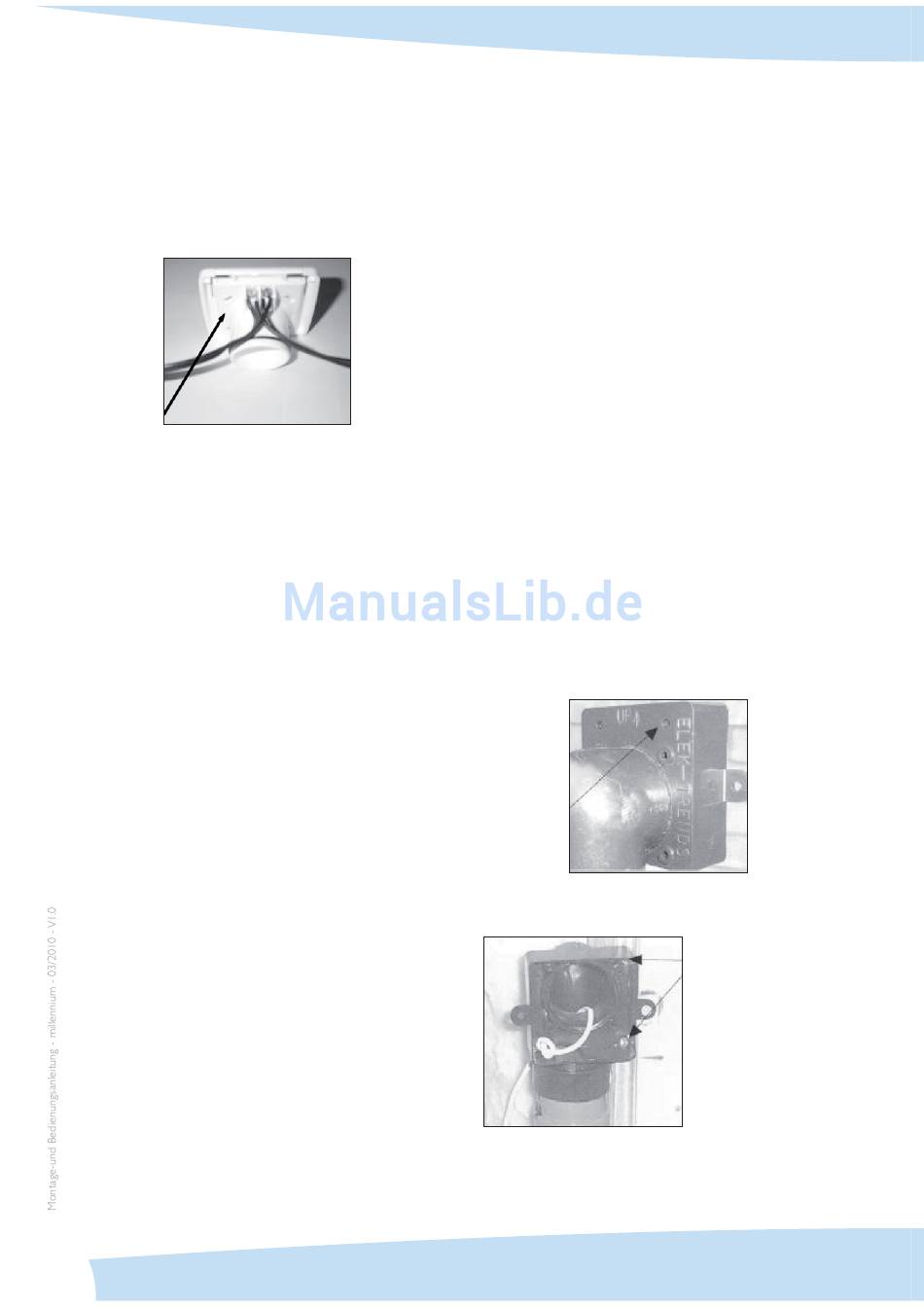

Rückseite der Saugdose
mit parallel geschalteten
12-V-Anschlüssen
Hinweis:
Indem Sie den O-Ring auf
der Rückseite der Saugdose
befeuchten, lässt sich diese
leichter einsetzen
Ein 90°-Saugdosenanschluss mit durchgezogenem
Signalkabel. Führen Sie das Kabel durch eine Bohrung auf der
Rückseite des 90°. Saugdosenanschlusses. Verknoten Sie das
Kabel, damit es nicht wieder herausrutschen kann, und führen
Sie das überschüssige Kabel durch das Rohr zurück nach
unten, um es an die Klemmen auf der Rückseite der Saugdose
anzuschließen, nachdem die Wände verputzt oder verkleidet
wurden. Bringen sie ggf.den Putzschutz wieder an. Die
Verkleidung der Dose ist auf der Vorderseite der Holzstege
in Höhe des Putzschutzes anzubringen. Das Rohrende auf
der Rückseite der Saugdose hat eine maximale Länge von
20mm und kann somit durch eine 12,5-mm-Gipsplatte in die
Dosenöffnung gesteckt werden.
Siehe Seite 10
14
Bohren Sie die Löcher auf der Rückseite
der Saugdose auf, und ziehen Sie ein
Niederspannungskabel hindurch, das Sie
an die Klemmen au der Rückseite der
Dose anschließen.
(oder ggf. Entfernen)
Immer nur eine Saugdose testen. Prüfen Sie den Stromkreis
erneut auf der Saug-anlagenseite. Der Stromkreis sollte
geschlossen sein. Entdrillen Sie unbedingt die beiden Enden
des Kabelpaars an der ersten Saugdose, bevor Sie die zweite
Saugdose testen. Wiederholen Sie diesen Vorgang für jede
Saugdose. Wenn das Ende des fl exiblen Saugschlauchs an der
Saugdose eingesteckt wird, wird der Stromkreis geschlossen
und ein 12-V-Signal an die Sauganlage gesendet. Die
Sauganlage schaltet sich ein und läuft, bis der Saugschlauch
aus der Saugdose entfernt wird. (Der Saugschlauch ist
optional mit einem Schalter im Griff erhältlich, mit dem die
Sauganlage ein-und ausgeschaltet werden kann, ohne dass der
Schlauch aus der Saugdose entfernt werden muss.). Das von
den 12-V-Klemmen abgehende Kabel wird parallel an den
Saugdosen angeschlossen. Es kann mit Hilfe von Kabelbindern
oder Klebeband an der Rohrleitung befestigt werden.
Wird das Kabel in der Wand oder im Boden verlegt,
sollte es durch einen Kabelkanal geschützt werden.
NB
Sicherheitsbox an den Holzstegen
seitlich mit zwei Schrauben
befestigen
