K. Millennium-Serie der PVC-Saugdosen

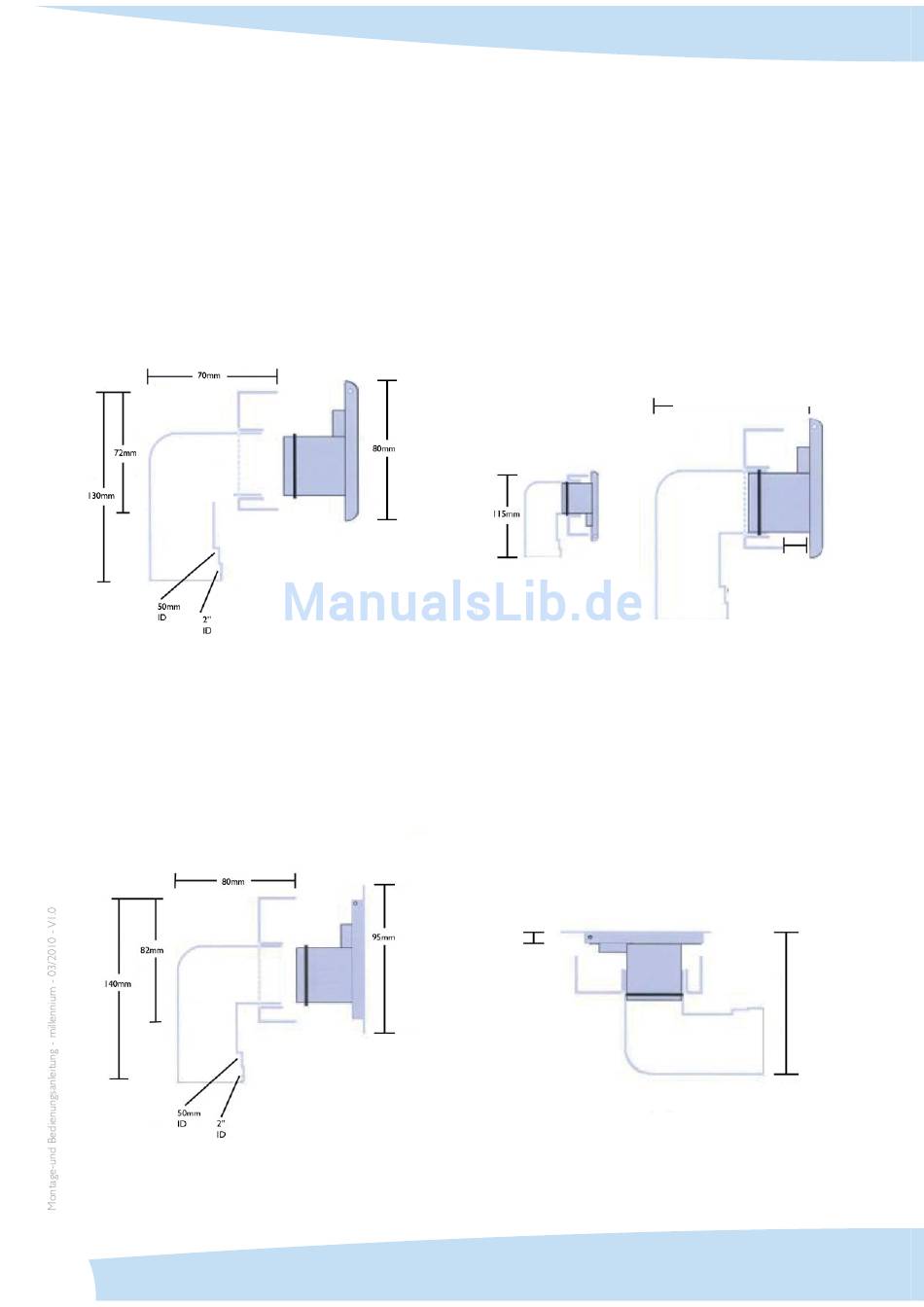

Querschnitt durch
90°-Anschluss für
PVC-Saugdose
L. Edelstahlsaugdosen der Designer-Serie
Section through
90 Designer
socket fi tting
16
Profi l der PVC-
Saugdose
Verkleidung der
PVC-Saugdose :
80 x 80mm
Verkleidung kann verkehrt herum
montiert werden, so dass der Deckel
nach unten aufklappt
Max. Abstand zwischen der Rückseite
Profi l der Edelstahsaugdose
der Verkleidung und der Vorderseite der
Designer Sere 92mm
Saugdose = 20mm
Verkleidung der Edelstahl
Saugduse der Designer-
Serie 95 x 80mm
Die Designer-Serie der Saugdo-
sen eignet für die Wand -und
Bodeninstallation
Mindesttiefe für Installation 72mm
Maximale Tiefe für Installation 90mm
Max. abstand zwischen
der Rûckseite der
Verkleidung und der
Vorderseite der Saugdose
20mm
Mindesttiefe für Installation 80mm
Maximale Tiefe für Installation100mm
