D. Installationsbeispiel für Saugdosen

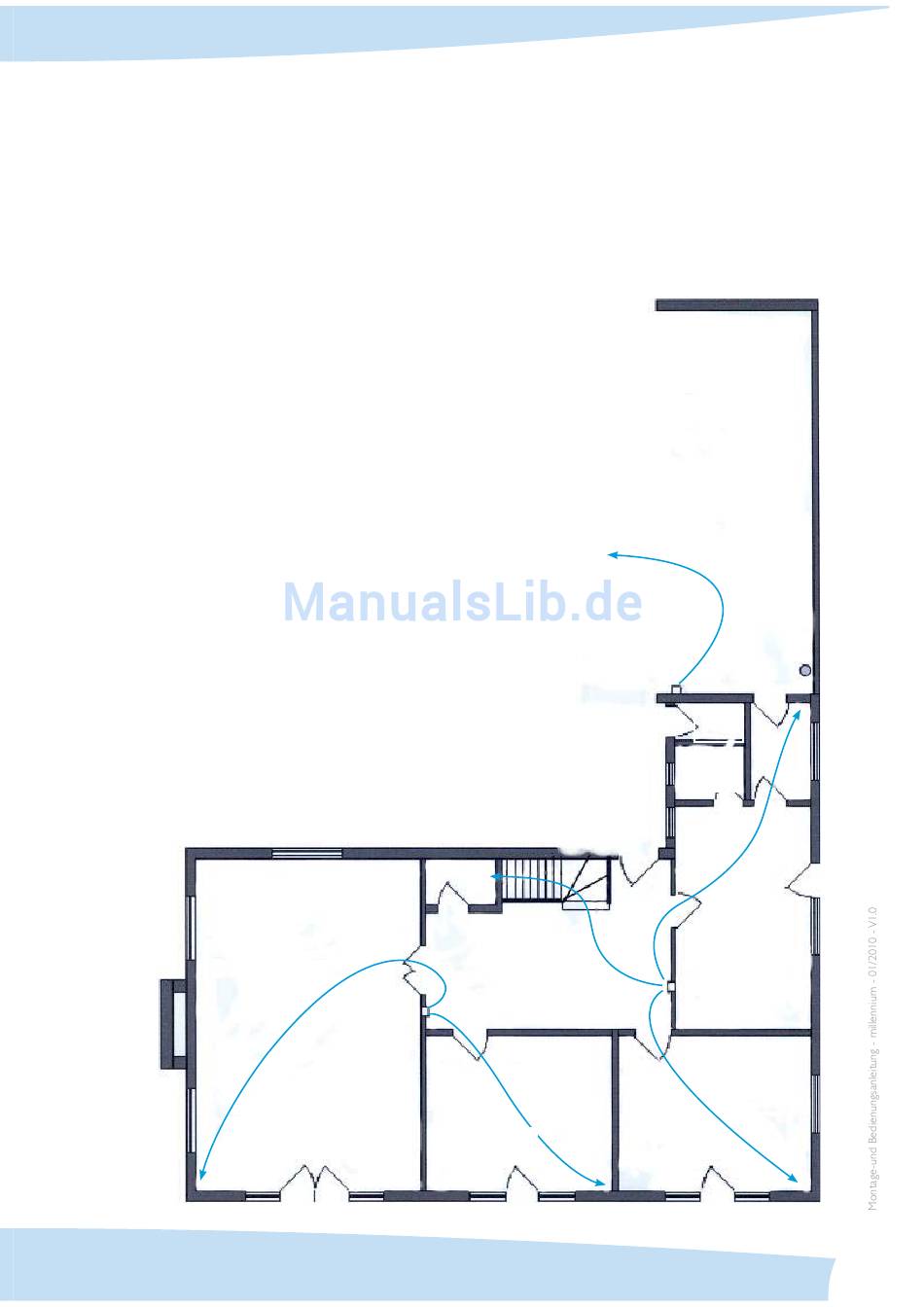

Die Abbildung zeigt ein Haus mit einer Gesamtfl äche von ca. 400m2. Es verfügt
über sechs Zimmer und großzügig angelegte Räume. Das Erdgeschoss hat eine
Fläche von ca. 150m2 plus eine Garage mit 45m2, zusammen also knapp 200m2.
Der erste Stock hat die gleiche Fläche. Durch eine Strategische Platzierung der
Saugdosen kann das Erdgeschoss mit zwei Dosen und einem fl exiblen 10m
Schlauch abgedeckt werden. Dieser wird in der Zeichnung durch die Linien
mit den Pfeilspitzen dargestellt. In der Nähe der Tür zur Garage kann eine
weitere Saugdose installiert werden, um die Sauganlage auch zum Reinigen
von Autos in und vor der Garage zu verwenden. Der erste Stock kann durch
zwei Saugdosen im Flur direkt über den beiden Saugdosen im Erdgeschoss
abgedeckt werden. Um den Raum über der Garage abzudecken wird im
ersten Stock direct über der Sauganlage eine Saugdose installiert. Im diesem
Haus sind insgesamt sechs Saugdosen verteilt, wovon fünf in Wände integriert
sind und eine für die Garage und den Bereich davor außen auf Putz montiert
wurde. Bei Verwendung eines kürzeren, fl exiblen Schlauchs mit 7,5m ist in
jedem Stockwerk eine zusätzliche Saugdose erforderlich und die Saugdosen
müssen an anderen Positionen installiert werden.
Bitte bevorzugen Sie, wenn es die bauliche Situation zulässt, einen
7,5 Meter langen Saugschlauch zur Ausführung Ihrer Planung, die
Saugleistung wird dadurch optimal gehalten.
Wohnzimmer
Dienst-
Steckdose
Flur
Arbeitszimmer
Garage
Sauganlage
Abstell-
kamer
Speise-
kamer
Küche
Esszimmer
11
