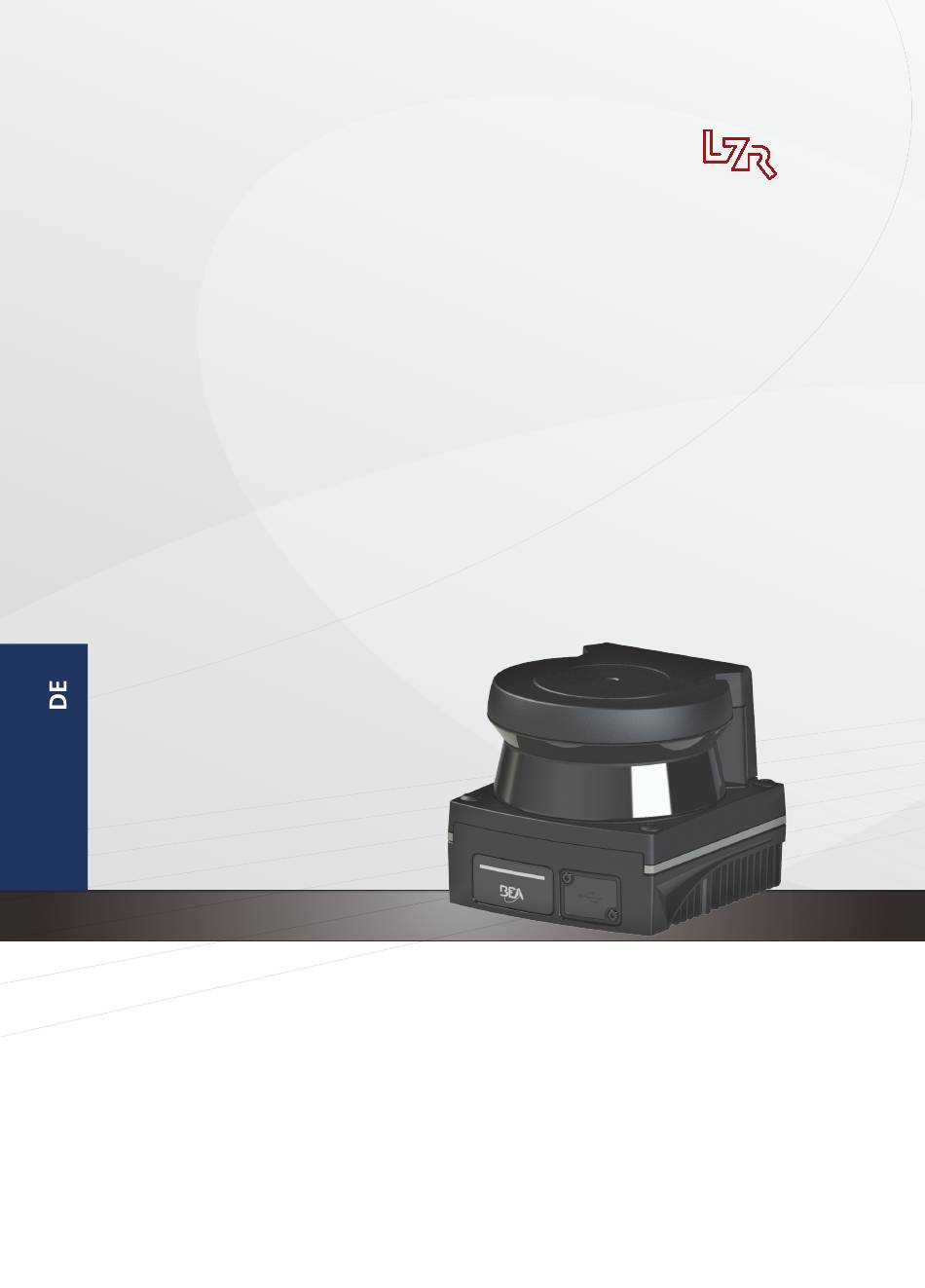

BEA LZR-VISIOSCAN RD Benutzerhandbuch
Rohdaten-laserscanner für fabrikautomation
Inhaltsverzeichnis
Quicklinks
Dieses Benutzerhandbuch ist ein informatives Dokument und
kann nicht als Ergebnisverpflichtung angesehen werden.
LZR
®
-VISIOSCAN RD
ROHDATEN-LASERSCANNER FÜR FABRIKAUTOMATION
UND FAHRERLOSE TRANSPORTSYSTEME
Benutzerhandbuch für das Produktmodell LZR® -VISIOSCAN RD,
Produktversion V1.1.0 und höher.
(siehe Etikett auf dem Produkt)
1
Inhaltsverzeichnis
Verwandte Anleitungen für BEA LZR-VISIOSCAN RD
Inhaltszusammenfassung für BEA LZR-VISIOSCAN RD
- Seite 1 ® -VISIOSCAN RD ROHDATEN-LASERSCANNER FÜR FABRIKAUTOMATION UND FAHRERLOSE TRANSPORTSYSTEME Benutzerhandbuch für das Produktmodell LZR® -VISIOSCAN RD, Produktversion V1.1.0 und höher. (siehe Etikett auf dem Produkt) Dieses Benutzerhandbuch ist ein informatives Dokument und kann nicht als Ergebnisverpflichtung angesehen werden.
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE Das Gehäuse nicht öffnen! Nur geschultes und qualifiziertes Personal darf den Laserscanner installieren und einstellen. INSTALLATION UND WARTUNG Vermeiden Sie die Stellen Sie eine Vermeiden Sie extreme Das optische Fenster Anwesenheit von Rauch, Funktionserdung Erschütterungen. muss frei bleiben. Nebel oder Lichtquellen über die Abschirmung des im Messfeld. -
Seite 3: Einleitung
EINLEITUNG Der LZR® -VISIOSCAN RD ist ein Laserscanner, der einen einzelnen Lichtvorhang über einen Winkel von 275° abtastet. Der Laserscanner gibt genaue Messdaten mit einer hohen Scanfrequenz über Ethernet-Kommunikation aus, was eine weitere Verarbeitung der Messwerte für eine Vielzahl von Anwendungen wie Navigation und Hindernisvermeidung für FTS ermöglicht. -
Seite 4: Geräteinstallation
3. Starten Sie die <Visioscan Set> Software* auf dem PC und stellen Sie die Kommunikation zwischen dem Laserscanner und der Software über die Standard-IP-Adresse und Port-Nummer (192.168.1.2 : 3050) her. * Visioscan Set ist die Konfigurationssoftware für BEA LZR®-VISIOSCAN und kann von der BEA Website heruntergeladen werden. website. https://eu.beasensors.com/de/bea-tools/... -
Seite 5: Led-Anzeige
Interner Fehler. Stromversorgungsfehler. Fataler Fehler. * HINWEIS: Das BEA-Logo und die grünen Anzeigen können ausgeschaltet werden. LED 1, 2 und 3 blinken ebenfalls orange, um den Verschmutzungsgrad des linken/mittleren/rechten Teils des optischen Fensters anzuzeigen. Weitere Informationen finden Sie unter „Fehlerbehebung“. -
Seite 6: Technische Daten
TECHNISCHE DATEN Technologie Laserscanner, Lichtlaufzeitmessung Optische Eigenschaften IR-LASER: Wellenlänge 905 nm; Ausgangsleistung< 0,1 mW; Klasse 1 (IEC/EN 60825-1) Abtastwinkel 275° Abtastfrequenz 80 Hz / 40 Hz (einstellbar) Winkelauflösung 0.2° @ 80 Hz, 0.1° @ 40 Hz Laserpunkts Abtastbereich 0.08 – 25 m; 7 m @ 1.8% Reflexionsgrad; 15 m @ 10% Reflexionsgrad Größe des Laserpunkts Durchmesser des Laserpunkts 11 mm x 7 mm @ 1 m (at 90% Spotenergie) -
Seite 7: Zusätzliche Informationen
** Externe elektrische Quellen müssen eine doppelte Isolierung gegen Primärspannungen gewährleisten. Änderungen der Spezifikationen ohne vorherige Ankündigung ZUSÄTZLICHE INFORMATIONEN Weitere Informationen über das Produkt finden Sie auf der BEA Website und der BEA Sensors Github Seite. Erkunden Sie den LZR® -VISIOSCAN RD: https://eu.beasensors.com/en/product/lzr-visioscan-rd/ •... - Seite 8 BEA SA | LIEGE Science Park | ALLÉE DES NOISETIERS 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | INFO@BEA.BE | WWW.BEASENSORS.COM BEA erklärt hiermit, dass dieses Produkt mit der europäischen Gesetzgebung 2014/30/EU (EMC) und 2011/65/EU (RoHS) konform ist.
