Beschreibung; Aufbau Und Funktion - Kranzle quadro 800 TST Originalbetriebsanleitung

400 V / 50 Hz
Aufbau
Die KRÄNZLE quadro 800 TST, 1000 TST und 1200 TST - Hochdruckreiniger sind
fahrbare Maschinen mit Schlauchtrommel und 20m Industrieschlauch. Die KRÄNZ-
LE quadro 1000 TS und 1200 TS - Hochdruckreiniger sind fahrbare Maschinen

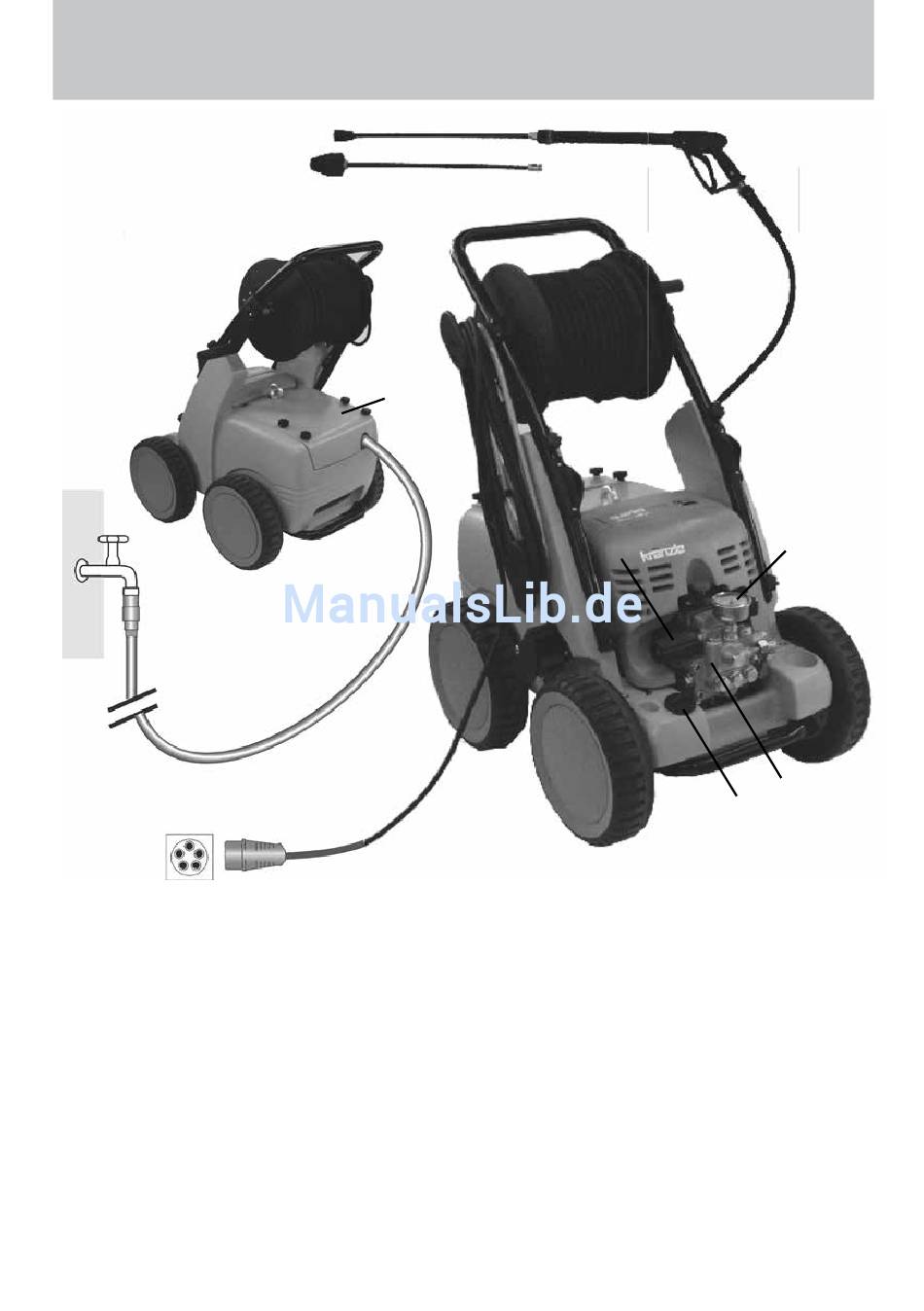

ohne Schlauchtrommel, jedoch mit 10m Industrieschlauch. Der Aufbau ist aus dem
Schema zu ersehen.
Funktion
1 Zulauf Wasseranschluß mit Filter
2 Deckel Schwimmerkasten
3 Hochdruckpumpe
4 Manometer mit Glyzerinfüllung
5 Druckregelventil-Sicherheitsventil
4

Beschreibung

9
10
2
1
6 Reinigungsmittelventil
7 Hochdruckschlauch
8 Spritzpistole
9 Wechsel-Strahlrohr mit Turbokiller
10 Wechsel-Strahlrohr mit Flachstrahl-
düse und Düsenschutz
8
5
6
7
4
3
