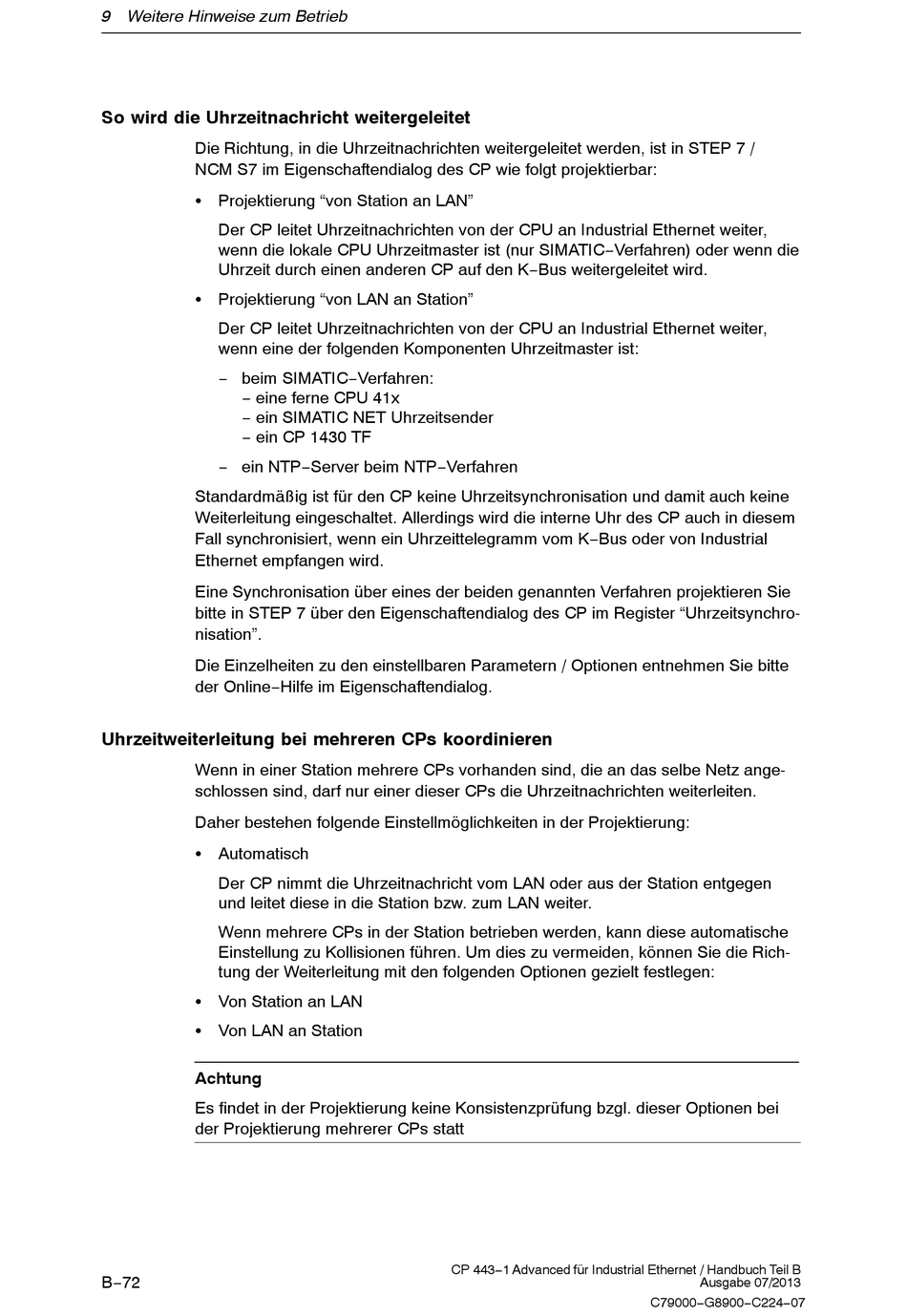

9 Weitere Hinweise zum Betrieb

So wird die Uhrzeitnachricht weitergeleitet

Die Richtung, in die Uhrzeitnachrichten weitergeleitet werden, ist in STEP 7 /
NCM S7 im Eigenschaftendialog des CP wie folgt projektierbar:
S Projektierung "von Station an LAN"
Der CP leitet Uhrzeitnachrichten von der CPU an Industrial Ethernet weiter,
wenn die lokale CPU Uhrzeitmaster ist (nur SIMATIC−Verfahren) oder wenn die
Uhrzeit durch einen anderen CP auf den K−Bus weitergeleitet wird.
S Projektierung "von LAN an Station"
Der CP leitet Uhrzeitnachrichten von der CPU an Industrial Ethernet weiter,
wenn eine der folgenden Komponenten Uhrzeitmaster ist:
− beim SIMATIC−Verfahren:
− eine ferne CPU 41x
− ein SIMATIC NET Uhrzeitsender
− ein CP 1430 TF
− ein NTP−Server beim NTP−Verfahren
Standardmäßig ist für den CP keine Uhrzeitsynchronisation und damit auch keine
Weiterleitung eingeschaltet. Allerdings wird die interne Uhr des CP auch in diesem
Fall synchronisiert, wenn ein Uhrzeittelegramm vom K−Bus oder von Industrial
Ethernet empfangen wird.
Eine Synchronisation über eines der beiden genannten Verfahren projektieren Sie
bitte in STEP 7 über den Eigenschaftendialog des CP im Register "Uhrzeitsynchro-
nisation".
Die Einzelheiten zu den einstellbaren Parametern / Optionen entnehmen Sie bitte
der Online−Hilfe im Eigenschaftendialog.

Uhrzeitweiterleitung bei mehreren CPs koordinieren

Wenn in einer Station mehrere CPs vorhanden sind, die an das selbe Netz ange-
schlossen sind, darf nur einer dieser CPs die Uhrzeitnachrichten weiterleiten.
Daher bestehen folgende Einstellmöglichkeiten in der Projektierung:
S Automatisch
Der CP nimmt die Uhrzeitnachricht vom LAN oder aus der Station entgegen
und leitet diese in die Station bzw. zum LAN weiter.
Wenn mehrere CPs in der Station betrieben werden, kann diese automatische
Einstellung zu Kollisionen führen. Um dies zu vermeiden, können Sie die Rich-
tung der Weiterleitung mit den folgenden Optionen gezielt festlegen:
S Von Station an LAN
S Von LAN an Station
Achtung
Es findet in der Projektierung keine Konsistenzprüfung bzgl. dieser Optionen bei
der Projektierung mehrerer CPs statt
