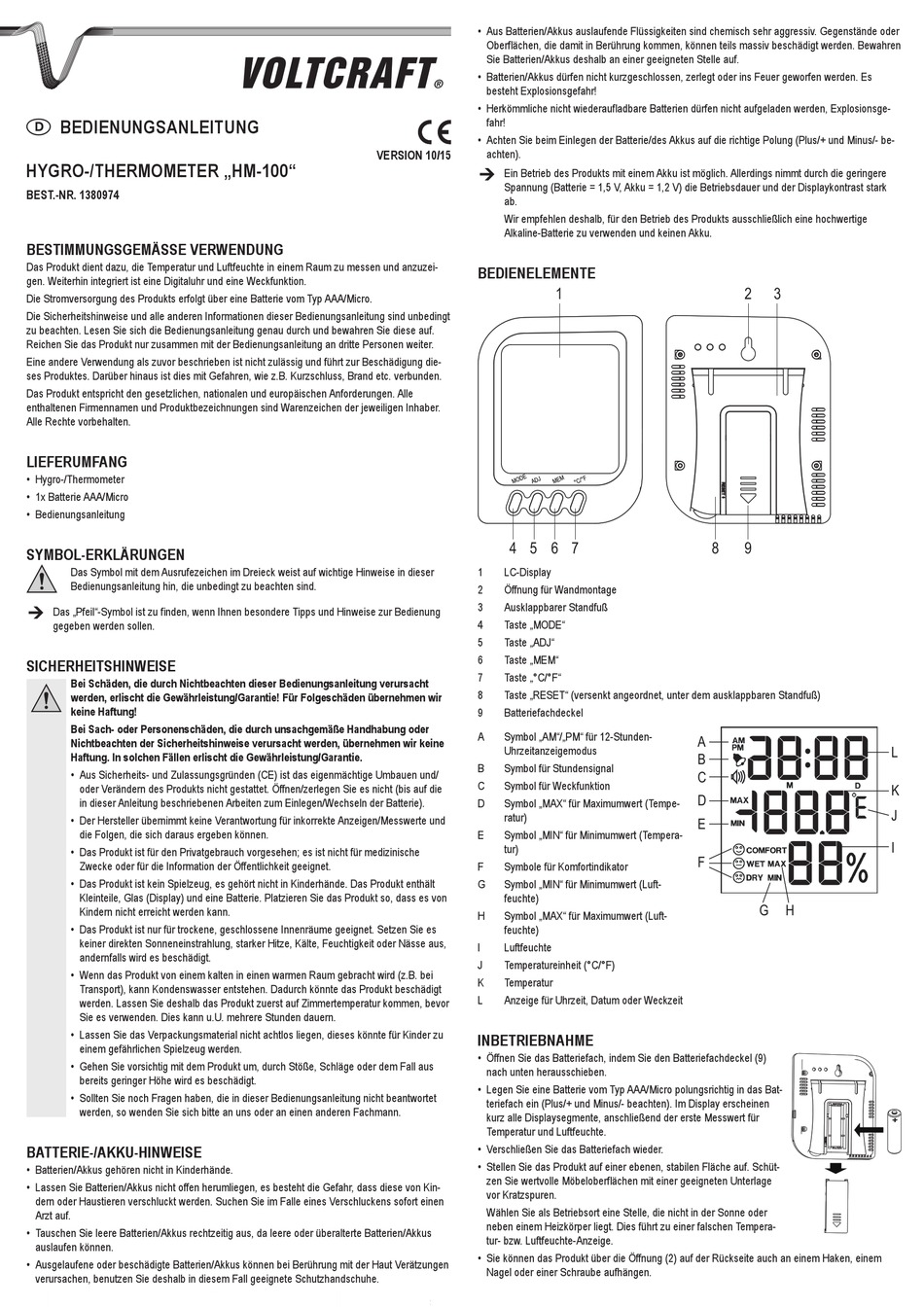

BEDIENUNGSANLEITUNG
D
HyGRo-/THERMoMETER „HM-100"
BEST.-NR. 1380974
BESTIMMUNGSGEMäSSE VERwENDUNG
Das Produkt dient dazu, die Temperatur und Luftfeuchte in einem Raum zu messen und anzuzei-
gen. Weiterhin integriert ist eine Digitaluhr und eine Weckfunktion.
Die Stromversorgung des Produkts erfolgt über eine Batterie vom Typ AAA/Micro.
Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt
zu beachten. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf.
Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur Beschädigung die-
ses Produktes. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand etc. verbunden.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
LIEFERUMFANG
• Hygro-/Thermometer
• 1x Batterie AAA/Micro
• Bedienungsanleitung
SyMBoL-ERKLäRUNGEN
D as Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
D as „Pfeil"-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung
gegeben werden sollen.
SICHERHEITSHINwEISE
B ei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir
keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
• A us Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/
oder Verändern des Produkts nicht gestattet. Öffnen/zerlegen Sie es nicht (bis auf die
in dieser Anleitung beschriebenen Arbeiten zum Einlegen/Wechseln der Batterie).
• D er Hersteller übernimmt keine Verantwortung für inkorrekte Anzeigen/Messwerte und
die Folgen, die sich daraus ergeben können.
• D as Produkt ist für den Privatgebrauch vorgesehen; es ist nicht für medizinische
Zwecke oder für die Information der Öffentlichkeit geeignet.
• D as Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Das Produkt enthält
Kleinteile, Glas (Display) und eine Batterie. Platzieren Sie das Produkt so, dass es von
Kindern nicht erreicht werden kann.
• D as Produkt ist nur für trockene, geschlossene Innenräume geeignet. Setzen Sie es
keiner direkten Sonneneinstrahlung, starker Hitze, Kälte, Feuchtigkeit oder Nässe aus,
andernfalls wird es beschädigt.
• W enn das Produkt von einem kalten in einen warmen Raum gebracht wird (z.B. bei
Transport), kann Kondenswasser entstehen. Dadurch könnte das Produkt beschädigt
werden. Lassen Sie deshalb das Produkt zuerst auf Zimmertemperatur kommen, bevor
Sie es verwenden. Dies kann u.U. mehrere Stunden dauern.
• L assen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
• G ehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus
bereits geringer Höhe wird es beschädigt.
• S ollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet
werden, so wenden Sie sich bitte an uns oder an einen anderen Fachmann.
BATTERIE-/AKKU-HINwEISE
• Batterien/Akkus gehören nicht in Kinderhände.
• L assen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kin-
dern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen
Arzt auf.
• T auschen Sie leere Batterien/Akkus rechtzeitig aus, da leere oder überalterte Batterien/Akkus
auslaufen können.
• Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen
verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Aus Batterien/Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände oder
Oberflächen, die damit in Berührung kommen, können teils massiv beschädigt werden. Bewahren
Sie Batterien/Akkus deshalb an einer geeigneten Stelle auf.
• Batterien/Akkus dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es
besteht Explosionsgefahr!
• Herkömmliche nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden, Explosionsge-
fahr!
• Achten Sie beim Einlegen der Batterie/des Akkus auf die richtige Polung (Plus/+ und Minus/- be-
VERSIoN 10/15
achten).
E in Betrieb des Produkts mit einem Akku ist möglich. Allerdings nimmt durch die geringere
Spannung (Batterie = 1,5 V, Akku = 1,2 V) die Betriebsdauer und der Displaykontrast stark
ab.
W ir empfehlen deshalb, für den Betrieb des Produkts ausschließlich eine hochwertige
Alkaline-Batterie zu verwenden und keinen Akku.
BEDIENELEMENTE
4 5 6 7
1
LC-Display
2
Öffnung für Wandmontage
3
Ausklappbarer Standfuß
4
Taste „MODE"
5
Taste „ADJ"
6
Taste „MEM"
7
Taste „°C/°F"
8
Taste „RESET" (versenkt angeordnet, unter dem ausklappbaren Standfuß)
9
Batteriefachdeckel
A
S ymbol „AM"/„PM" für 12-Stunden-
Uhrzeitanzeigemodus
B
Symbol für Stundensignal
C
Symbol für Weckfunktion
D
S ymbol „MAX" für Maximumwert (Tempe-
ratur)
E
S ymbol „MIN" für Minimumwert (Tempera-
tur)
F
Symbole für Komfortindikator
G
S ymbol „MIN" für Minimumwert (Luft-
feuchte)
H
S ymbol „MAX" für Maximumwert (Luft-
feuchte)
I
Luftfeuchte
J
Temperatureinheit (°C/°F)
K
Temperatur
L
Anzeige für Uhrzeit, Datum oder Weckzeit
INBETRIEBNAHME
• Öffnen Sie das Batteriefach, indem Sie den Batteriefachdeckel (9)
nach unten herausschieben.
• Legen Sie eine Batterie vom Typ AAA/Micro polungsrichtig in das Bat-
teriefach ein (Plus/+ und Minus/- beachten). Im Display erscheinen
kurz alle Displaysegmente, anschließend der erste Messwert für
Temperatur und Luftfeuchte.
• Verschließen Sie das Batteriefach wieder.
• Stellen Sie das Produkt auf einer ebenen, stabilen Fläche auf. Schüt-
zen Sie wertvolle Möbeloberflächen mit einer geeigneten Unterlage
vor Kratzspuren.
Wählen Sie als Betriebsort eine Stelle, die nicht in der Sonne oder
neben einem Heizkörper liegt. Dies führt zu einer falschen Tempera-
tur- bzw. Luftfeuchte-Anzeige.
• Sie können das Produkt über die Öffnung (2) auf der Rückseite auch an einem Haken, einem
Nagel oder einer Schraube aufhängen.
1
8
A
B
C
D
E
F
2
3
9
L
K
J
I
G
H
