Maico RV 2 AH Montageanleitung

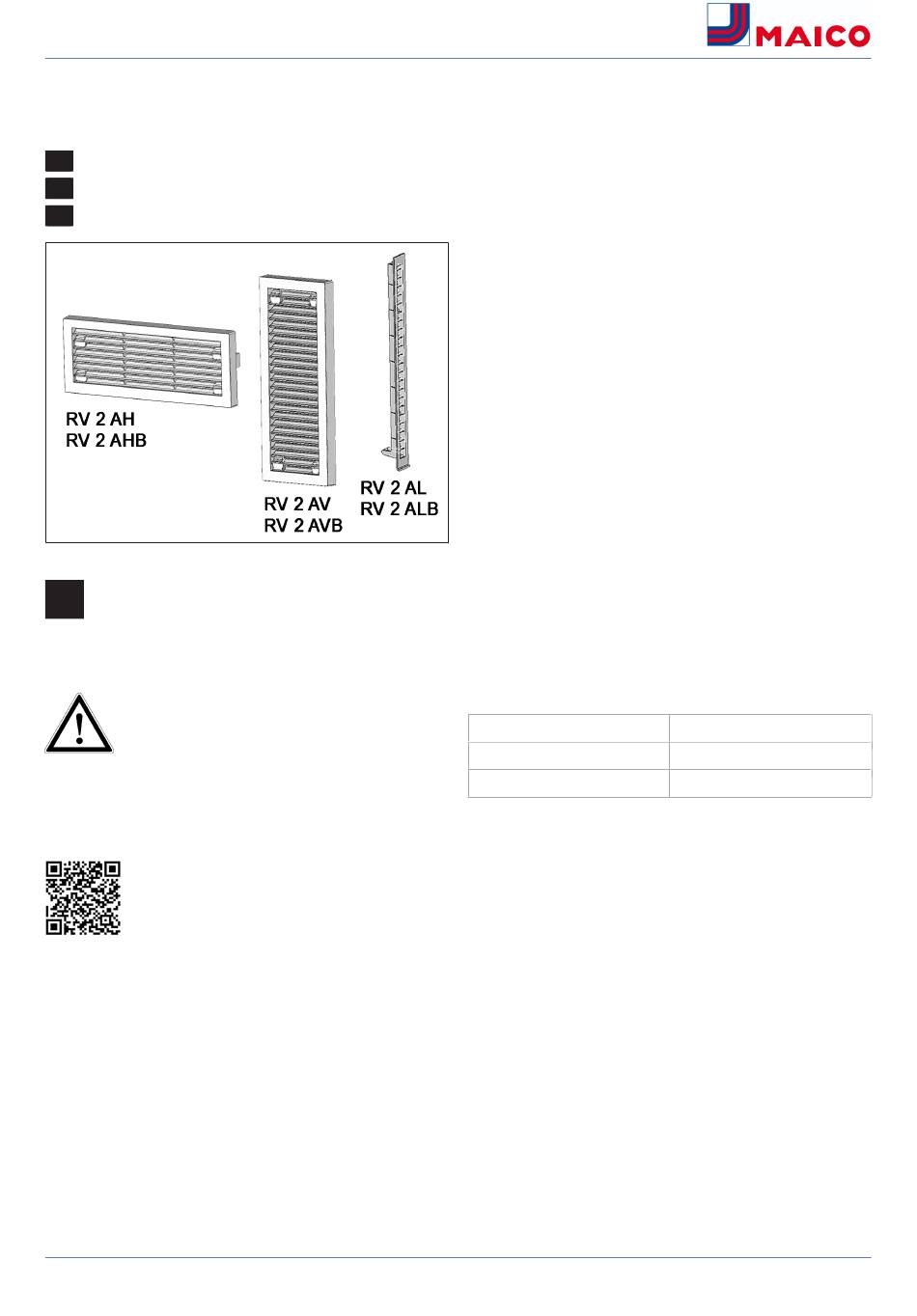

RV 2 Außenabdeckungen / External covers / Protections externes
RV 2 Außenabdeckungen / Exter-
nal covers / Protections externes
DE .................................................................... 1
EN .................................................................... 5
FR .................................................................... 8
Montageanleitung RV 2 Au-
DE
ßenabdeckungen
1 Sicherheit
Lesen Sie diese Anleitung und die
Sicherheitshinweise für PushPull-
Lüftungsgeräte vor der Montage
und Benutzung sorgfältig durch.
Folgen Sie den Anweisungen.
Montage nur durch Fachkräfte,
elektrischer Anschluss nur durch
Elektrofachkräfte zulässig.
Sicherheitshinweise PushPull-Lüf-
tungsgeräte PP 45 / PPB 30 / RV 2
2 Lieferumfang
1. RV 2 AH, RV 2 AHB, RV 2 AV, RV 2 AVB
• Außenabdeckung (Varianten B besandet)
• Abtropfschiene lang oder kurz, je nach Geräte-
variante
• 4 Befestigungsschrauben
• 4 Schraubenabdeckungen
• Montageanleitung.
2. RV 2 AL, RV 2 ALB
• Außenabdeckung (Variante B besandet) mit in-
tegrierter Abtropfkante
• 2 Befestigungsschrauben.
• Montageanleitung.
3 Bestimmungsgemäße Verwen-
dung
Die RV 2-Außenabdeckungen sind für den Au-
ßenwandmontage in Kombination mit einem
RV 2-Vormontage-Set vorgesehen:
• RV 2 AH, RV 2 AHB für RV 2-Vormontage-Set
RV 2 VH (horizontal)
• RV 2 AV, RV 2 AVB für RV 2-Vormontage-Set
RV 2 VV (vertikal)
• RV 2 AL, RV 2 ALB für RV 2-Vormontage-
Sets RV 2 VLR und RV 2 VLL (Laibung)
Im RV 2-Lüftungsgerät anfallendes Kondensat
wird direkt in die RV 2-Außenabdeckung eingelei-
tet und über die Abtropfschiene abgeführt.
Das RV 2-Lüftungsgerät ist ausschließlich für den
Hausgebrauch oder haushaltsähnliche Anwen-
dungen vorgesehen. Eine andere oder darüber-
hinausgehende Benutzung gilt als nicht bestim-
mungsgemäß.
4 Abmessungen (B x H)
RV 2 AH, RV 2 AHB
RV 2 AV, RV 2 AVB
RV 2 AL, RV 2 ALB
5 Montagehinweise
ACHTUNG Prüfen Sie vor der Montage der
RV 2 Außenabdeckung den korrekten Einbau
der RV 2-Montagehülse, siehe Anleitung RV 2-
Vormontage-Set. Ist die Montagehülse falsch
installiert oder verschmutzt, kann anfallendes
Kondensat nicht korrekt abfließen und es
kann zu Feuchte- und Gebäudeschäden kom-
men.
• RV 2-Außenabdeckung erst nach Abschluss
der Außenputzarbeiten montieren.
• Unbedingt die mitgelieferte Abtropfschiene in-
stallieren, um Gebäude- und Feuchteschäden,
zu verhindern.
• Außenabdeckung nur auf ebenen Flächen und
verzugsfrei montieren.
• Position der Außenabdeckung geringfügig aus-
gleichbar (Langlöcher).
325 x 130 mm
130 x 325 mm
32 x 422 mm
1
