Außentemperatursensor
Außentemperatursensor
Außentemperatursensor an der Nord oder Nordwestwand 2 bis 2,5 m über dem
Boden, bei mehrgeschossigem Gebäude etwa in der oberen Hälfte des zweiten
Geschosses, anbringen.
Nicht über Fenstern, Türen und Luftabzügen und nicht unmittelbar unter einem
Balkon oder einer Dachrinne anbringen.
Außentemperatursensor darf nicht eingeputzt werden. Auf noch zu verputzender
Wand auf Abstand montieren oder vor dem Verputzen nochmals demontieren.

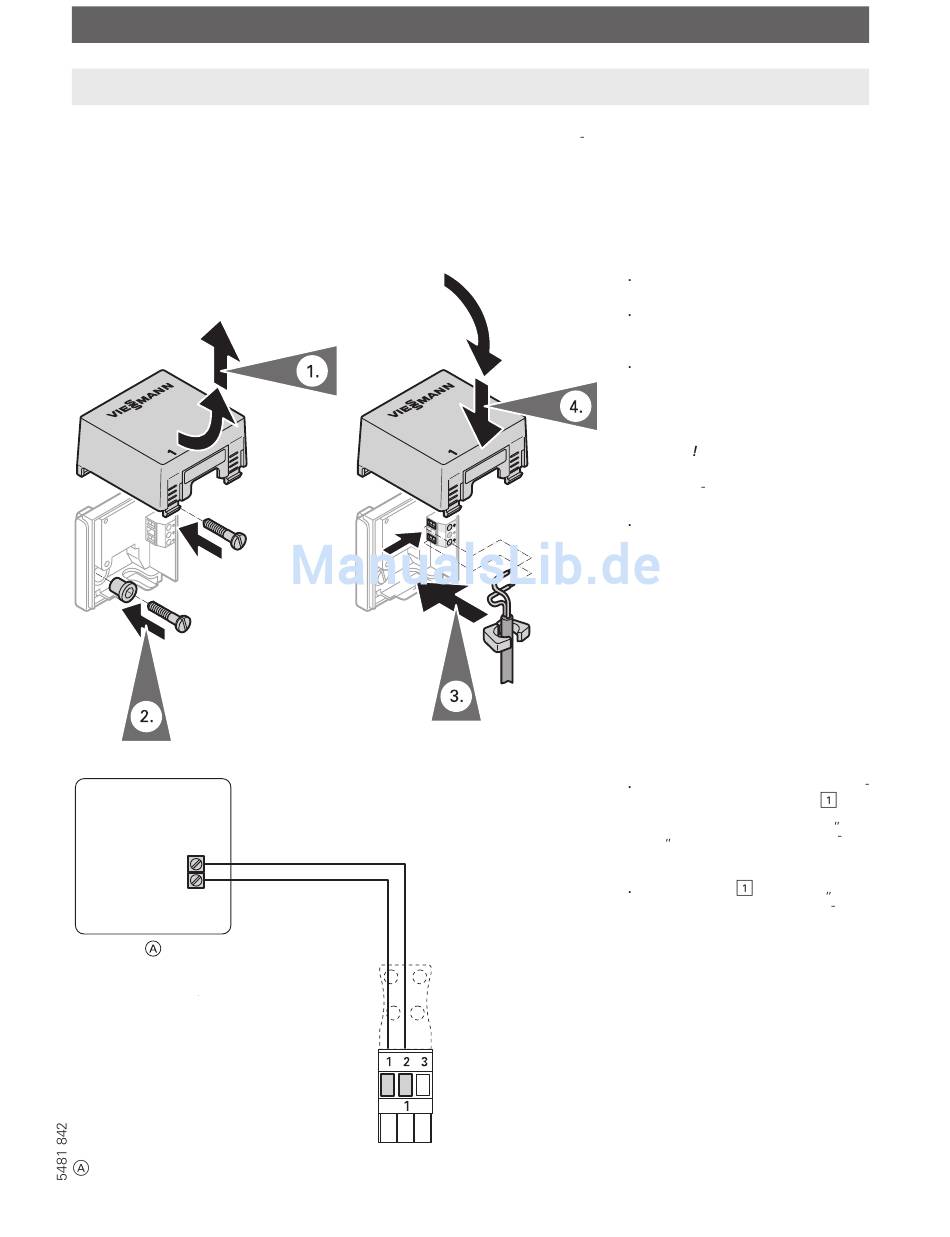

1 Kappe abnehmen.
2 Gehäuseunterteil befestigen
(Leitungsführung nach unten).
3 Leitung an Anschlußklemmen
anschließen (Adern vertauschbar).
Leitung:
2
2x1,5 mm Kupfer, max. 35 m lang.
Hinweis
Leitung nicht unmittelbar neben
230/400 V Leitungen verlegen.
4 Kappe aufsetzen und einrasten.
5 2adrige Leitung vom Außentempera
tursensor im Steckverbinder
(liegt im Beipack) an Klemmen 1
und 2 anschließen (Adern ver
tauschbar).
6 Steckverbinder in Buchse 1
einstecken und Leitung zugent
lasten (siehe Seiten 5 und 6).
