Brenner
(Fortsetzung)

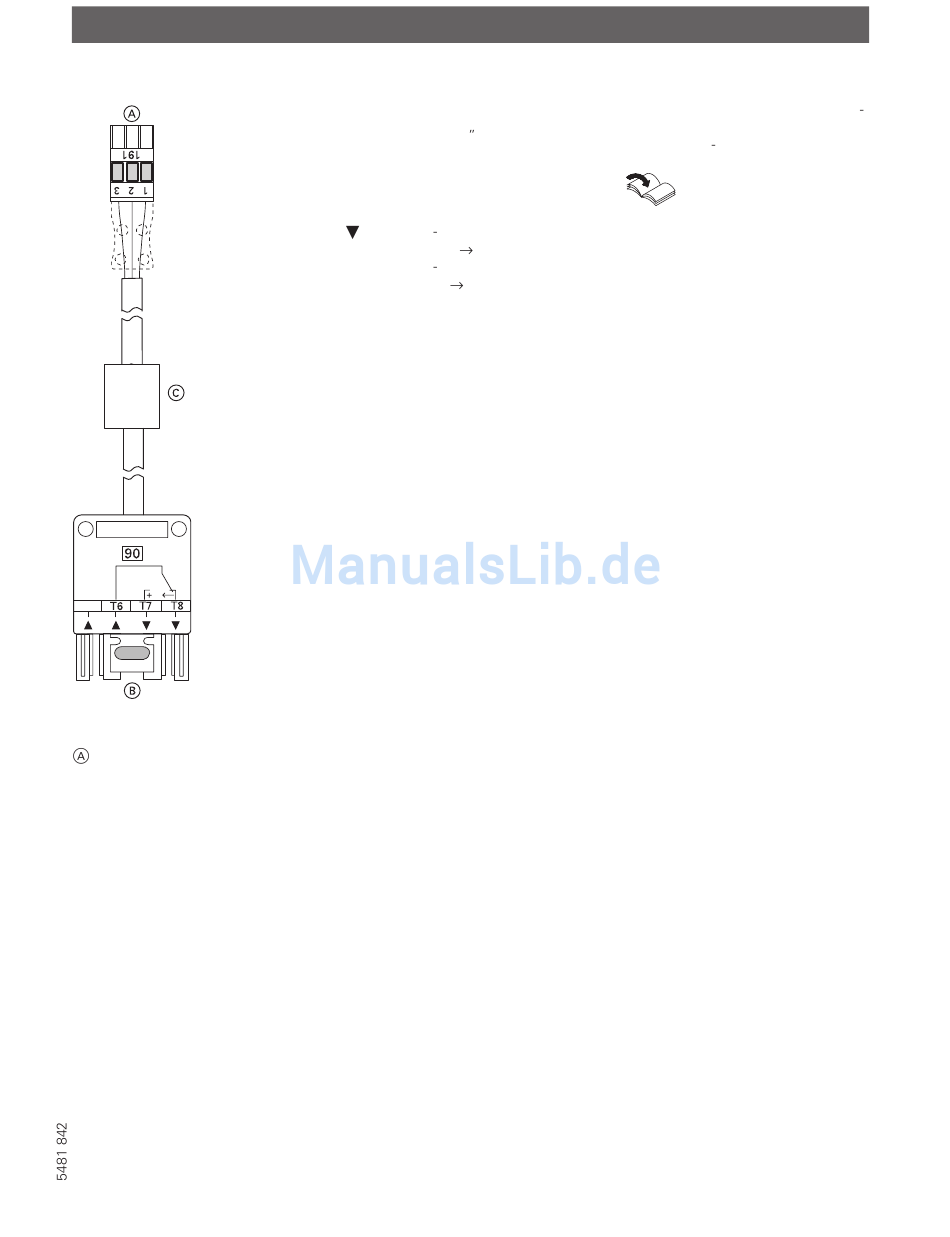

Anschluß 2stufiger oder modulierender Brenner
Zur Regelung
B Zum Brenner
C Gehäuse mit potentialfreiem
Brennerausgang
Klemmenbezeichnungen
T6, T7, Regelkette 2. Brennerstufe
T8 bzw. Modulationsregler
(über Zweipunktregler bei
zweistufigem Betrieb;
über Dreipunktregler bei
modulierendem Betrieb)
Signal Flußrichtung:
Regelung Brenner
Y Signal Flußrichtung:
Brenner Regelung
Der Anschluß erfolgt über die Erweite
rung für 2stufigen/modulierenden
Brenner, Best. Nr. 7404 960.
Montageanleitung
Heizkessel bzw. Erweiterung
für 2stufigen/modulierenden
Brenner
