Brenner

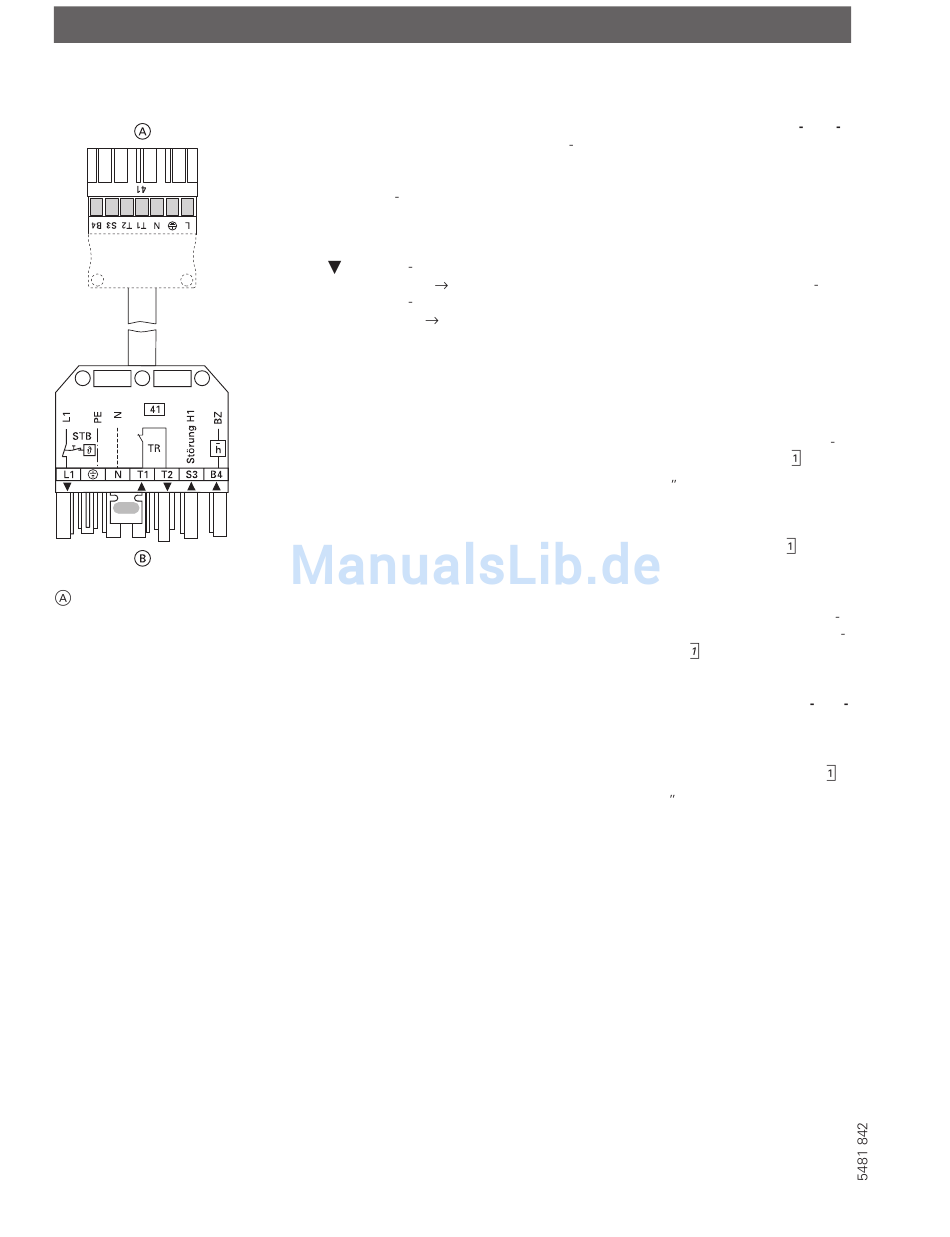

Zur Regelung
B Zum Brenner
10
Die Brennerleitung ist im Lieferumfang des Heizkessels enthalten.
Brenneranschluß nach DIN 4791 vornehmen.
Klemmenbezeichnungen
L1 Phase über Sicherheitstempera
turbegrenzer an den Brenner
PE Schutzleiter zum Brenner
N Null Leiter zum Brenner
T1, T2 Regelkette
S3 Anschluß Brennerstörung
B4 Anschluß Betriebsstundenzähler
Signal Flußrichtung:
Regelung Brenner
Y Signal Flußrichtung:
Brenner Regelung
Gerätebezeichnungen
STB Sicherheitstemperaturbegrenzer
der Regelung
TR Temperaturregler der Regelung
H1 Störsignal Brenner
BZ Betriebsstundenzähler
Elektrischer Anschluß von Öl /Gas
Gebläsebrennern
Brenner ohne Steckverbinder
1. Gegenstecker von Viessmann oder
vom Brennerhersteller beziehen und
in der Werkstatt montieren; an der
Baustelle wird dann nur noch die
Steckverbindung zusammenge
steckt.
2. Die Brennerleitung entsprechend
Abb. anschließen.
Brenner mit Steckverbinder
1. Brenner an die Regelung anschlie
ßen; dazu Steckverbinder f in
Buchse 41 einstecken (siehe
Seite 5); angespritzte Zugentlastung
aufstecken.
2. 7polige Steckverbindung f am
Brenner zusammenstecken.
Hinweis!
Brenner mit 6poligem Steckverbin
der können auch an 7poligen Steck
verbinder f an der Brennerleitung
angeschlossen werden.
Elektrischer Anschluß von Gas Heiz
kesseln mit Brenner ohne Gebläse
Brenneransteuerung an die Regelung
anschließen; dazu Steckverbinder f
in Buchse 41 einstecken (siehe
Seite 5); angespritzte Zugentlastung
aufstecken.
