Netzanschluß - Viessmann Vitotronic 200 Montageanleitung

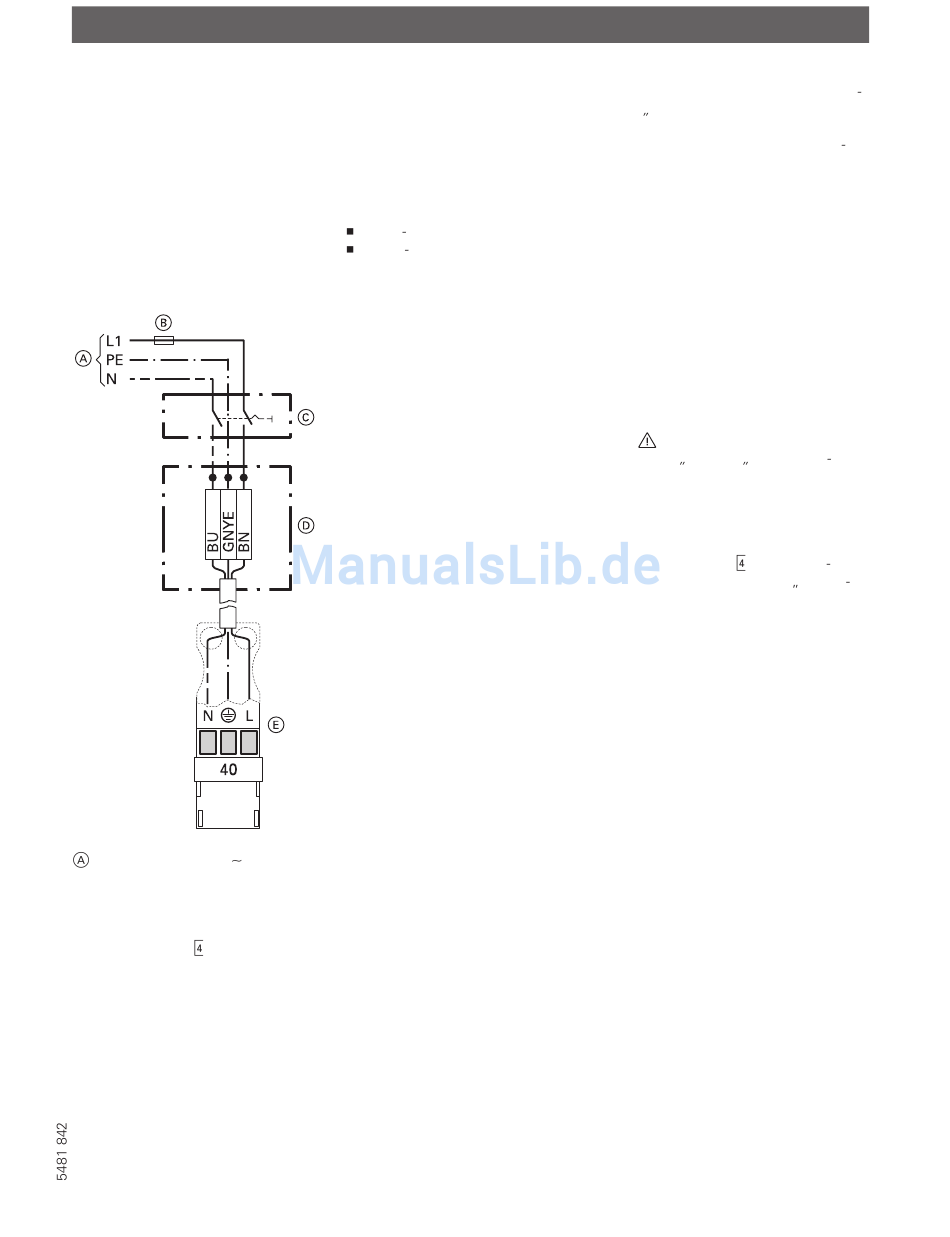

Netzanschluß
Netzspannung 230 V 50 Hz
B Sicherung (max. 16 A)
C Hauptschalter, falls erforderlich,
2polig (bauseits)
D Anschlußkasten (bauseits)
E Steckverbinder Ö
Anforderungen an den Hauptschalter (falls erforderlich)
Bei Feuerungsanlagen gemäß DIN VDE 0116 muß der bauseits installierte Haupt
schalter die Anforderungen der DIN VDE 0116 Abschnitt 6 erfüllen.
Der Hauptschalter muß außerhalb des Aufstellraumes angebracht werden und
gleichzeitig alle nicht geerdeten Leiter mit mindestens 3 mm Kontaktöffnungs
weite trennen.
Austausch der Netzanschlußleitung
3adrige Leitung aus der folgenden Auswahl:
2
H05VV F3G 0,75 mm
2
H05RN F3G 0,75 mm
Farbkennzeichnung nach DIN/IEC 757
BN braun
BU blau
GNYE grün/gelb
1. Prüfen, ob Zuleitung zur Regelung
mit max. 16 A abgesichert ist.
2. Beiliegende Netzanschlußleitung im
Anschlußkasten (bauseits zu stellen)
anklemmen.
Vorsicht!
Adern L1 und N nicht ver
tauschen:
L1: braun
N: blau
PE: grün/gelb
3. Steckverbinder Ö der Netzan
schlußleitung in Buchse 40 ein
stecken (siehe Seite 5); angespritzte
Zugentlastung aufstecken.
13
